Элементы развернутых тепловых схем.

Технологическая структура ТЭС определяется соотношением мощности основных агрегатов и системы главных трубопроводов электрической станции.

Таких систем три:

1). централизованная;

2). секционная;

3). блочная.

При централизованной системе трубопровод парогенератора станции работает параллельно на общую сборную паровую магистраль, которая одновременно является распределительной паровой магистралью для турбин.

Паропроизводительность отдельных парогенераторов, при этой схеме может не соответствовать расходу пара на отдельные турбины. В случае секционной системы главных трубопроводов парогенератора выдают пар преимущественно обслуживаемой ими турбине. При несоответствии паровой нагрузки парогенератора расхода пара на данную турбину появляются уравновешенные потоки пара через переключательную паровую магистраль между отдельными секциями. В блочной системе эти трубопроводы соединяет между собой турбинный агрегат с обслуживающими его одним или двумя парогенераторами. В этом случае парогенератор с обслуживаемой турбиной и вспомогательным оборудованием образует отдельную самостоятельную часть станции – блок.

Рисунок 61.

Общая сборная распределительная паровая магистраль. Эта схема применялась на старых станциях.

Рисунок 62.

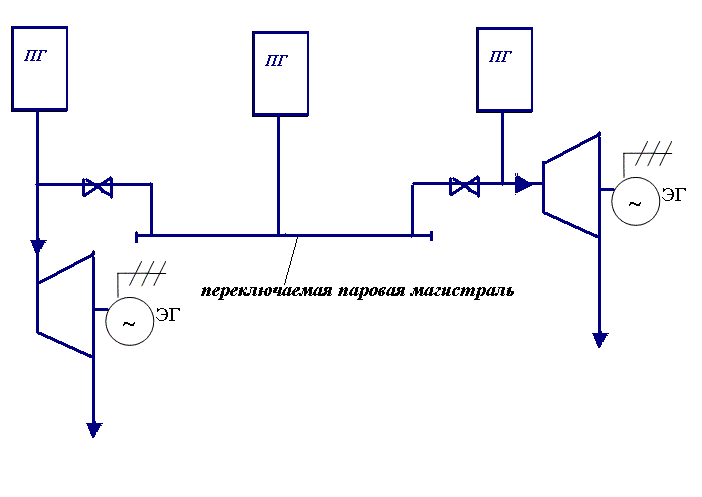

На станции с параллельными связями централизованная и секционная схема. Станция с параллельными связями - когда любой котел может обслуживать любую турбину. Целиком это относится к централизованной схеме. На современных станциях, на ТЭЦ при использовании турбин на докритических параметрах применяется секционная система главных трубопроводов, и, как правило, имеется резервный парогенератор. Этот резервный котел может использоваться для покрытия пиковых тепловых нагрузок.

Рисунок 63.

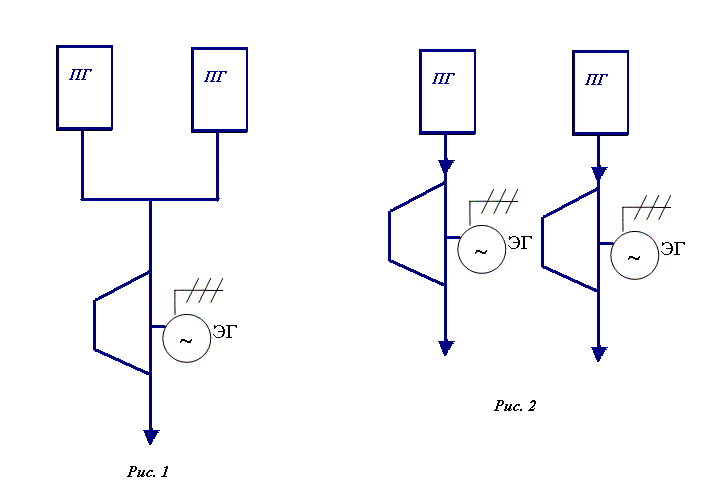

На рис. 1 показан дубль-блок, рис. 2 – два моноблока.

Дубль-блок – когда два парогенератора обслуживают одну турбину (50% от производительности турбины). Один элемент вышел из строя – 50% от производительности турбины. Моно-блоки оказались более надежными и от дубль-блоков отказались.

Моно-блок - каждый парогенератор обслуживает только свою турбину. На КЭС и на ТЭЦ для турбин на закритических параметрах устанавливают моно-блоки. Все КЭС работают по блочной схеме. Переход от станции с параллельными связями к блочной схеме является логическими следствием укрупнения мощности ТЭС и их агрегатов, повышением начальных параметров и пара и применением промышленного перегрева.

Блочная структура имеет следующие достоинства:

1) наибольшую простоту и наименьшую стоимость главных трубопроводов, повышение их надежности, благодаря минимальному количеству арматуры и снижению энергетических потерь в системе трубопроводов;

2) блочная структура имеет четкую и удобную организацию управления, автоматическое регулирование блоков и станции в целом;

3) удобство эксплуатации ТЭС с однотипными блоками;

4) возможность широкой унификации оборудования строительных элементов, а также при необходимости удобства развития ТЭС блоками различного типа.
