Склеивание и замазка.

Когда невозможны другие соединения применяют склеивание и замазку

Клей: 1) Высыхающий в результате удаления растворителя

2) Затвердевающий в результате охлаждения после расплавления

3) Затвердевающие после химических процессов

Замазки – для получения соединений и герметизации

1. отвердевающие – керамика и стекло с металлами и др.

2. неотвердевающие – герметик

Клеевые не выдерживают напряжений изгиба, замазки не выдерживают мех. нагрузок.

Заформовкой (1,2,3)осуществляют неразъёмное соединение путем заливки в металлы или внедрение в пластмассы и стекло различных металлических и неметаллических элементов – арматуры.

Запресовеой – неразъемные соединения, в результате сил трения, возникающих между поверхностями, охватываемой и охватывающей деталей, причем используют посадку с натягом. При запрессовке с гладкой поверхностью, увеличивается точность центрирования.

Расклепывание – с помощью заклепок и цапф.а)б)

Заклепки как сплошные, так и пустотелые.

Цапфы для удешевления: цилиндрические или призматические.а)

Fa: d≥2(Fa/[_P])^1/2; h=d[_P]/4[_CP]

D≥d(([_P]/ [_CM]) +1)

Fr: d≥4[_CM]/ ([_СР])

[_P] – допутст. напр. при раст.

[_CM] – смятии

[_СР] – среза

Мембраны. гибкая пластина способная получить заметный прогиб под действием давления или определенной силы.

Основные р-ры определяют экспл. св-ва мембран: d_н-диаметр,d_ц- диаметр жесткого центра, -толщина. Под действием давления P на мембрану, заделанную по контуру, центр ее перемещается на  и мембрана изгибается как в радиальном так и в окружном направлении. Деформация изгиба и изгиб. моменты ~  прогибу. Реальные мембраны с нелинейной характеристикой p=A+B³ (A и В коэф-ты от толщины и коэф-та Пуассона  ) При =0,3 ур-е (Pr⁴)/(E⁴)=5.86/+3.58()⁴

При нанесении на пов-ть r мембраны кольцевых гофров резко падает жесткость на растяжение в радиальном направлении и  окружная изгибная жесткость.

С  глубины гофрировки хар-ка становится линейной до больших прогибов, а жесткость начального участка хар-ки. Мембраны с небольшим числом глуб. гофров и отн-но большой толщиной  имеет хар-ку близкую к линейной. У тонких мембран с большим числом мелких волн хар-ка существенно нелинейна.

Валы и оси для установки и крепления на них вращ. деталей. Оси не передают вращ. момента и не испытывают кручения. Они могут быть нагружены изгиб. моментами и прод. силами.При работе вал испытывает изгиб и кручение(растяжение и сжатие)

Различают валы: прямые,коленчатые,гибкие.

Прямые-широкое распространение.Коленчатые-ля преобразования возвратно-поступат. во вращат. или наоборот.Гибкие-несколько плотно навитых слоев стальной проволоки (для передачи вращ.моментов м/у приборами) Для обеспечения равнопрочности по длине валы и оси выполняют ступенчатыми.

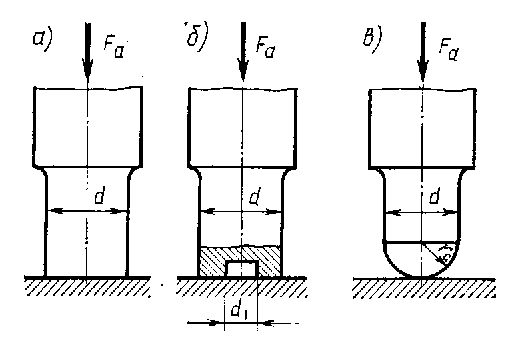

Участки валаили оси, соприкасающиеся с опорами(подшипникикачения или скольжения), называют цапфами. Цапфы передающие радиальную нагрузку  оси вала-шипы, осевую-ноты. Валы и оси выполняют из конструкц. и легированных сталей. По форме пяты: а)сплошные б)кольцевые в)сферические)
