Приложение А

К140УД22 - операционный усилитель с хорошо согласованной парой полевых транзисторов на входе, внутренней частотной коррекцией и высокой скоростью нарастания выходного напряжения. Корпус К140УД22 типа 301.8-2, К140УД2201 - типа 3101.8-1, КР140УД22 - типа 2101.8-1.

Корпус КР140УД22

Цоколевка корпусов

Электрическая схема

Типовые рабочие характеристики

Электрические параметры при Uп= 15 В, Rн= 2к, Т=25 ° C

1 Напряжение питания 15 В 10%

2 Максимальное выходное напряжение не менее 11,0 В

3 Напряжение смещения нуля не более 10 мВ

4 Входной ток не более 0,2 нА

5 Ток потребления не более 10 мА

6 Разность входных токов не более 0,05 нА

7 Коэффициент усиления напряжения не менее 50000

8 Коэффициент ослабления синфазных входных напряжений не менее 80 дБ

9 Синфазное входное напряжение не менее 10 В

10 Коэффициент влияния нестабильности источников питания на напряжение смещения не менее 80 дБ

11 Скорость нарастания выходного напряжения не менее 7,5 В/мкс

Предельно допустимые режимы эксплуатации

1 Напряжение питания (13,5...16,5) В

2 Входное синфазное напряжение не более 10 В

3 Входное дифференциальное напряжение не более 20 В

4 Сопротивление нагрузки не менее 2 кОм

5 Температура окружающей среды -10...+70 ° C

Приложение Б

Микросхема представляет собой четыре логических элемента 2И-НЕ. Корпус К155ЛА3 типа 201.14-1, масса не более 1 г и у КМ155ЛА3 типа 201.14-8, масса не более 2,2 г.

Корпус ИМС К155ЛА3

Корпус ИМС КМ155ЛА3

Условное графическое обозначение

1,2,4,5,9,10,12,13 - входы X1-X8;

3 - выход Y1;

6 - выход Y2;

7 - общий;

8 - выход Y3;

11 - выход Y4;

14 - напряжение питания;

Электрические параметры

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Напряжение на антизвонном диоде не менее -1,5 В

5 Входной ток низкого уровня не более -1,6 мА

6 Входной ток высокого уровня не более 0,04 мА

7 Входной пробивной ток не более 1 мА

8 Ток короткого замыкания -18...-55 мА

9 Ток потребления при низком уровне выходного напряжения не более 22 мА

10 Ток потребления при высоком уровне выходного напряжения не более 8 мА

11 Потребляемая статическая мощность на один логический элемент

не более 19,7 мВт

12 Время задержки распространения при включении не более 15 нс

13 Время задержки распространения при выключении не более 22 нс

Приложение В

Внутреннее строение:

Приложение Г

Микросхема представляет собой три логических элемента 3И-НЕ. Корпус К155ЛА4 типа 201.14-1, масса не более 1 г и у КМ155ЛА4 типа 201.14-8, масса не более 2,2 г.

Корпус ИМС К155ЛА4:

Условное графическое обозначение:

1,2,13,3,4,5,9,10,11 - входы X1-X9; 6 - выход Y3; 7 - общий; 8 - выход Y2; 12 - выход Y1; 14 - напряжение питания;

Электрические параметры:

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Напряжение на антизвонном диоде	не менее -1,5 В
5	Входной ток низкого уровня	не более -1,6 мА
6	Входной ток высокого уровня	не более 0,04 мА
7	Входной пробивной ток	не более 1 мА
8	Ток короткого замыкания	-18...-55 мА
9	Ток потребления при низком уровне выходного напряжения	не более 16,5 мА
10	Ток потребления при высоком уровне выходного напряжения	не более 6 мА
11	Потребляемая статическая мощность на один логический элемент	не более 19,7 мВт
12	Время задержки распространения при включении	не более 15 нс
13	Время задержки распространения при выключении	не более 22 нс

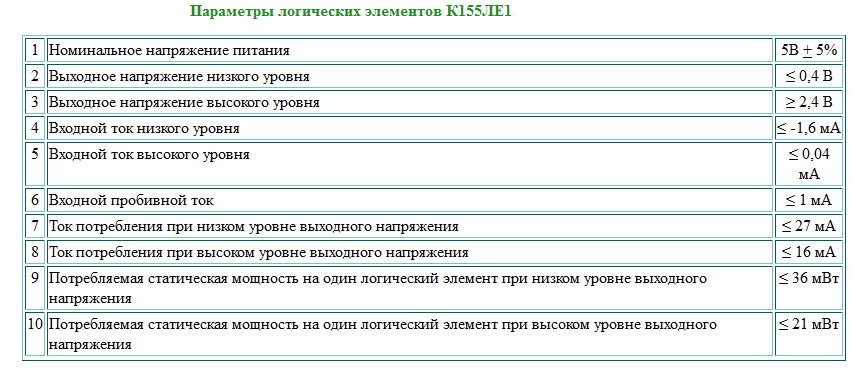

Приложение Д

Приложение Е

Микросхемы представляет собой двоичный счетчик. Каждая ИС состоит из четырех JK-триггеров,образуя счетчик делитель на 2 и 8. Установочные входы обеспечивают прекращение счета и одновременно возвращают все триггеры в состояние низкого уровня (на входы R0(1) и R0(2) подается высокий уровень). Выход Q1 не соединен с последующими триггерами. Если ИС используется как четырехразрядный двоичный счетчик, то счетные импульсы подаются на С1, а если как трехразрядный - то на вход С2. Корпус К155ИЕ5 типа 201.14-1, КМ155ИД5 типа 201.14-8.

Корпус ИМС К155ИЕ5:

Условное графическое обозначение:

1 - вход счетный С2; 2 - вход установки 0 R0(1); 3 - вход установки 0 R0(2); 4,6,7,13 - свободные; 5 - напряжение питания +U_п; 8 - выход Q3; 9 - выход Q2; 10 - общий; 11 - выход Q4; 12 - выход Q1; 14 - вход счетный C1;

Функциональная схема:

Электрические параметры:

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня при Uп=4,75 В	не более 0,4 В
3	Выходное напряжение высокого уровня при Uп=4,75 В	не менее 2,4 В
4	Напряжение на антизвонном диоде при Uп=4,75 В	не менее 1,5 В
5	Входной ток низкого уровня по входам установки в 0 при Uп=5,25 В	не более -1,6 мА
6	Входной ток низкого уровня по счетным входам С1 и С2 при Uп=5,25 В	не более -3,2 мА
7	Входной ток высокого уровня по входам установки в 0 при Uп=5,25 В	не более -0,04 мА
8	Входной ток высокого уровня по счетным входам С1 и С2 при Uп=5,25 В	не более 0,08 мА
9	Ток входного пробивного напряжения по входам установки в 0 и счетным входам С1 и С2	не более 1 мА
10	Ток потребления	не более 53 мА
11	Время задержки распространения при включении по счетному входу С1 при Uп=5 В	не более 135 нс
12	Время задержки распространения при выключении по счетному входу С1 при Uп=5 В	не более 135 нс
13	Ток короткого замыкания приUп=5,25 В	-18...57 мА

Предельно допустимые режимы эксплуатации:

1	Напряжение питания	не более 6 В
2	Минимальное напряжение на входе	-0,4 В
3	Максимальное напряжение на входе	5,5 В
4	Минимальное напряжение на выходе	-0,3 В
5	Максимальное напряжение на выходе закрытой ИС	5,25 В
6	Температура окружающей среды     К155ИЕ5     КМ155ИЕ5	-10...+70 ° C -45...+85 ° C

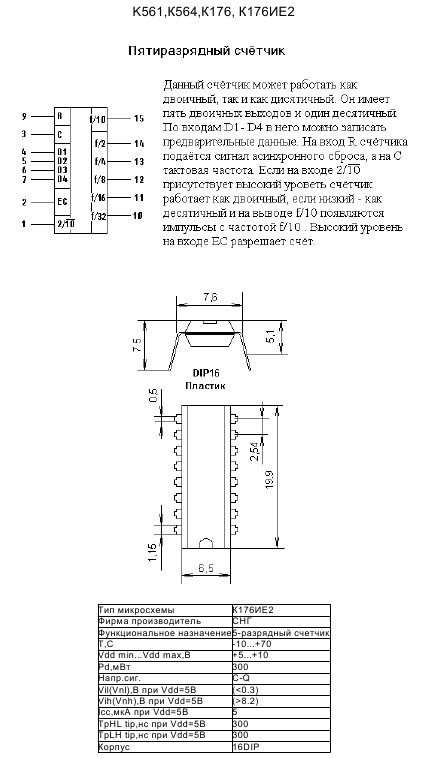

Приложение Ж

Приложение З

Приложение И:

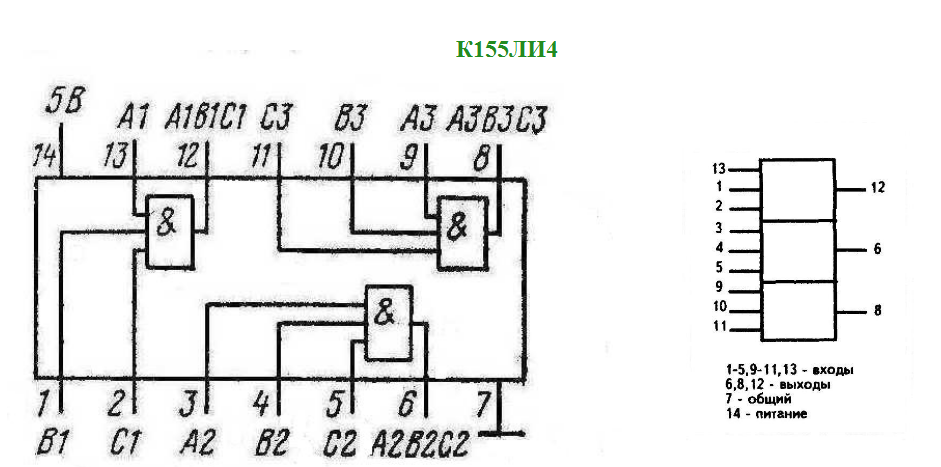

Микросхема К155ЛИ4 (7415) представляет собой три логических элемента 3И. Микросхема К155ЛИ4 (7415) имеет выход с открытым коллектором. Корпус К155ЛИ1 (7415) типа 201.14-1, масса около 1 грамма.Зарубежным аналогом микросхемы К155ЛИ4 является микросхема 7415.

Приложение К:

К140УД26 - широкополосный прецизионный усилитель со сверхнизким значением входного напряжения шума и высоким коэффициентом усиления напряжения. Внутренняя частотная коррекция отсутствует. Предназначен для построения малошумящих широкополосных схем с большим коэффициентом усиления. Операционные усилители изготовлены по биполярной технологии и выпускаются в 8-ми выводном круглом корпусе типа 2108.8-1.

Табл.1. Электрические характеристики

Табл.2. Предельно допустимые режимы эксплуатации

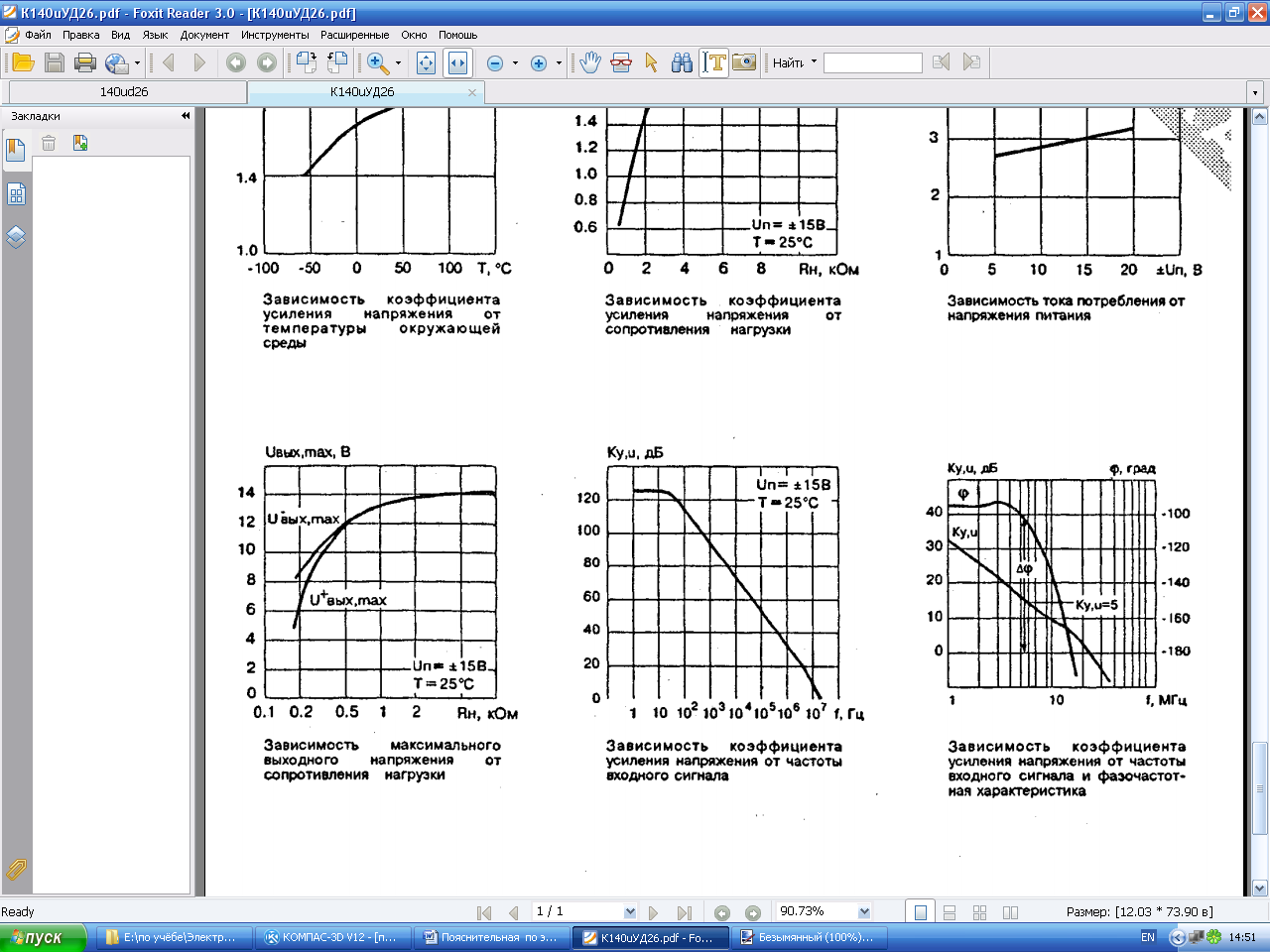

Рис.3. Зависимость коэффициента усиления от частоты
