4. Проектирование блока питания Блок питания.
Блок питания питается от промышленной сети (220В , 50 Гц) и обеспечивает соответствующими напряжениями питания все блоки устройства ( +5В, +9В , +15В ,-15В ). Ниже приведена таблица энергопотребления всех используемых блоков.
|
Микросхема |
Количество, шт |
Ток потребления, мА |
Напряжение питания, В |
Мощность, мВт. |
|
K140УД26 |
6 |
4 |
15 |
60 |
|
K140УД22 |
1 |
10 |
15 |
150 |
|
К155ЛА3 |
2 |
22 |
5 |
330 |
|
КР590КН9 |
1 |
0,3 |
15 |
4,5 |
|
К176ИЕ2 |
6 |
0,005 |
5 |
0,15 |
|
К176ИЕ4 |
4 |
0,005 |
9 |
0,18 |
|
АЛС324Б |
4 |
25 |
5 |
500 |
|
К561ТЛ1 |
1 |
0,003 |
9 |
0,027 |
|
К155ИЕ5 |
1 |
53 |
5 |
265 |
|
К155ЛЕ1 |
1 |
27 |
5 |
144 |
|
К155ЛИ4 |
2 |
33 |
5 |
106,2 |
|
Общее потребление |
|
324,53 |
|
3796,8 |
|
|
|
|
|
|
Для 5В: I потр. = 290мА Р = 3020,9 мВт; для 15В: I потр. = 34,3 мА Р = 514,5 мВт; для 9В: I потр. = 0,023 мА Р = 0,207 мВт

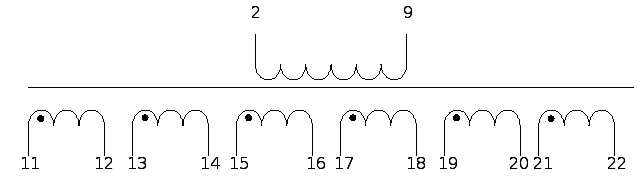

Исходя из этих параметров выберем трансформатор ТПП225 ШЛ 12×25; 127/220–50, мощностью 5,5 ВтА, с номинальным током во вторичных обмотках 0,424 A. На рис. 14 представлена структурная схема броневого трансформатора, рассчитанная на подключение к сети напряжением 220 В. Это напряжение подается на выводы 2 и 9.На выводах 11-12 , 13-14 напряжение 10 В. На выводах 15-16, 17-18 напряжение 20 В .
Рисунок 20 – трансформатор.
В качестве выпрямителя будем использовать диодный мост КД208А.
Для стабилизации напряжений питания использованы следующие элементы:
1. Uпит1 = +15 В – микросхема К142ЕН8В;
2. Uпит2 = –15 В – микросхема К142ЕН8В;
3. Uпит3 = +9 В – микросхема К142ЕН8А;
4. Uпит4 = +5 В – микросхема К142ЕН5А;
Номиналы конденсаторов C4=C5=C6=C7 задаются по 10 мкФ, а конденсаторов C8=C9=C10=C11 по 0,1 мкФ.
Схема блока питания представлена на рисунке 20.
FU1 - Предохранитель ADAGIO 124/60 A.
Рисунок 21 – блок питания.
Заключение.
В результате выполнения курсовой работы было спроектировано электронное усройство содержащее:
- Измерительный усилитель напряжения, обеспечивающий полосу пропускания от 250 до 6000 герц.
- Логический блок управления от внешнего устройства задаваемый функцией
f=(a*b+c*d)+c*b. при выполнении которой , выход измерительного усилителя напряжения через устройство коммутации, которое управляется логическим уравнением, будет переключаться между двумя независимыми приёмниками сигнала нагрузки.
- устройство для измерения частоты выходного сигнала, усиливаемого измерительным усилителем.
- вторичный источник напряжения питания разработанного устройства обеспечивающий все необходимые напряжения, используемые для работы схемы, то есть +15В, -15В, +9В, +5В ,кроме внешнего устройства определяемого сигналами a,b,c,d).
