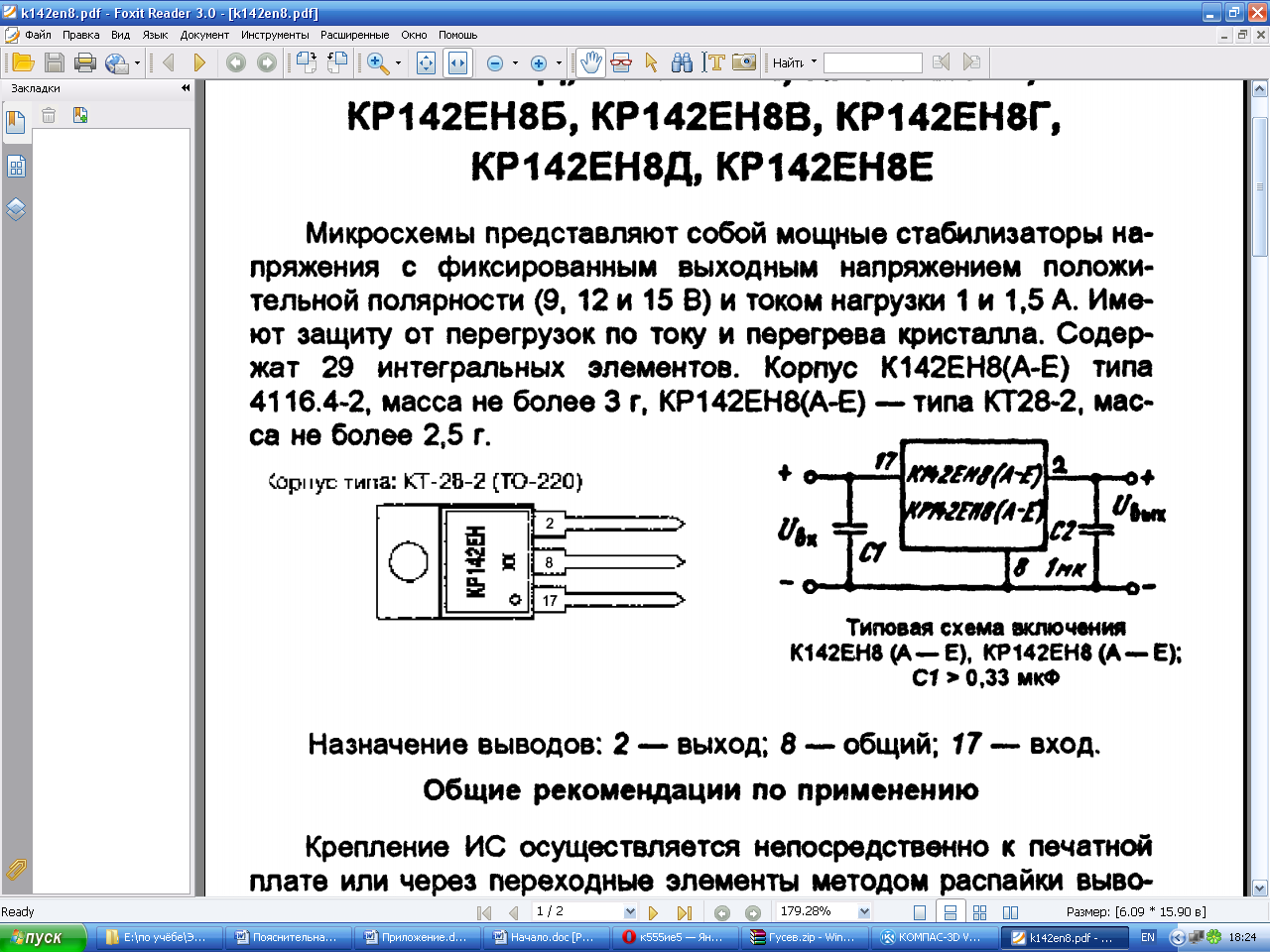

Приложение 10
К142ЕН8
Компенсационные стабилизаторы напряжения с фиксированным выходным напряжением.
Рис.46. Условное изображение стабилизатора

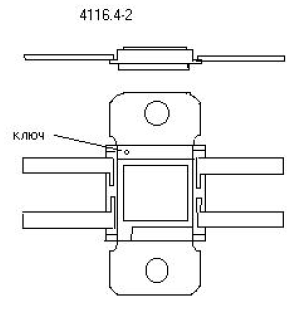

Рис.47. Цоколевка корпуса
Электрические параметры
Номинальное выходное напряжение Uвых.ном=-15В, +9В − +15В.
Минимальное падение напряжения на стабилизаторе Uпд=2,5 В
Ток потер Iпот 10 мА
Коэффициент нестабильности по напряжению КнU=0,05 %/В
Коэффициент нестабильности по току КнI=1 %
Коэффициент сглаживания сигналов Ксг=30 дБ

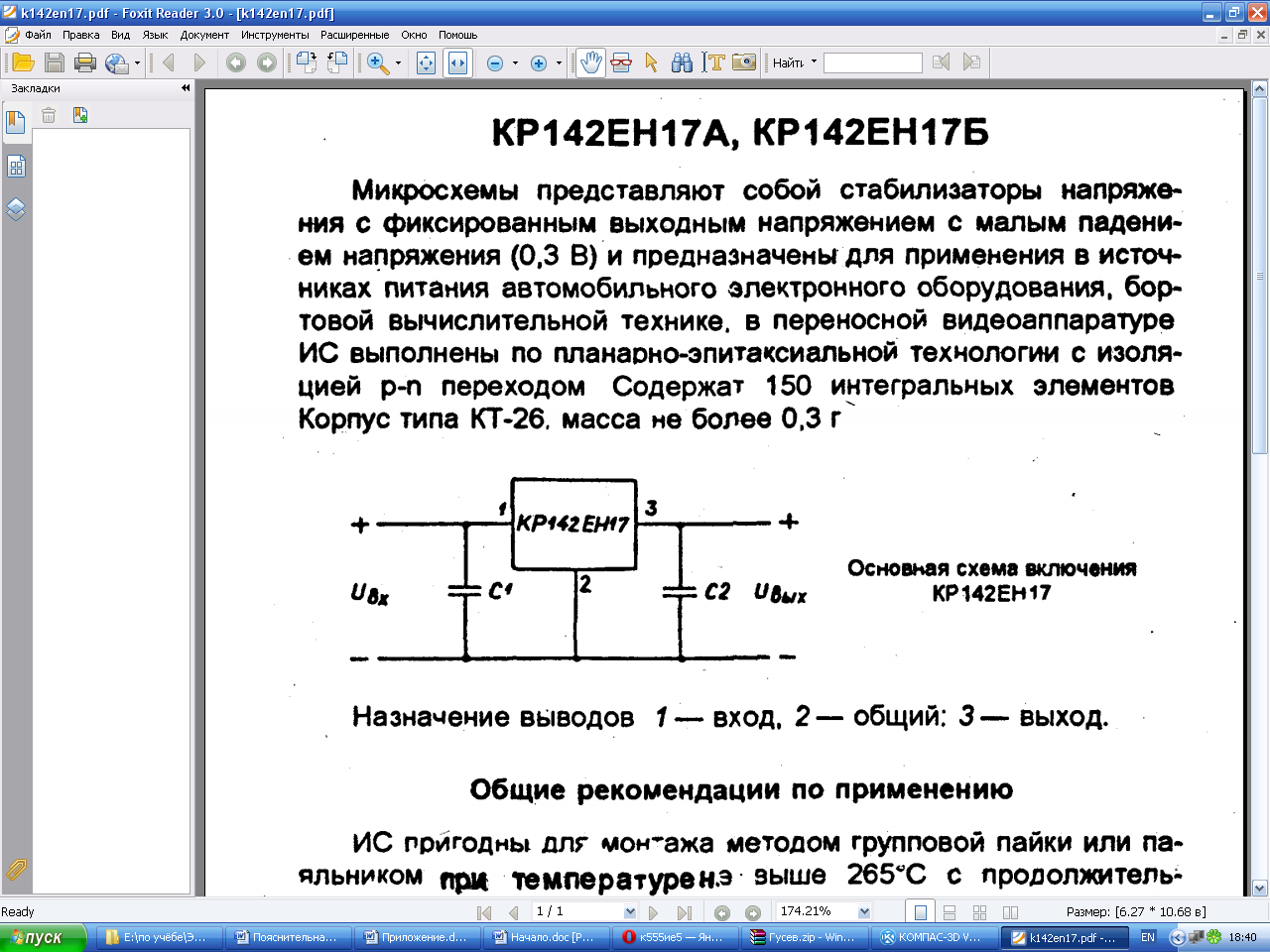

К142ЕН17
Компенсационные стабилизаторы напряжения с фиксированным выходным напряжением.
Электрические параметры
Номинальное выходное напряжение Uвых.ном +3,5В, +5В
Минимальное падение напряжения на стабилизаторе Uпд=035 В
Ток потер Iпот 10 мА
Коэффициент нестабильности по напряжению КнU=0,05 %/В
Коэффициент нестабильности по току КнI=1 %
Коэффициент сглаживания сигналов Ксг=25 дБ
Рис.48. Условное изображение стабилизатора
Рис.49. Цоколевка корпуса
К142ЕН8
Компенсационные стабилизаторы напряжения с фиксированным выходным напряжением.
Рис.50. Условное изображение стабилизатора
Рис.51. Цоколевка корпуса
Электрические параметры
Номинальное выходное напряжение Uвых.ном=-15В, +9В − +15В.
Минимальное падение напряжения на стабилизаторе Uпд=2,5 В
Ток потер Iпот 10 мА
Коэффициент нестабильности по напряжению КнU=0,05 %/В
Коэффициент нестабильности по току КнI=1 %
Коэффициент сглаживания сигналов Ксг=30 дБ
Приложение 11
Трансформатор типа ТПП201 ШЛ 12×16
Рис.51. Трансформатор ТПП201 ШЛ
Напряжения на вторичных обмотках трансформаторов ТПП201 на 127/220 В составляют:
между выводами 11 и 12, 17 и 18 — 20В;
между выводами 13 и 14, 19 и 20 — 15В;
между выводами 15 и 16, 21 и 22 — 15 В.
Номинальный ток во вторичных обмотках равен 0,29 A.

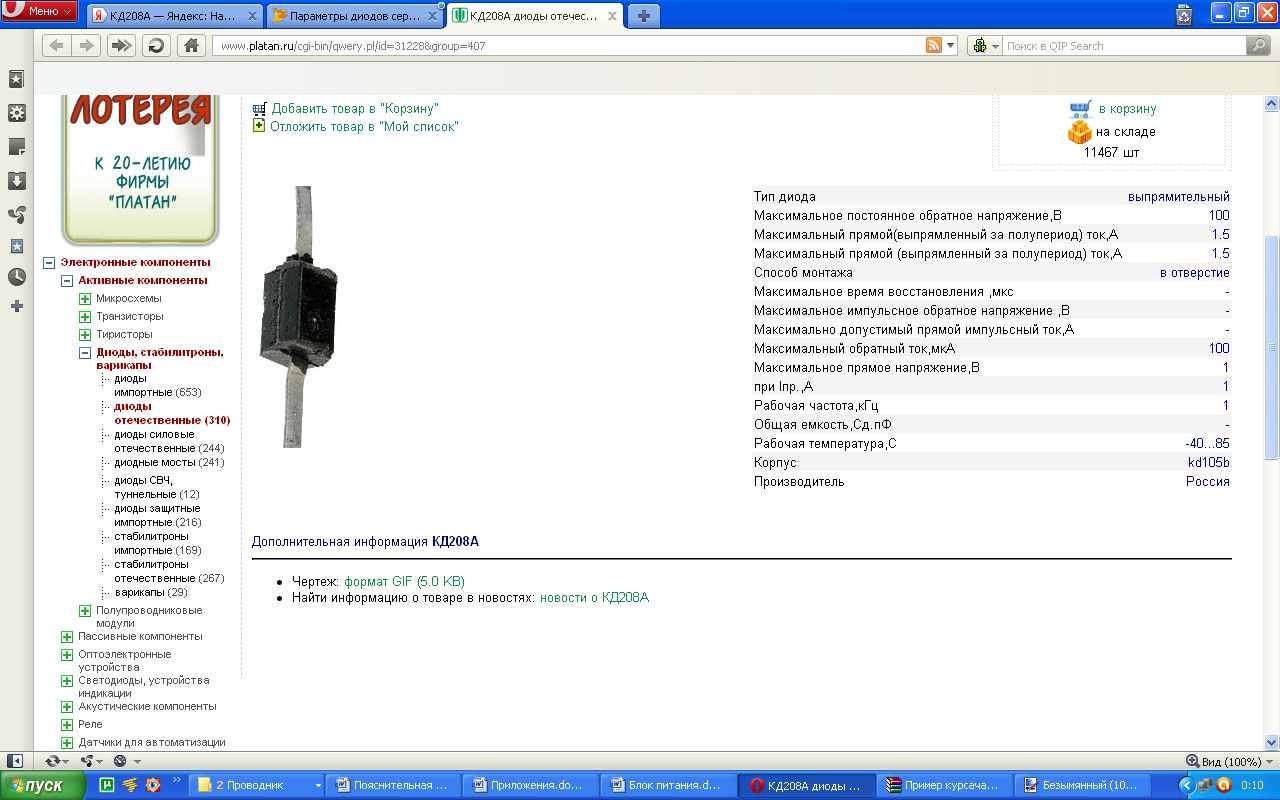

Диодная сборка КД208А.

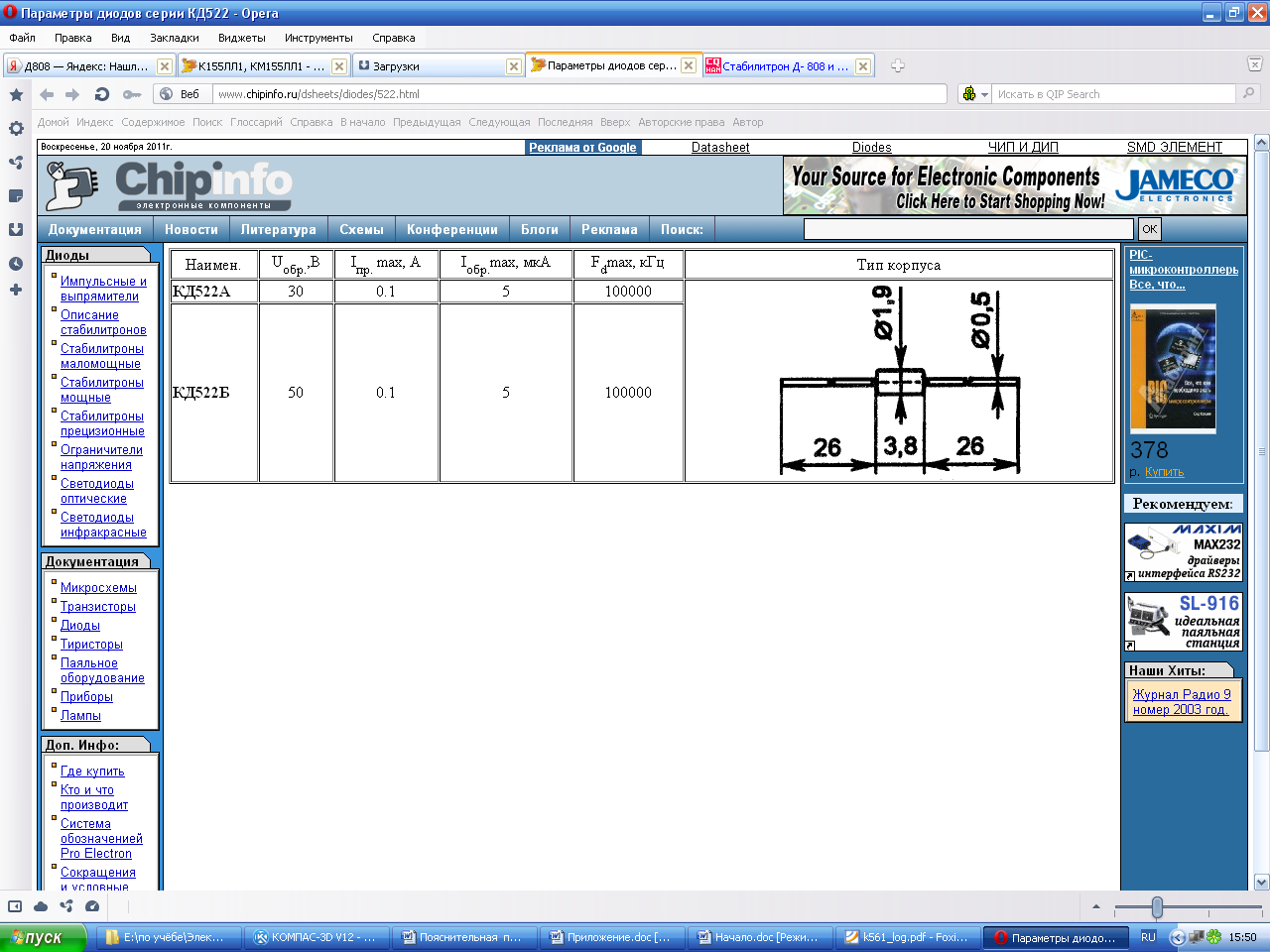

Табл.7. Параметры диодной
сборки
Рис.52. Цоколёвка корпуса одного диода
Приложение 12
Плавкий предохранитель.
Предохранители ПР-2 на токи от 15 до 60 А имеют упрощенную
конструкцию. Плавкая вставка 1 прижимается к латунной обойме 4
колпачком 5, который является выходным контактом. Плавкая вставка 1
штампуется из цинка, являющегося легкоплавким и стойким к коррозии
материалом. Указанная форма вставки позволяет получить благоприятную времятоковую (защитную) характеристику. В предохранителях на токи
более 60 А плавкая вставка 1 присоединяется к контактным ножам 2 с
помощью болтов.
Вставка предохранителя ПР-2 располагается в герметичном трубчатом
патроне, который состоит из фибрового цилиндра 3, латунной обоймы 4 и
латунного колпачка 5.

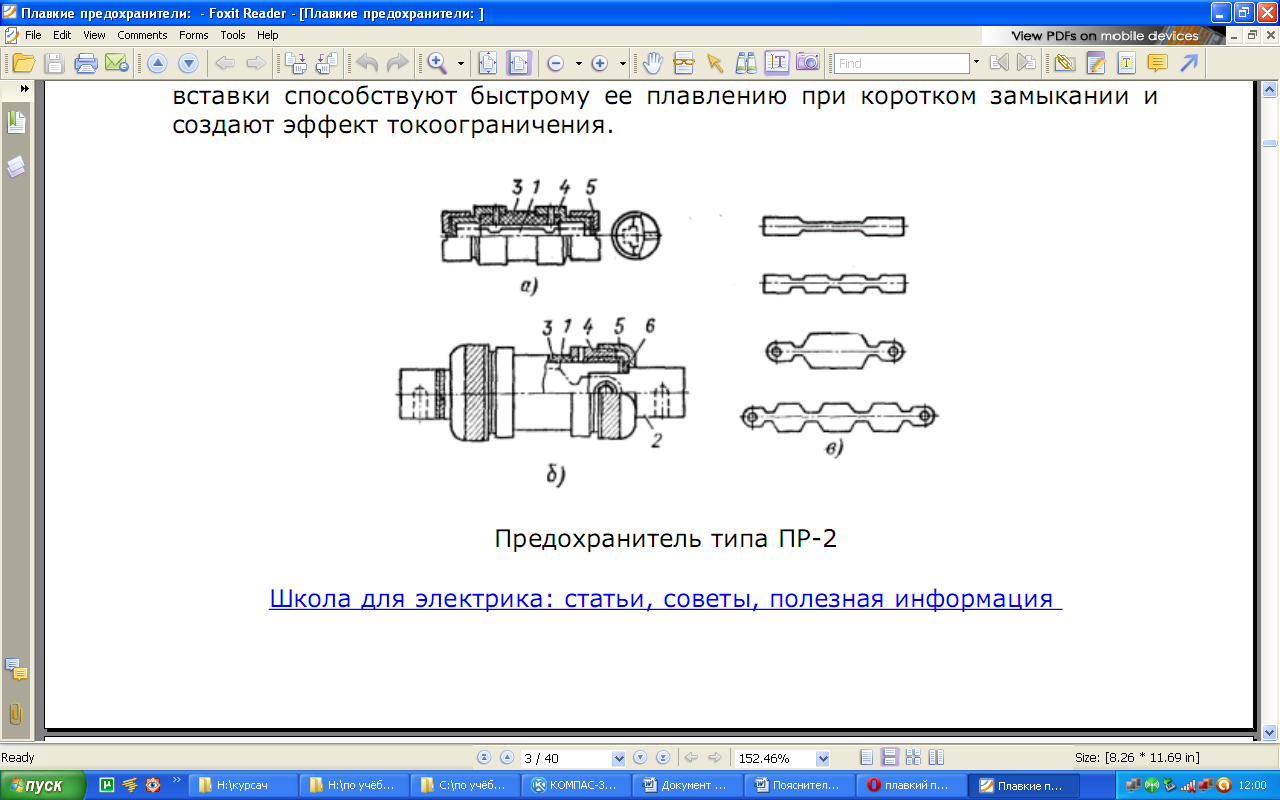

Рис.57. Плавкий предохранитель КР-2
