Проектирование промежуточной части
Для проектирования промежуточной части берем два каскада на ОУ К140УД26,
включенных по инвертирующей схеме.
По техническому заданию коэффициент усиления по напряжению у проектируемого усилителя должен быть 800. Так как коэффициенты входной и выходной частей равны 4 и 2 соответственно, то на промежуточную часть остаётся 100. Чтобы обеспечить требуемый коэффициент усиления возьмем 2 каскада на ОУ К140УД26 с коэффициентами усиления: Кк1=10, Кк2=10. Разбиение промежуточной части на каскады целесообразно для уменьшения погрешности усиления и коэффициента частотных искажений. Схема промежуточной части усилителя представлена на рисунке 4.

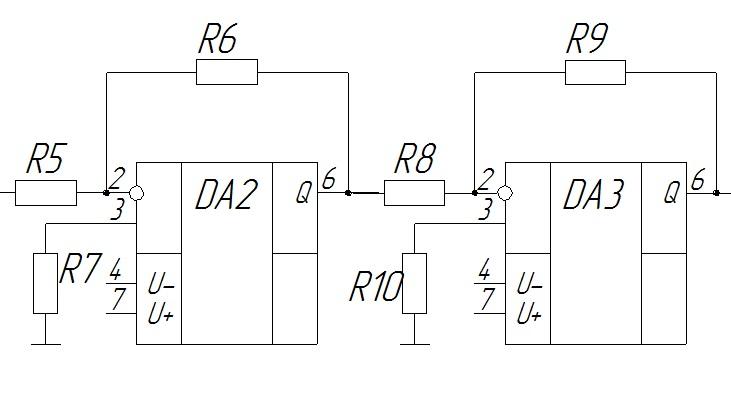

Рисунок 4 – Промежуточная часть
Усилительные каскады выполняют так, чтобы входное сопротивление предыдущего каскада было во много раз больше предыдущего, таким образом, последующий каскад оказывает минимальное влияние на параметры предыдущего. Для ОУ К140УД26 минимальное сопротивление нагрузки 2 кОм. Исходя из этого условия, а также опираясь на номинальный ряд сопротивлений и учитывая нужные усиления для каждого каскада, будем подбирать резисторы.
Для каждого каскада выбираем коэффициент усиления 5,55.
.
кОм
выбираем
из номинального ряда Е192.
выбираем
из номинального ряда Е192.
выбираем
из номинального ряда Е24.
Рассчитываем коэффициент частотных искажений и глубину обратной связи:
Глубина обратной связи:
Коэффициент усиления на граничных частотах:
Коэффициент частотных искажений:
.
–
заданный
коэффициент усиления.
– полученный
коэффициент усиления.
Погрешность коэффициента усиления в заданном диапазоне частот:
Погрешность коэффициента усиления при выборе номиналов резисторов:
Погрешность коэффициента усиления не превышает заданного значения 2,5 %.
-
Расчет фильтра нижних частот
В качестве фильтра низких частот используем пассивный RC-фильтр (Рисунок 5).
Рисунок 5 – Фильтр нижних частот
выбираем
из номинального ряда Е192.
Емкость выбираем из номинального ряда Е24
С1=99 нФ.
Гц.
