Приложение 7 Микросхема к155тл1
Микросхема представляет собой два триггера Шмитта с логическим элементом 4И-НЕ на входе. Корпус К155ТЛ1 типа 201.14-1, масса не более 2 г.
Корпус
ИМС К155ТЛ1
|
1 |
Номинальное напряжение питания |
5
В
|
|
2 |
Выходное напряжение низкого уровня |
не более 0,4 В |
|
3 |
Выходное напряжение высокого уровня |
не менее 2,4 В |
|
4 |
Напряжение на антизвонном диоде |
не менее -1,5 В |
|
5 |
Напряжение срабатывания |
не менее 1,5 В |
|
6 |
Напряжение отпускания |
не более 1,1 В |
|
7 |
Входной ток низкого уровня |
не более -1,6 мА |
|
8 |
Входной ток высокого уровня |
не более 0,04 мА |
|
9 |
Входной пробивной ток |
не более 1 мА |
|
10 |
Ток короткого замыкания |
-18...-55 мА |
|
11 |
Ток потребления при низком уровне выходного напряжения |
не более 32 мА |
|
12 |
Ток потребления при высоком уровне выходного напряжения |
не более 23 мА |
|
13 |
Потребляемая статическая мощность |
не более 144 мВт |
|
14 |
Время задержки распространения при включении |
не более 22 нс |
|
15 |
Время задержки распространения при выключении |
не более 27 нс |
5
%
Условное
графическое обозначение
1,2,4,5,9,10,12,13 - входы; 3,11 - свободные; 6,8 - выходы; 7 - общий; 14 - напряжение питания;

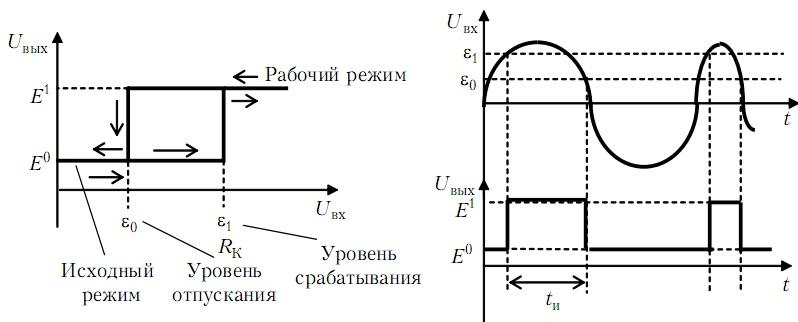

Передаточная характеристика триггера Шмитта для произвольного сигнала.
Приложение 8
АЛ304Г Цифровые одноразрядные индикаторы, арсенид-фосфид-галлиевые, эпитаксиально-планарные, красного (АЛ304А, АЛ304Б, АЛ304Г) и зеленого (АЛЗ04В) цвета свечения. Предназначены для визуальной индикации. Индикатор имеет семь сегментов и децимальную точку, излучающих свет при прохождении прямого тока. Комбинации сегментов, осуществляемые внешней коммутацией, позволяют воспроизводить цифры от 0 до 9 и децимальную точку. Корпуса пластмассовые. Высота цифры 3 мм. Масса индикатора не более 0,26 г.
Приложение 9
К514ИД2
|
Напряжение питания |
5В±5% |
|
Ток потребления |
<50mA |
|
Входное напряжение "0" |
<0,4V |
|
Входное напряжение "1" |
>2,4V |
|
Входной ток "0" |
<1,6mA |
|
Входной ток "1" |
>0,07mA |
|
Выходной ток "0" (при 10V) |
0,25mA(max) |
|
Выходное напряжение "1" (при 20mA) |
<0,4V |
|
Обозначение на схемах КР514ИД2
X0-X3 - входы двоично-десятичного кода A-G - выходы на индикатор BI - вход гашения Ucc - питание +5V Gnd - общий |
Назначение выводов КР514ИД2
|
|
|
Типовая схема подключения индикатора с общим анодом к микросхеме КР514ИД2:
|
