Приложение 1
К140УД26 - широкополосный прецизионный усилитель со сверхнизким значением входного напряжения шума и высоким коэффициентом усиления напряжения. Внутренняя частотная коррекция отсутствует. Предназначен для построения малошумящих широкополосных схем с большим коэффициентом усиления. Операционные усилители изготовлены по биполярной технологии и выпускаются в 8-ми выводном круглом корпусе типа 2108.8-1.
Цоколевка корпуса
Габаритные размеры

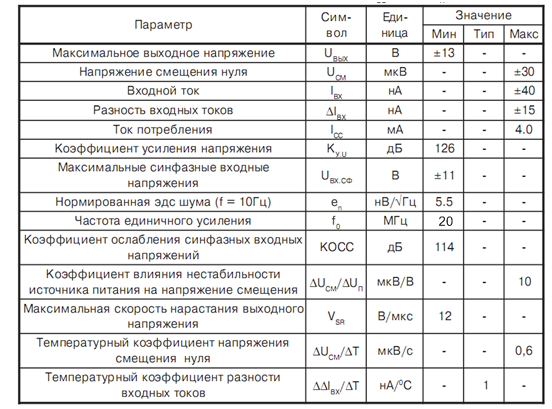

Таблица 1 – Технические характеристики

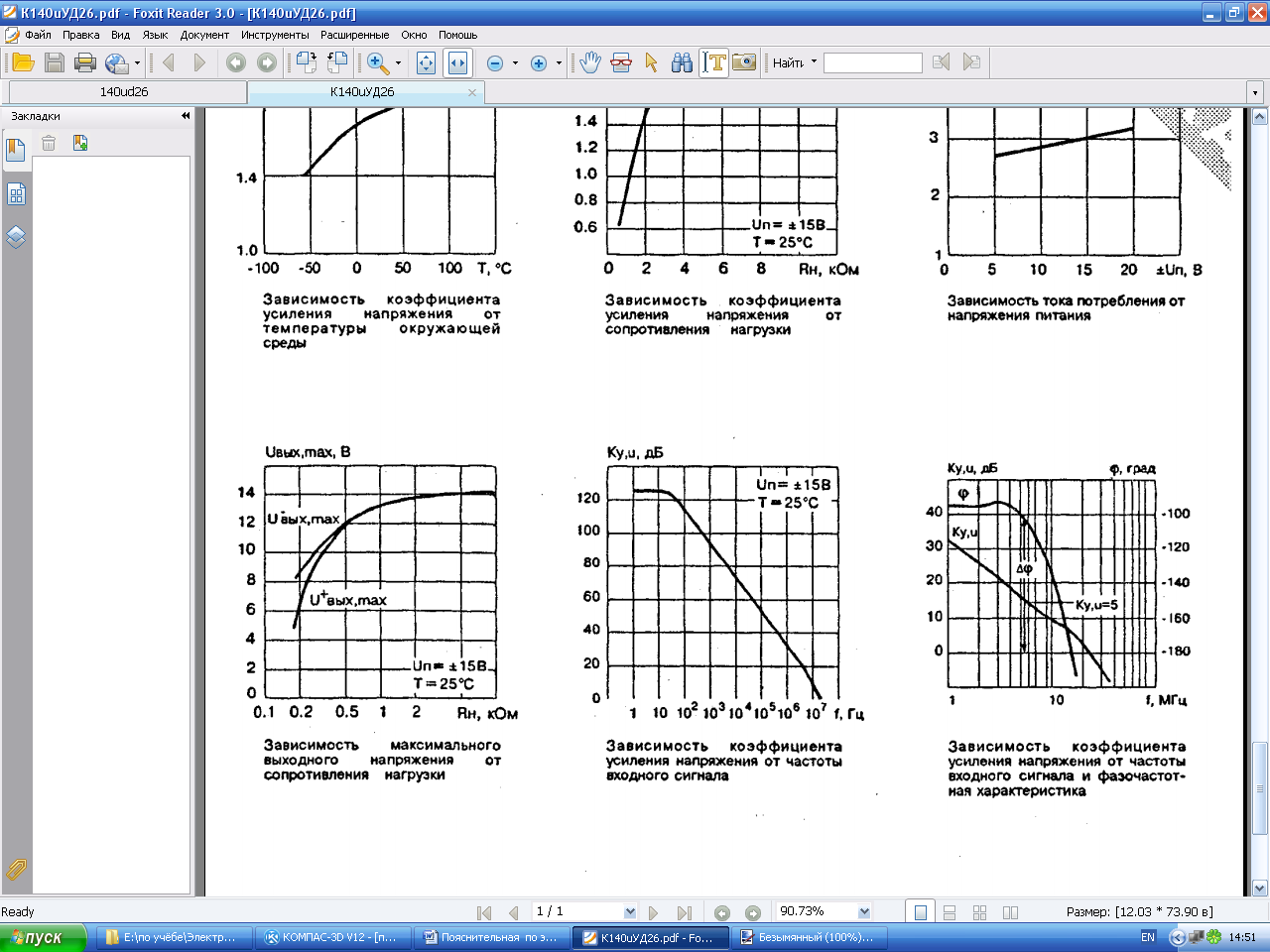

Зависимость коэффициента усиления от частоты
Приложение 2

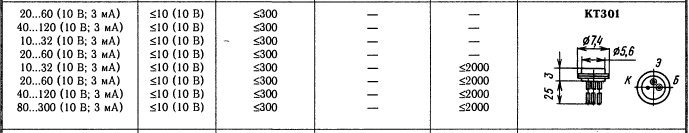

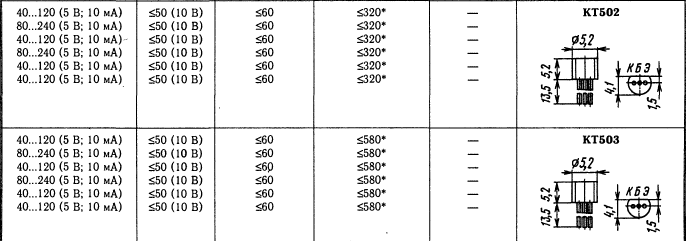

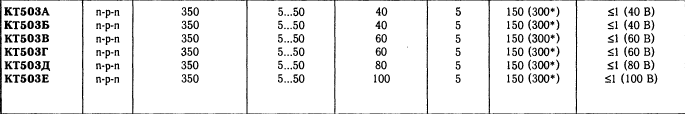

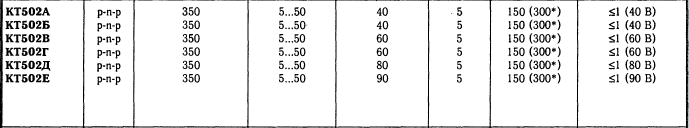

Технические характеристики биполярных транзисторов КТ502А-КТ503А

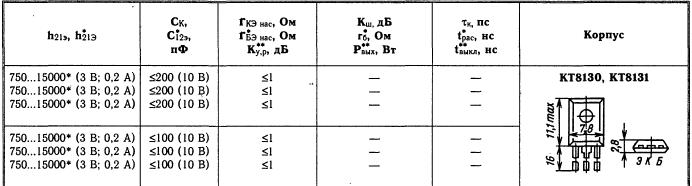

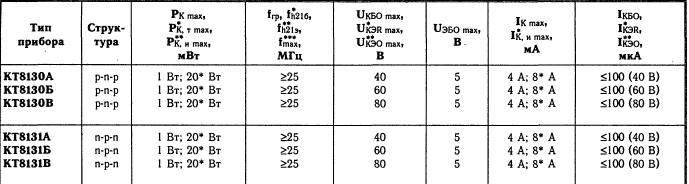

Технические характеристики КТ8130А и КТ8131А

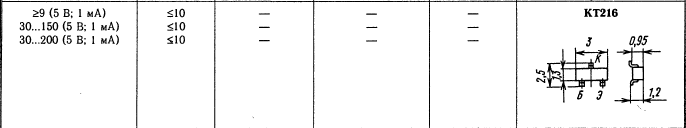

Технические характеристики КТ216А и КТ310
Приложение 3
Диод КД808А.
|
Диод (цоколевка) |
Uоб/Uимп В/В |
Iпр/Iим мА/мА |
Tв/Qпк(Iп/Uо) нс/пк (мА/В) |
Cд/Uд пф/В |
Uпр/Iпр В/мА |
Iо мкА |
|
КД808А |
25/ |
200/500 |
5/ ( 10/ ) |
10/ |
0.4/10 |
0.5 |
Диод КД208А.
|
Диод (цоколевка) |
Uоб/Uимп В/В |
Iпр/Iимп А/А |
Uпр/Iпр В/А |
Cд/Uд пф/В (T нс) |
Io(25)Ioм мА/мА |
Fmax кГц |
P/Pт Вт/Вт |
|
КД208А |
100/100 |
1.5/ |
1.0/1 |
|
0.05/0.2 |
1 |
|

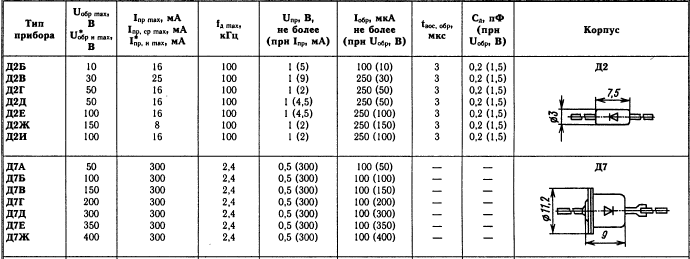

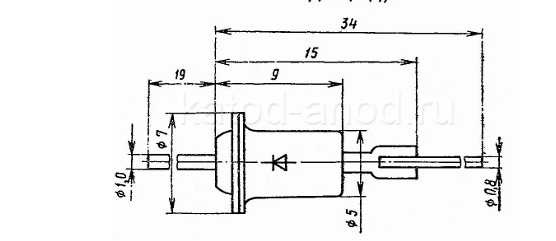

Диод Д2Б.
Стабилитрон КС170А.
|
Тип прибора |
Uст ном, B при (Iст ном, мА) |
Рmax, мВт |
Значения параметров при Т=25°С, Iпр ном |
Предельные значения параметров при Т=25°С |
Тк max, °С |
Кор- пус |
||||||||
|
Uст min, B |
Uст max, B |
rст, Ом |
rст, Ом при Iст min |
aст, 10-2 %/°С |
Iст min, мА |
Iст max, мА |
|
|
||||||
|
КС170А |
7,0 (10) |
150 |
6,43 |
7,59 |
20 |
|
-1...+1 |
3 |
20 |
100 |
76 |
Стабилитрон д814а.
|
Номинальное напряжение стабилизации |
8,0В |
|
Напряжение стабилизации (I=5мА) |
7,0..8,5В |
|
Дифференциальное сопротивление |
<6 Ом |
|
Ток стабилизации |
3..40мА |
|
Максимальная мощность рассеяния |
340мВт |
|
Температурный коэффициент напряжения стабилизации |
+0,07%/oC |
|
Рабочая температура |
-60..+125oC |
