6. Контрольні питання.

1. Вкажіть суть і особливості зварювання під флюсом.

2. Вкажіть марки зварювального дроту і флюсу для зварювання і принцип їх вибору.

З. Назвіть параметри режиму зварювання під флюсом.

4. Як впливають на форму шва основні параметри режиму зва­рювання?

5. Вкажіть основні елементи технології зварювання під флю­сом.

6. Назвіть основні вузли зварювального автомата ТС-17МУ і їх призначення.

7. В чому полягає перевага і недолік автоматичного зварювання під флюсом?

8. Які види дефектів зварних з’єднань Ви знаєте? Укажіть причини їх виникнення.

9. Які джерела живлення використовують при автоматичному зварюванні під флюсом по виду струму і потужності?

10. Вкажіть основні техніко-економічні показники автоматич­ного зварювання під флюсом.

Література

1. Алексеев Е. К., Мельник В. Я. Сварка при отроительных. и монтажных работах. – М.: Строй издат, 1968.

2. Березин В. Л., Суворов А. Ф. Сварка трубопроводов и конструкций. -М.: Недра, 1983.

3. Хренов К. К. Сварка, резка и пайка металлов. -М.: "Машиностроение, 1973. 4. Шебеко І. П. Оборудование и технология, дуговой автоматической и механизированной сварки. -М.: Высшая школа, 1986.

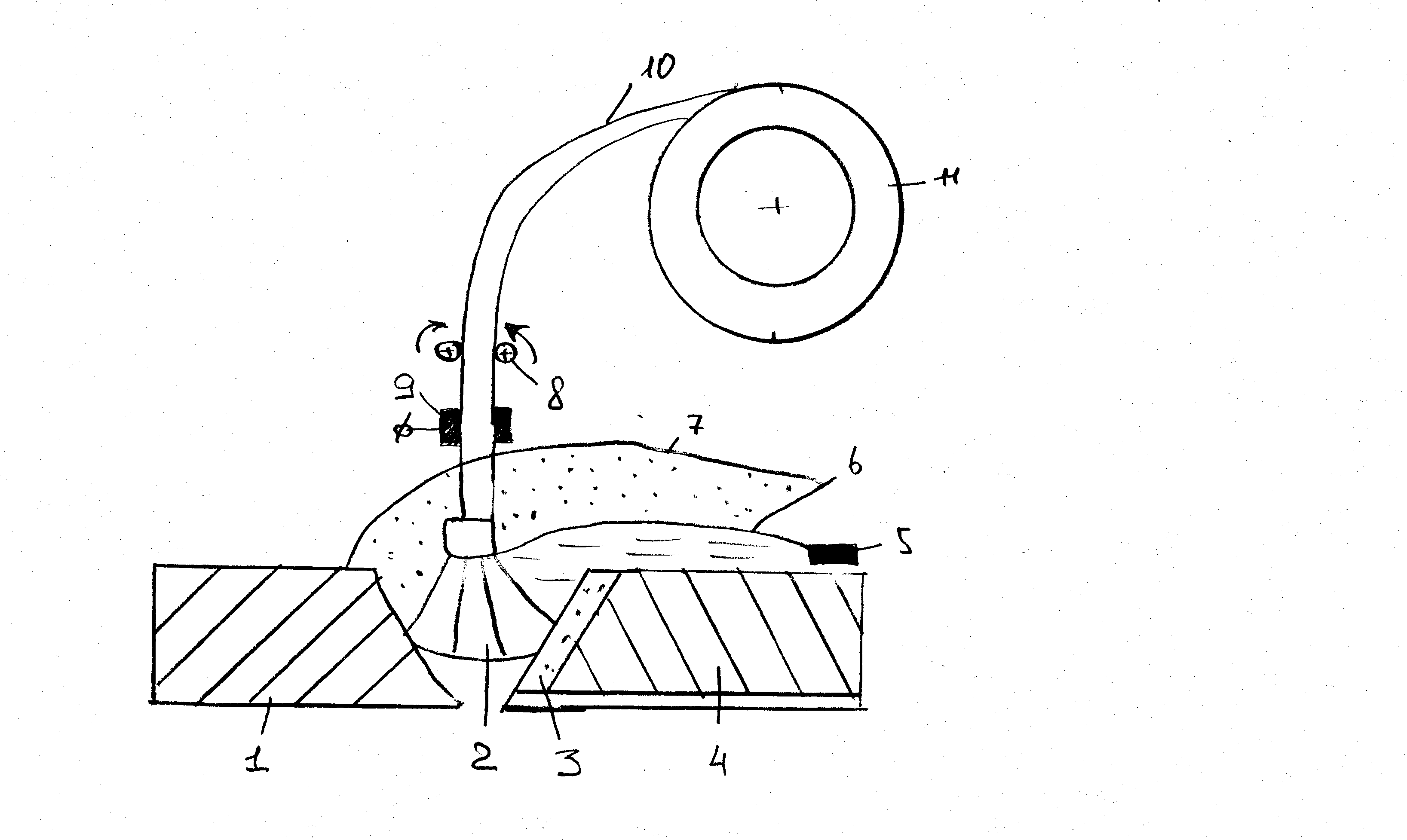

1 – зварювальний виріб (труба, конструкція);

2 – зварювальна дуга (5 – 8 тис.⁰С);

3 – рідкий метал (1700 – 1800 ⁰С);

4 – наплавлюючий метал;

5 – шлаковий пірис;

6 – рідкий шлак;

7 – нерозплавлений флюс;

8 – подача механізму дроту;

9 – струмовідвід;

10 – зварювальний дріт (1,6 – 5 мм);

11 – касета.

Рисунок 1. Схема зварювання під флюсом.

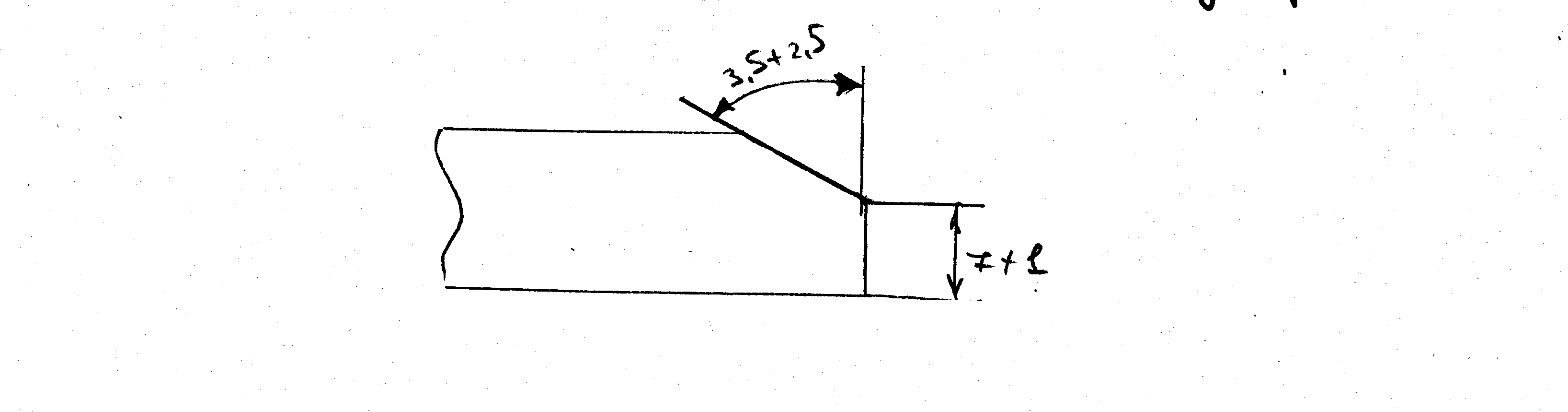

Рисунок 2. Схема зварювання кромок.

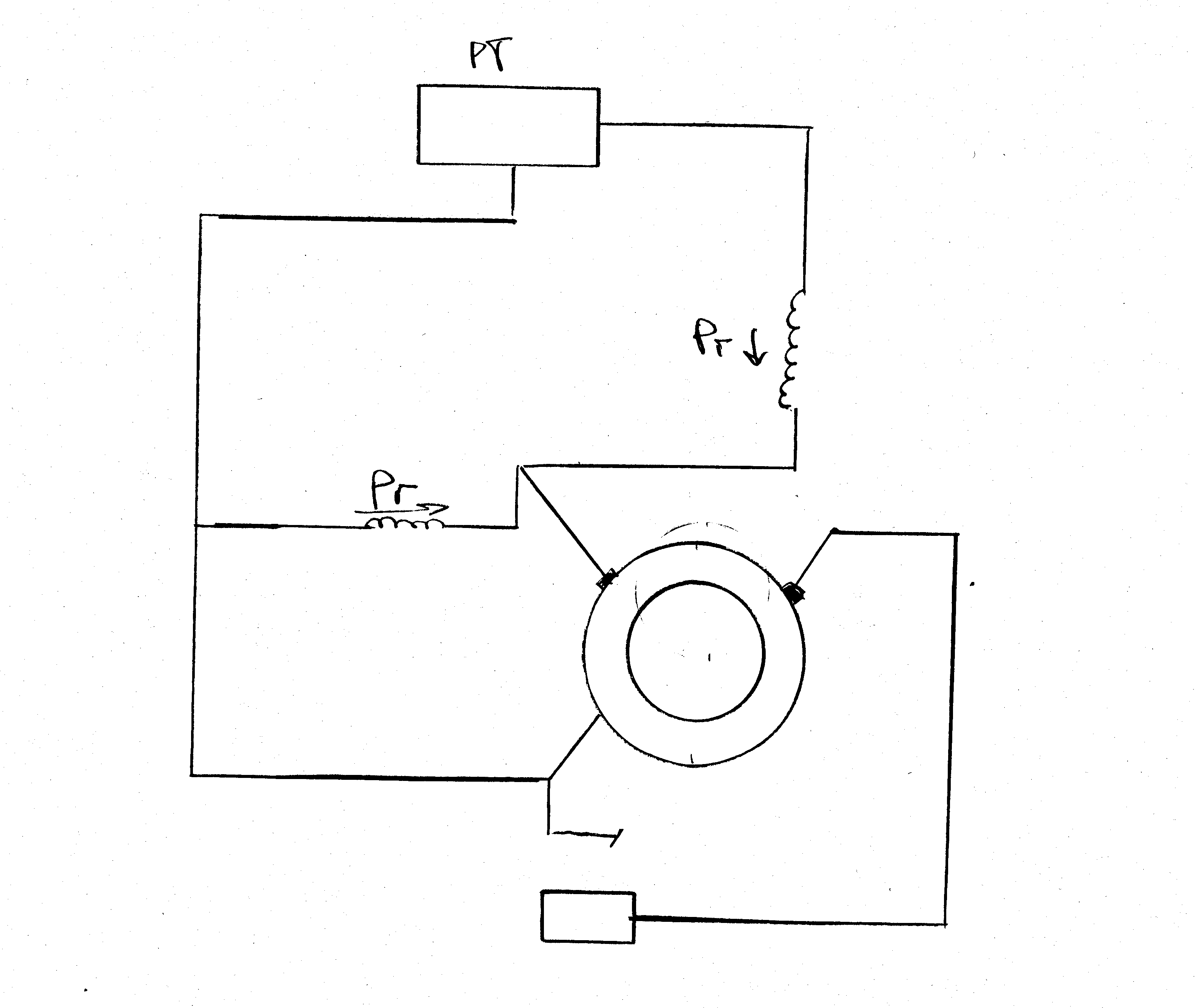

Рисунок 3. Електрична схема установки живлення.

ВИСНОВОК.

В даній лабораторній роботі ми вивчили будову автомата для зварювання під флюсом, який складається з джерела живлення постійного або змінного струму, шафи управління автоматом (Трансформатор), механізму подачі дроту, прилад контролю. Навчились визначати ширину, довжину і глибину зварювальної ванни.

Лабораторна робота № 7

Контроль зварених з'єднань просвічуванням рентгенівськими і гама-променями.

1. Мета і завдання лабораторного заняття.

Метою лабораторного заняття є вивчення будови і роботи апаратури для радіографічного контролю якості зварених з’єднань і методики просвічування стиків труб різних діаметрів та інших конструкцій, набуття студентами практичних навичок визначення дефектів і оцінки якості зварених швів за рентгенівськими та гама – світлинами.

Студент повинен знати:

• види дефектів зварених з’єднань і причини їх утворення;

• джерела і властивості рентгенівських і гама – променів;

• суть рентгенівського і гама – контролю зварних з’єднань;

• призначення і роботу основних вузлів рентгенівських установок;

• характеристику рентгенівських плівок;

• призначення дефектометрів, підсилюючих екранів;

• методику просвічування зварених з’єднань різних видів;

• заходи щодо охорони праці, довкілля і техніки безпеки при роботі з рентгенівськими установками і гама – джерела.

Вміти:

• скласти зовнішню електричну схему рентгенівської установки;

• визначити оптимальні параметри режиму рентгенографування;

• визначити чутливість рентгенівської плівки;

• вибрати метод просвічування різних видів зварених з’єднань;

• визначити вид і розміри дефектів за рентгенівськими і гама – світлинами;

• зробити висновки про допустимість розглянутих дефектів і якості контрольованих зварених швів.
