3.2. Расчет электрических нагрузок промышленных предприятий
На основе данных об установленной мощности электроприемников станков и установок (табл. П1.1) определяются расчетные нагрузки методом коэффициентов использования (kиа) и максимума (kма), так называемым методом упорядоченных диаграмм [22–25, 29–32]. Ниже приводится порядок основных операций при определении нагрузок по этому методу.
Для цеха № 1
1. Исходя из возможных токовых нагрузок на кабели, намечают узлы питания (силовые шкафы, распределительные шинопроводы) и все тяготеющие к ним ЭП разбивают на характерные группы А и Б (если это необходимо). На основе справочных материалов [22–25] определяются значения коэффициентов использования активной мощности kиа и соs/tg для всех ЭП и заносятся в таблицу, один из возможных вариантов которой приведен в табл. 1 [32, табл. П1.1]. В приведенных в задании табл. П1.1 ведомостях ЭП единичные номинальные мощности рнi коэффициенты kиаi и соs/tgi уже приведены.
Таблица 1
Примерный вид таблицы для расчета максимальных нагрузок группы электроприемников
Наименование оборудования |
Кол-во, шт. |
Ном. мощность, кВт |
kиа |
cos |
Рсм, кВт |
Qсм, кВАр |
|
единичная |
общая |
||||||
Г р у п п а А (Коэффициент kиа < 0,6) |
|||||||
1. Потребитель 1 |
n1 |
pн1 |
n1 pн1 |
kиа1 |
cos1 |
n1 pн1 kиа1 |
Pсм1tg1 |
2. Потребитель 2 |
n2 |
pн2 |
n2 pн2 |
kиа2 |
cos2 |
n2pн2 kиа2 |
Pсм2tg2 |
3. Потребитель 3 |
n3 |
pн3 |
n3 pн3 |
kиа3 |
cos3 |
n3 pн3 kиа3 |
Pсм3tg3 |
4. Потребитель 4 |
n4 |
pн4 |
n4 pн4 |
kиа4 |
cos4 |
N4 pн4 kиа4 |
Pсм4tg4 |
Итого по группе А |
∑ ni |
− |
Рном= =∑ ni pнi |
Kиа = =∑Pсмi/∑ ni pi |
− |
∑ ni pнi kиаi |
∑ |
Г р у п п а Б (коэффициент kиа > 0,6) |
|||||||
5. Потребитель 5 |
n5 |
pн5 |
n5 pн5 |
kиа5 |
cos5 |
n5 p5 kиа5 |
Pсм5tg5 |
2. Определяют средние активную (Рcм) и реактивную (Qсм) нагрузки за наиболее загруженную смену сначала по характерным группам электроприемников, затем по узлам нагрузки и цеху в целом. Здесь же, только для группы А, определяется групповой коэффициент использования активной мощности Kиа.
3. Находят эффективное число электроприемников – nэ [29, 32]. Общим выражением для определения эффективного числа ЭП является
(2)
Способы упрощения вычисления nэ:
3.1. При фактическом числе ЭП n в группе А, равным четырем и более допускается nэ считать равным фактическому при выполнении соотношения m = рн.макс./рн.мин. ≤ 3, где рн.макс., рн.мин. – номинальные активные мощности наибольшего и наименьшего ЭП в группе.
3.2. При m > 3 и групповом коэффициенте Kи.а. ≥ 0,2 эффективное число ЭП определяется по формуле
.
(3)
В тех случаях, когда найденное по этой формуле nэ оказывается большим, чем фактическое, следует принимать nэ = n.
При невозможности использования способов упрощенного вычисления nэ, рассмотренных выше (m > 3 и Kи.а < 0,2), его определение, помимо общей формулы (2), может производиться в следующей последовательности:
выбирается наибольший по номинальной мощности ЭП рассматриваемой группы;
выбираются ЭП, номинальные мощности которых равны или больше половины мощности наибольшего;
подсчитываются число таких ЭП (п1) и их суммарная номинальная мощность (Рном1);
находятся относительные значения числа n1* и мощности P1* крупных ЭП по соотношениям п1*=п1/п и P1* = Рном1/Рном;
с использованием полученных значений п1* и Р1* по табл. 2 определяется приведенное значение относительного числа эффективных ЭП nэ* [32];
определяется абсолютное число эффективных ЭП, nэ = nэ* п;
4. В зависимости от nэ и группового коэффициента использования (Kиа) по специальным номограммам (рис. 2) или табл. 3 [32] определяют коэффициент максимума (Kма) для группы электроприемников.
5. Определяют расчетные активные (Рр) и реактивные (Qр) нагрузки по узлам и по цеху в целом
Рр = Кма Рсм ; Qp = Qсм, при nэ 10; (4)
Qp = 1,1Qсм, при nэ < 10. (5)
Электроприемники с ровным графиком работы (нерегулируемые насосы, вентиляторы, нагревательные приборы) имеют kма = 1 и выделяют в отдельную группу (Б) [32].
Таблица 2
Относительные значения аффективного числа электроприемников nэ* в зависимости от n1* и Р1*
n1* |
Р1* |
|||||||||
1,0 |
0,95 |
0,9 |
0,85 |
0,8 |
0,75 |
0,7 |
0,65 |
0,6 |
0,55 |
|
0,005 0,01 0,02 |
0,005 0,009 0,02 |
0,005 0,011 0,02 |
0,006 0,012 0,02 |
0,007 0,013 0,03 |
0,007 0,015 0,03 |
0,009 0,017 0,03 |
0,010 0,019 0,04 |
0,011 0,023 0,01 |
0,013 0,026 0,05 |
0,016 0,031 0,06 |
0,03 0,04 0,05 |
0,03 0,04 0,05 |
0,03 0,04 0,05 |
0,04 0,05 0,06 |
0,04 0,05 0,07 |
0,04 0,06 0,07 |
0,05 0,07 0,08 |
0,06 0,08 0,10 |
0,07 0,09 0,11 |
0,08 0,10 0,13 |
0,09 0,12 0,15 |
0,06 0,08 0,10 |
0,06 0,08 0,09 |
0,06 0,08 0,10 |
0,07 0,09 0,12 |
0,08 0,11 0,13 |
0,09 0,12 0,15 |
0,10 0,13 0,17 |
0,12 0,15 0,19 |
0,13 0,17 0,22 |
0,15 0,20 0,25 |
0,18 0,24 029 |
0,15 0,20 0,25 |
0,14 0,19 0,24 |
0,16 0,21 0,25 |
0,17 0,23 0,29 |
0,20 0,26 0,32 |
0,23 0,29 0,36 |
0,25 0,33 0,41 |
0,28 0,37 0,45 |
0,32 0,42 0,51 |
0,37 0,47 0,57 |
0,42 0,54 0,64 |
0,30 0,35 0,40 |
0,29 0,33 0,38 |
0,32 0,37 0,42 |
0,35 0,41 0,47 |
0,39 0,45 0,52 |
0,43 0,50 0,57 |
0,48 0,56 0,63 |
0,53 0,62 0,69 |
0,60 0,68 0,75 |
0,66 0,74 0,81 |
0,73 0,81 0,86 |
0,45 0,50 0,55 |
0,43 0,48 0,52 |
0,47 0,53 0,57 |
0,52 0,58 0,63 |
0,58 0,64 0,69 |
0,64 0,70 0,75 |
0,70 0,76 0,82 |
0,76 0,82 0,87 |
0,81 0,89 0,91 |
0,87 0,91 0,94 |
0,91 0,94 0,95 |
0,60 0,65 0,70 |
0,57 0,62 0,66 |
0,63 0,68 0,73 |
0,69 0,74 0,80 |
0,75 0,81 0,86 |
0,81 0,86 0,90 |
0,87 0,91 0,94 |
0,91 0,94 0,95 |
0,94 0,95 |
0,95 |
|
0,75 0,80 0,85 |
0,71 0,76 0,80 |
0,78 0,83 0,88 |
0,85 0,89 0,93 |
0,90 0,94 0,95 |
0,93 0,95 |
0,95 |
|
|
|
|
0,90 1,00 |
0,85 0,95 |
0,92 |
0,95 |
|
|
|
|
|
|
|
n1* |
Р1* |
|||||||||
0,50 |
0,45 |
0,40 |
0,35 |
0,30 |
0,25 |
0,20 |
0,15 |
0,10 |
|
|
0,005 0,01 0,02 |
0,019 0,037 0,07 |
0,024 0,047 0,09 |
0,030 0,059 0,11 |
0,039 0,076 0,14 |
0,051 0,10 0,19 |
0,073 0,14 0,26 |
0,11 0,20 0,36 |
0,18 0,23 0,31 |
0,34 0,52 0,71 |
|
0,03 0,04 0,05 |
0,11 0,15 0,18 |
0,13 0,18 0,22 |
0,16 0,22 0,26 |
0,21 0,27 0,33 |
0,27 0,34 0,41 |
0,36 0,44 0,51 |
0,48 0,57 0,64 |
0,64 0,72 0,79 |
0,81 0,86 0,90 |
|
0,06 0,08 0,10 |
0,21 0,23 0,34 |
0,26 0,33 0,40 |
0,31 0,40 0,47 |
0,38 0,48 0,56 |
0,47 0,57 0,66 |
0,58 0,68 0,76 |
0,70 0,79 0,85 |
0,8З 0,89 0,92 |
0,92 0,94 0,95 |
|
0,15 0,20 0,25 |
0,48 0,64 0,71 |
0,56 0,69 0,78 |
0,67 0,76 0,85 |
0,72 0,83 0,90 |
0,80 0,89 0,93 |
0,88 0,93 0,95 |
0,93 0,95 |
0,95 |
|
|
0,30 0,35 0,40 |
0,80 0,86 0,91 |
0,86 0,91 0,93 |
0,90 0,94 0,95 |
0,94 0,95 |
0,95 |
|
|
|
|
|
0,45 0,50 0,55 |
0,93 0,95 |
0,95 |
|
|
|
|
|
|
|
Примечание: Для промежуточных значений рекомендуется брать ближайшие, меньшие значения nэ.
Д

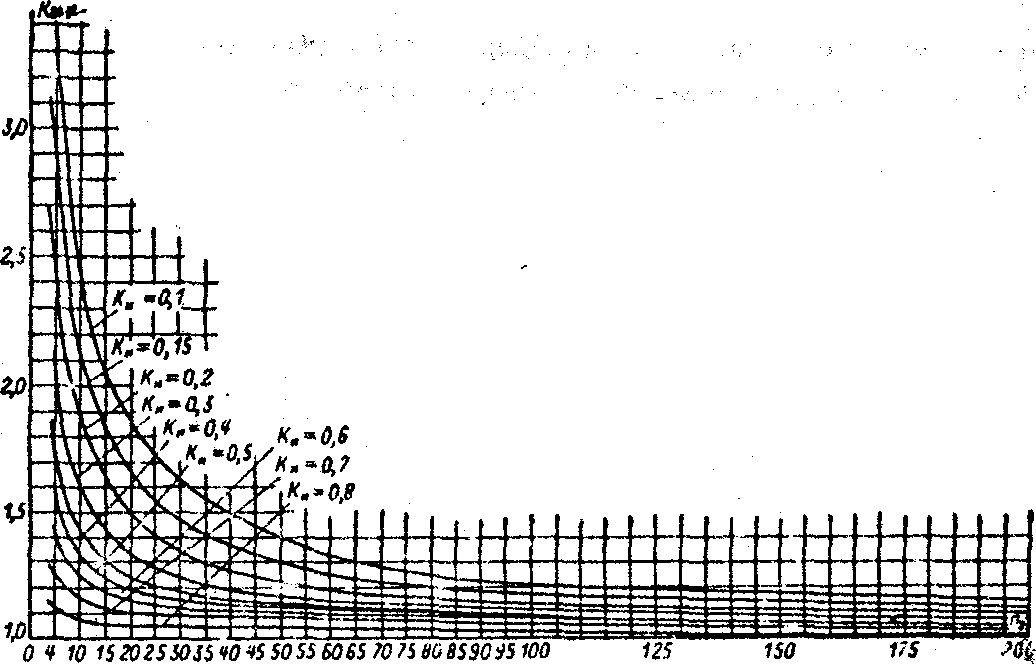

Рис. 2.
Кривые коэффициентов максимума Kма
для различных коэффициентов использования
Kиа
в зависимости от nэ
