При нажатии на кнопку позиция 1 появляется меню настройки

глобальных привязок.

Установите привязки ближайшая точка и пересечение и обведите контур детали.

9. При помощи локальной привязи проведите горизонтальную вспомогательную прямую линию через середину прямоугольника.

Локальная привязка — это активная на время одного действия привязка, например, задания начала отрезка. Для этого необходимо

активизировать команду построения горизонтальной прямой

Вызвать локальную привязку можно, нажав ПКМ, при этом появляется

контекстное меню:

- привязка, середина.

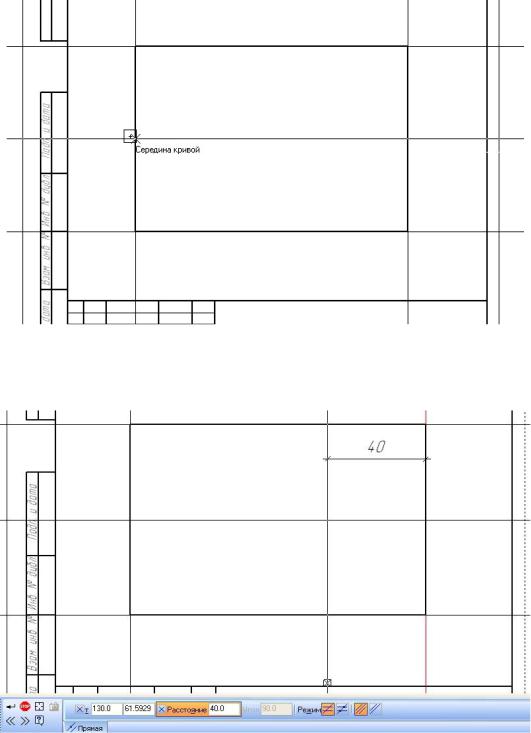

Постройте горизонтальную вспомогательную прямую линию через середину вертикальных сторон прямоугольника.

Для этого необходимо установить курсор приблизительно в середину вертикального отрезка.

9

Параллельно крайней правой вспомогательной линии постройте прямую на расстоянии 40 мм влево.

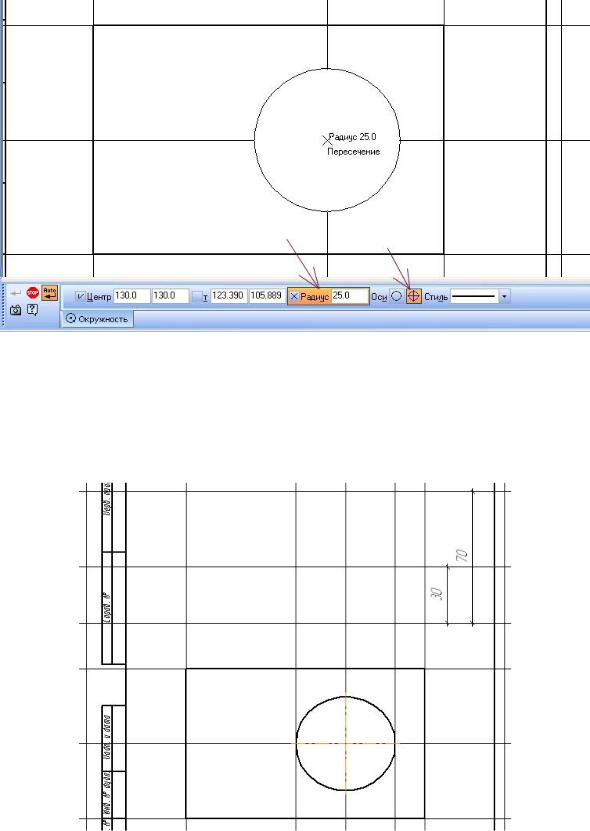

10. Выберите привязку Пересечение и, взяв точку пересечения вспомогательных прямых в качестве центра, постройте окружность диаметром

50 мм . Установите следующие параметры: радиус – 25 мм, построение с осями.

10

11.Включив привязку Ближайшая точка, проведите две

вертикальные вспомогательные прямые – линии связи проекций цилиндра.

12.На произвольном расстоянии выше вида сверху проведите горизонтальную линию. Относительно нее проведите две параллельные линии на расстоянии 30 мм и 70 мм, как показано на рисунке.

13. Обведите отрезками образовавшийся контур детали. Проекции цилиндрического отверстия постройте аналогично.

11

14. Удалите вспомогательные линии с помощью операций:

Выделить по стилю кривой - вспомогательные - ОК.

Нажмите клавишу Del. Эту же операцию можно выполнить, выбрав команду: Редактор –

Удалить – Все вспомогательные линии и точки в текущем виде.

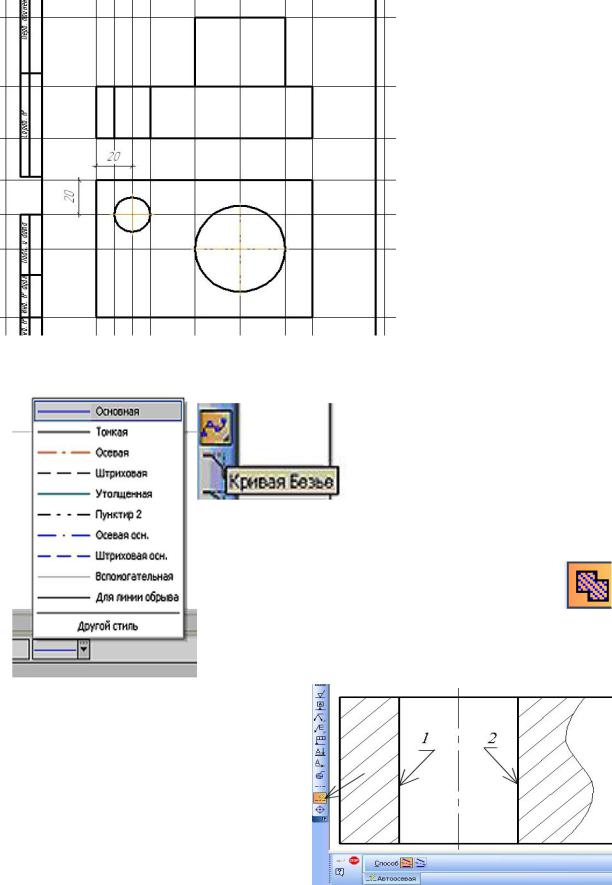

15. Постройте местный разрез. Сначала проведите линию разрыва. Для этого в панели редактирования выберите кнопку Кривая Безье и тип линии - Для линии обрыва,

создайте волнистую линию обрыва.

16. Для штриховки местного разреза на

панели редактирования выберите кнопку

Штриховка.

Переместив курсор в область выполнения

штриховки, нажмите ЛКМ, а после окончания

операции – на кнопку Создать объект.

17. Проведите осевые линии. Это можно сделать двумя способами:

-при помощи команды отрезок, выбрав тип линии осевая;

-при помощи команды автоосевая, из панели инструментов

обозначения.

12

Для построения необходимо указать линии (позиции 1,2), между которыми располагается осевая.

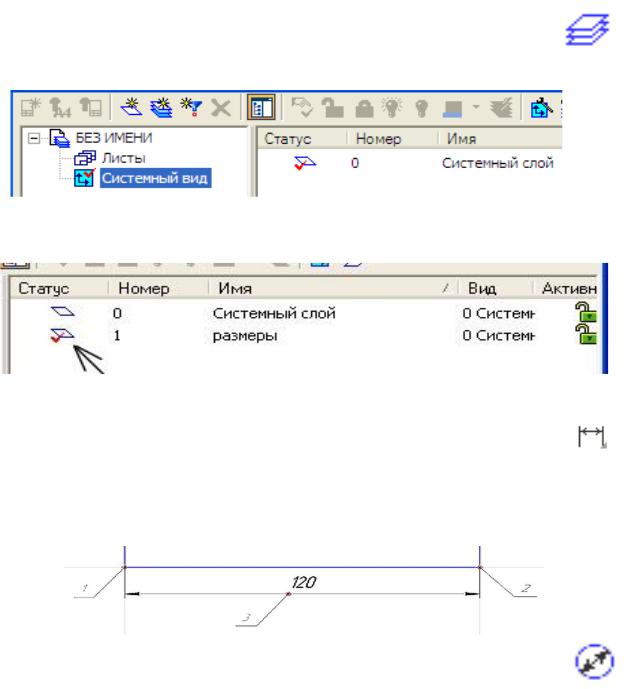

18. Размеры проставьте в другом слое. Для этого нужно нажать ЛКМ на кнопке быстрого запуска Состояние слоев.

В результате появится окно состояния слоев

Нажмите на кнопку Новый и укажите имя нового слоя. Сделайте слой текущим

Для простановки горизонтального размера необходимо на панели

инструментов активизировать кнопку: Размеры – Линейный размер.

Первую точку установить в одну из концевых точек отрезка, размер которого требуется обозначить, вторую точку – в другую концевую точку этого же отрезка. Третья точка определит положение численного значения размерной линии.

Для простановки размера на окружности активизируйте на панели инструментов кнопку Диаметральный размер, наведите захват на окружность и нажмите ЛКМ. Затем укажите точку

положения текста размера. Остальные размеры проставляются в соответствии

свыше приведенными правилами.

19.Заполните основную надпись.

20.Выполните отчет и презентацию и сохраните их в той же папке, где хранится ваш чертеж.

Рекомендации по созданию презентации приведены в разделе

Требования к оформлению отчета и презентации.

13

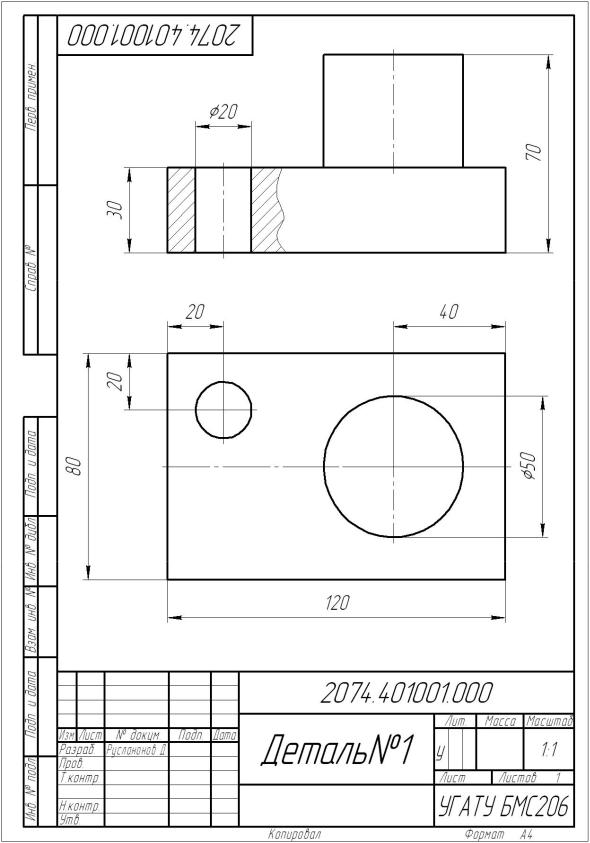

Образец выполненного задания

14

Чертеж детали №2 Применение локальной системы координат

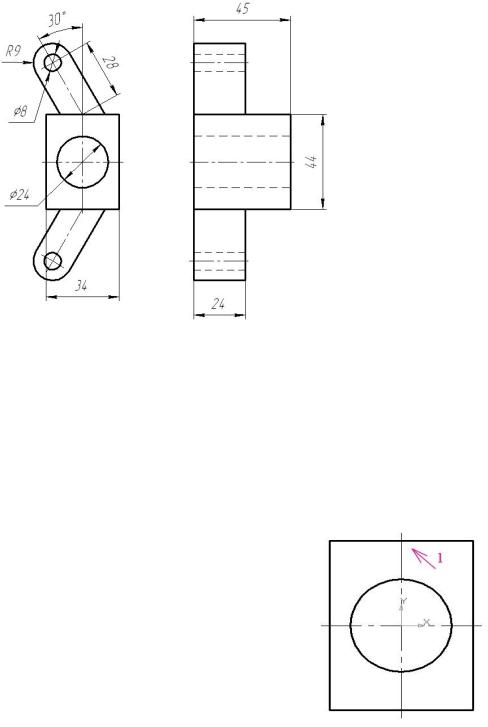

Вариант задания

Задание:

1.Постройте изображение детали при помощи локальной системы координат.

2.Замените одну из проекций целесообразным разрезом.

Последовательность выполнения работы

Создание чертежа детали начинают с построения фронтального вида.

1.Постройте прямоугольник:

–с размерами сторон 44х34(мм);

–тип линий – основная;

–параметры – с осями.

2.Постройте окружность радиусом 12 мм по центру прямоугольника. В результате у вас получится следующее.

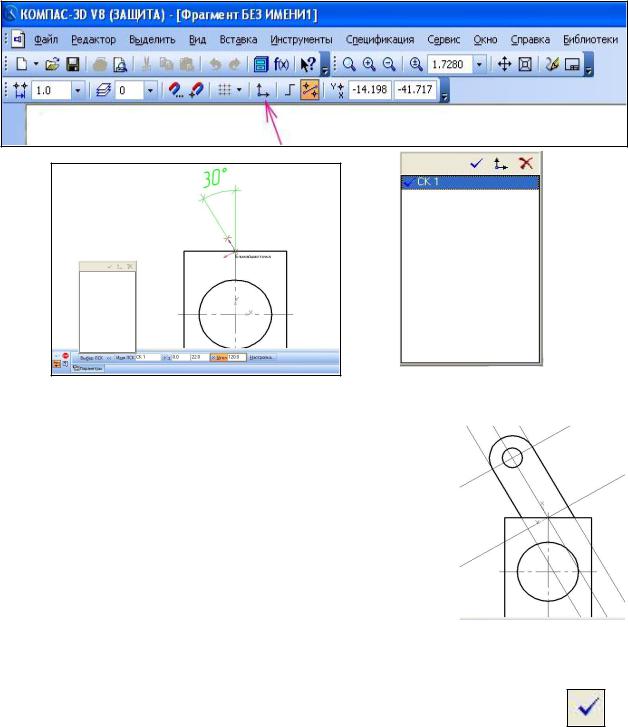

3.Вызовите меню работы с локальной системой

координат, нажав на кнопку в верхней части экрана на панели текущего состояния.

Локальная система координат (ЛСК) — это двумерная ортогональная система координат с назначенным пользователем положением начальной точки и угла поворота осей в текущем виде листа чертежа или во фрагменте. Каждой ЛСК можно присвоить имя,

15

под которым она будет отображаться в списке при выборе, удалении или изменении параметров. При установке какой-либо ЛСК в качестве текущей значения координат и углов будут измеряться относительно этой ЛСК. По умолчанию в каждом новом документе (чертеж, фрагмент) существует

глобальная система координат (ГСК), т.е. заданная изначально, где ось абсцисс x направлена горизонтально вправо, а ось ординат y — вертикально вверх. Относительно ГСК задаются все ЛСК. Например, при создании нового чертежа начало ЛСК располагается в нижнем левом углу формата.

Панель текущего состояния.

4.Задайте положение ЛСК в верхней части прямоугольника (угловой размер 30 приведен для справки)

5.Панель работы с локальными СК. При

использовании нескольких ЛСК все они отображаются в этой панели.

Кнопки управления панели:

- сделать выбранную ЛСК текущей можно при нажатии на кнопку ,

-создание новой ЛСК— ,

-удалить выбранную ЛСК — .

6.При помощи вспомогательных линий вычертите контур верхней части детали. И обведите ее при помощи дуги, окружности, отрезков.

7.Вернитесь к глобальной системе координат. Для этого выделите текущую систему координат и нажмите кнопку.

16

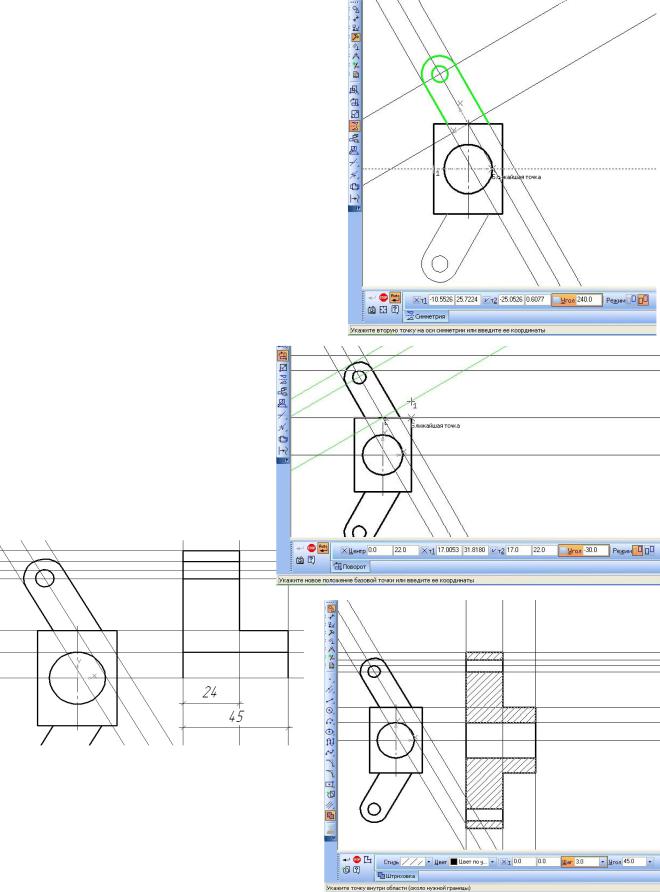

8.Выделите верхнюю часть детали и отобразите ее симметрично относительно горизонтальной оси симметрии детали.

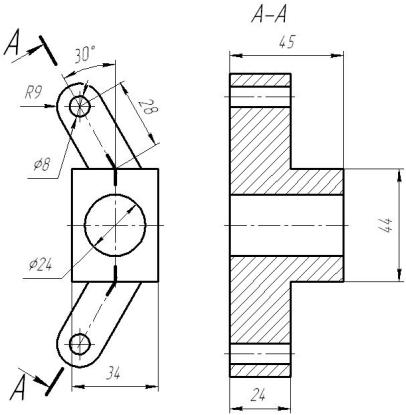

9.Постройте ломаный разрез, заменяющий вид слева. Сначала проведите линии связи, в виде горизонтальных линий проведенных через характерные точки фронтальной проекции детали, затем –

горизонтальную вспомогательную линию через центр детали.

10.Выберите наклонные

вспомогательные линии построения верхней части детали и поверните их относительно, точки начала ЛСК, так чтобы они расположились горизонтально.

11.Проведите

вертикальные линии на расстоянии 24 мм и 45 мм. И получившееся очертание обведите при помощи отрезков с привязкой

пересечение.

штриховку.

17

13. Создайте два новых слоя: для вспомогательных линий и для размеров. Выделите все вспомогательные линии при помощи команды

выделить по типу , панель инструментов выделение, и при помощи контекстного меню переведите их в слой для вспомогательных линий. Сделайте этот слой невидимым. Далее, необходимо назначить слой для размеров «текущим», проставить все размеры, создать оставшиеся текстовые надписи и оформить изображение в виде конструкторского документа, т. е. чертежа

14. Выполните отчет и презентацию и сохраните их в той же папке, в которой хранится ваш чертеж.

Выводы

1.Программа КОМПАС-3D обладает удобными средствами выполнения графических построений: а) вспомогательные линии бесконечной длины позволяют создавать сетку для удобного выполнения построений; б) средства логической привязки позволяют математически точно найти точку чертежа по заданному логическому условию; в) применение нескольких слоев при выполнении чертежа позволяет представить чертеж из тематически различных фрагментов (например, один слой чертежа содержит изображения предмета, а второй слой – размеры чертежа).

2.При формировании текстового документа возможно включение графических изображений, как в виде копии экрана, так и в виде объекта КОМПАС-3D.
