Расшифровка обозначений Автоматический выключатель Tmax
T ХХ ХХХ Х Х
Т условное обозначение серии автомат ABB Tmax
Обозначение габарита
Обозначение ПКС
B 16 кА
C 25 кА
N 36 кА
S 50 кА
70 кА
L 85 кА (для выключателя Т2) или 120 кА (для выключателей Т4 и Т5)
V 200 кА
номинальный ток автомата
вид расцепителя
TMF - Tермомагнитный расцепитель с фиксированным тепловым и электромагнитным порогами срабатывания
TMA - Термомагнитный расцепитель с регулируемым тепловым и электромагнитным порогами срабатывания
MF - Только электромагнитный расцепитель с фиксированным порогом срабатывания
TMD - термомагнитный расцепитель с регулируемым тепловым и фиксированным электромагнитным порогами срабатывания
TMG - Термомагнитный расцепитель для защиты генератора
MA - Только электромагнитный расцепитель с регулируемым порогом срабатывания
PR222 – электронный расцепитель
Уставки по току перегрузки и КЗ для термомагнитных расцепителей
Виды защит и уставка по току перегрузки для электронного расцепителя
Защита S- От короткого замыкания с задержкой срабатывания
Защита L От перегрузки
Защита I -От короткого замыкания с мгновенным срабатыванием
Защита G От замыкания на землю Функция U: Защита от перекоса или обрыва фазы с определённым временем задержки срабатывания
R Защита от заклинивания ротора с определённым временем задержки срабатывания
Кол-во полюсов
Виды присоединений
Уставка защиты нейтрали
равна 50 % или100% от уставки защиты фаз, А
Обозначения характеристик на внешней панели выключателя.

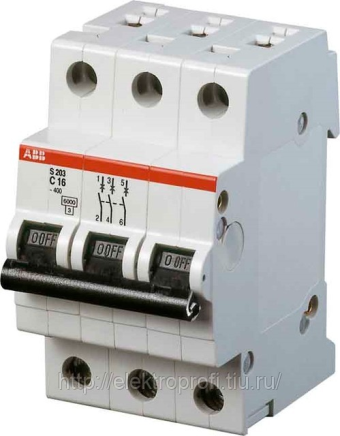

1) Заводская маркировка в данном случае
S – серия автомата
202 – последняя 2 – это количество полюсов
2) С – тип ВТХ (время токовой характеристики)
3) Номинальное напряжение. 400 – 380 В. Линейное напряжение 0,4 кВ
4) Отключающая способность автоматических выключателей
5) Обозначение выключателя на схеме
Полюса.

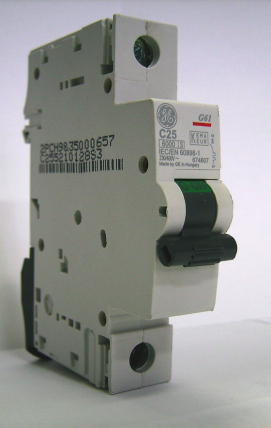

Однополюсные выключатели применяются для коммутации потребителей в однофазных цепях, а также цепях постоянного тока. Номинальные токи однополюсных автоматических выключателей колеблются от 0,5 до 125 Ампер.(рис.2)

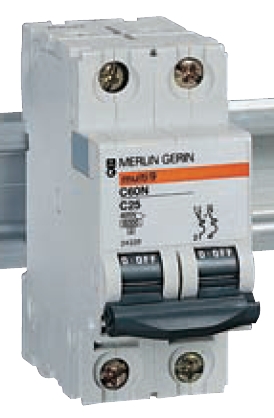

Двухполюсные выключатели применяются для коммутации потребителей в двухфазных цепях или цепях «фаза» плюс «ноль», а также цепях постоянного тока. Номинальные токи двухполюсных автоматических выключателей колеблются от 0,5 до 125 Ампер.(рис.3)
Трехполюсные выключатели общего применения служат для защиты силовых, осветительных и других электроустановок, а также электродвигателей от аварийных режимов, коротких замыканий, перегрузок по току и понижения напряжения. Они предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой. Автоматические выключатели трехполюсного исполнения применяются в цепях переменного тока с трехфазной нагрузкой (например, асинхронный двигатель с короткозамкнутым ротором) или в цепях две «фазы» плюс «ноль». Номинальные токи трехполюсных выключателей, не применяемых в силовых цепях, колеблются от 0,5 до 125 Ампер.(рис.4)

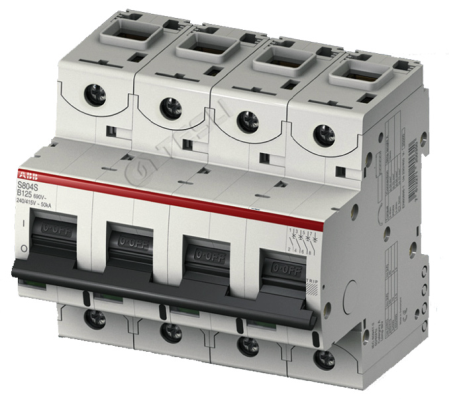

Четырехполюсные выключатели применяются в цепях переменного тока три «фазы» плюс «ноль». Номинальные токи четырехполюсных автоматических выключателей, не применяемых в силовых цепях, колеблются от 0,5 до 125 Ампер.(рис.5)
Рис.2 Рис.3 Рис.4 Рис.5
