Электромагнитные реле
Электромагнитное
реле [13,18] состоит из контактной системы
и электромагнита в качестве
электромеханического преобразователя
(рис. 4.9.1). Это основной тип электрических
контактных реле. По типу электромагнита
различают электромагнитные рел
е
нейтральные и поляризованные.
Н
Рис. 4.9.1.
Электромагнитное реле клапанного типа:
а - с замыкающим контактом, б - размыкающий
контакт, в - переключающий контакт
Устройство электромагнитных нейтральных реле. Электромагнит реле состоит из катушки 1 (рис. 4.9.2), намотанной изолированным проводом, внутри которой помещен сердечник 2 из мягкой стали. С одной стороны он прикреплен к неподвижной части магнитопровода 3 (ярму), а с другой стороны оканчивается полюсным наконечником 9, который немного выступает из катушки. Подвижно закрепленный якорь 4, с помощью оттяжной пружины 8, удерживается на некотором расстоянии от полюсного наконечника. На якоре укреплена тонкая упругая пластина 5 с контактом 6. Это подвижный контакт реле. Против него на некотором расстоянии расположен неподвижный контакт 7, который укреплен на упругой тонкой пластинке. При пропускании тока по обмотке сердечник намагничивается и притягивает якорь, то есть срабатывает реле. Контакты 6 и 7 при этом замыкаются. При отключении обмотки от источника тока сердечник размагничивается, якорь под действием пружины возвращается в прежнее положение и контакты 6, 7 размыкаются.
Нейтральные
реле имеют ряд разновидностей: различаются
количеством обмоток, числом витков и
сопротивлением обмоток, а также
количеством к
Рис.
4.9.2. Конструкция нейтрального
электромагнитного реле
онтактов.
Часто электромагнитные реле выполняются
в герметическом кожухе. Самые малые из
них имеют объем менее 1
см3,
вес 1 - 2 г
при РСР
@
0.1 Вт и одном
контакте. Нейтральные э
Поляризованное электромагнитное реле. Характер работы поляризованного реле в отличие от нейтрального зависит от направления тока в его обмотке, то есть от полярности напряжения на ее выводах. Отсюда и название - поляризованные реле.
П

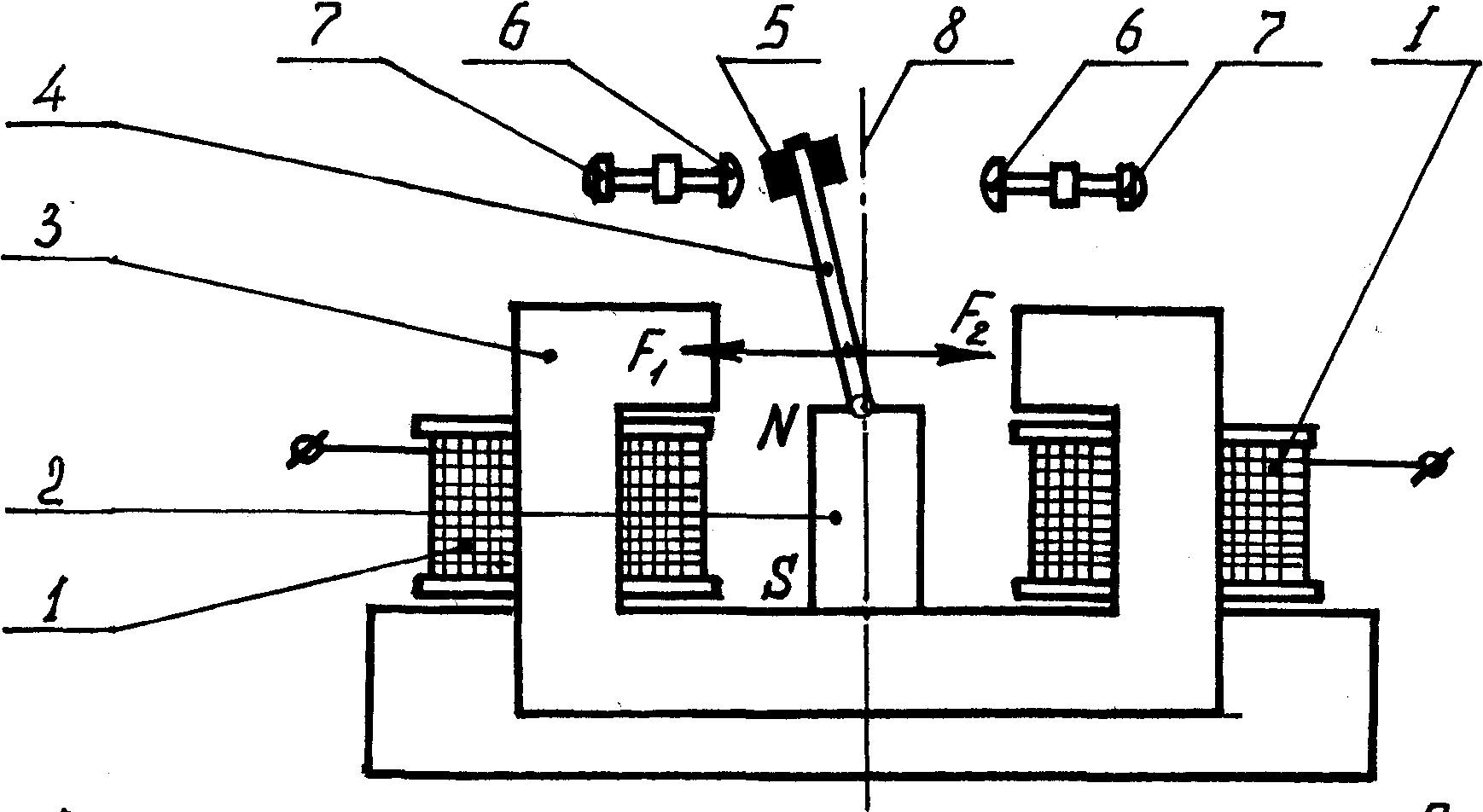

Рис.
4.9.3. Конструкция поляризованного
электромагнитного реле: 1
- катушка электромагнита, 2
- постоянный магнит, 3
– магнитопровод, 4
– якорь, 5
- подвижный контакт, 6
- неподвижный контакт, 7
- регулировочный
винт, 8
- линия нейтрального положения якоря
днопозиционным.
На рис. 4.9.3 показано двухпозиционное
электромагнитное реле, в котором
использован двухпозиционный поляризованный
электромагнит. В зависимости от полярности
входного постоянного тока замыкается
один из двух контактов реле и остается
замкнутым после снятия сигнала. Для
переключения якоря к другому неподвижному
контакту надо подать на обмотку реле
сигнал другой полярности.
В трехпозиционном реле используется соответственно трехпозиционный магнит, у которого имеется возвратная пружина, возвращающая якорь в нейтральное (вертикальное) положение после снятия сигнала. При отсутствии сигнала оба контакта разомкнуты. Для замыкания одного из них необходимо наличие входного сигнала соответствующей полярности. По сравнению с нейтральными реле поляризованные реле имеют более высокую чувствительность, коэффициент управления и быстродействие. Поляризованные реле - это маломощные, высокочувствительные и быстродействующие реле.
Разновидностью
электромагнитных реле являются
вибропреобразователи,
или вибраторы, предназначены для
преобразования постоянного тока в
переменный и наоборот, то есть используются
в качестве модуляторов и демодуляторов.
Такие устройства широко применяются
при усилении постоянных токов и
напряжений. На рис. 4.9.4 приведена схема
преобразования напряжения постоянного
тока в напряжение переменного тока.
Контакты вибратора (К)
подключают с определенной частотой
один из входных зажимов то к началу, то
к концу первичной обмотки трансформатора,
в то время как в
Рис. 4.9.4. Вариант
схемы преобразования постоянного тока
в переменный с помощью вибратора
торой
зажим постоянно присоединен к средней
точке этой обмотки. При этом во вторичной
обмотке наводится ЭДС, частота которой
равна частоте вибрации якоря, а величина
определяется коэффициентом трансформации
трансф
Вибраторы изготавливаются в виде поляризованных электромагнитных реле и по сравнению с нейтральными являются более быстродействующими.
В
Рис.
4.9.5. Резонансное электромагнитное реле
