Условные обозначения и маркировка резисторов

Система условных обозначений предусматривает как полные, так и сокращенные условные обозначения [6,9].

Полное обозначение обычно используется в технической документации, например, Р1 - 33И - 0,25 Вт - 100 кОм  2% А. 0.467.027 ТУ. Оно состоит из сокращенного обозначения (Р1-– 33И), обозначений и величин основных параметров и характеристик (0,25 Вт - 100 кОм  2%), группы по уровню шумов (А), обозначений документа на поставку (0.467.027 ТУ).

Сокращенное условное обозначение состоит из трех элементов: первый - буква или сочетание букв, обозначающих подкласс резистора; второй элемент указывает на вид резистивного элемента и третий - порядковый номер разработки и конструктивное исполнение резистора (табл. 4.5.1).

Маркировка резисторов содержит полное или кодированное обозначение номинальных сопротивлений и их допускаемых отклонений. Полное обозначение состоит из значения номинального сопротивления и обозначения единицы измерения (Ом - ом, кОм - килоом, МОм - мегаом; ГОм - гигаом, ТОм - тераом). Например, 363 Ом, 100 кОм; 4,7 МОм; 3,3 ГОм; 1ТОм. Кодированное обозначение состоит из трех или четырех знаков, включающих две или три цифры и букву. Буква обозначает множитель, на который умножается цифровое обозначение. Буквы R, K, M, G, T соответствуют множителям 1, 10³, 10⁶, 10⁹, 10¹². Например, 0,1 Ом - R1. Буквенные и цифровые коды, используемые для маркировки резисторов, могут показывать марку материала, из которого изготавливается корпус резистора и его токопроводящий слой; обозначать конструктивное исполнение и конструктивные особенности, значение сопротивления и максимально возможные отклонения от наминала, номинальную мощность рассеяния; максимальное значение ЭДС шумов, дату изготовления резистора (табл. 4.5.2).

Таблица 4.5.1. Система условных обозначений резисторов

Элементы обозначений			Примеры обозначений
первый	второй	третий
Р – резисторы постоянные РП – резисторы переменные	1 – непроволочные	Порядковый номер разработки	Р1-4 – постоянный непроволочный резистор с порядковым номером разработки 4
ТР – терморезисторы	Полупроводниковые материалы не обозначаются	Порядковый номер разработки	ТР-4 – терморезистор с отрицательным ТКR с порядковым номером разработки 4
ВР – варисторы постоянные	То же	То же	ВР-4 – варистор постоянный с порядковым номером разработки 4.

Система ранее использованных условных обозначений

Элементы обозначений			Примеры обозначений
первый	второй	третий
С – резисторы постоянные СП – резисторы переменные СПО – резистор переменный	1 – пленочные углеро- дистые или бороуглеродистые резисторы 2 – металлопленочный резистор или металло- оксидный; 3 – пленочный резистор композиционный; 4 – объемный резистор 5 – проволочный резистор	Порядковый номер конструктивного исполнения разработки резистора	С2-1 – постоянный непроволочный металлопленочный резистор с порядковым номером разработки 10 (прецизионный)
СТ- термо-резисторы	Материал этих резисторов не указывается, но дается порядковый номер разработки	-	СТ3 – постоянный непроволочный терморезистор с порядковым номером разработки 3
СФ- фоторезистор	То же	-	СФ2 – постоянный непроволочный фоторезистор с порядковым номером разработки 2
1 - варисторы		-	СН1-2 – варистор с порядковым номером конструктивной разработки 2

Постоянные резисторы, изготавливаемые на основе угольной или металлооксидной пленки малогабаритного исполнения, могут иметь цветовую кодовую маркировку обозначения их номинального сопротивления и предельно допускаемого отклонения (табл. 4.5.3) Такая маркировка [9] наносится на поверхность резистора в виде концентрических поясов (колец) краской различного цвета, число и размеры которых обозначают определенные цифры, соответствующие значениям кодируемых величин. Первые два цвета на поясах показывают две значащие цифры сопротивления резистора, выраженного в омах в полном соответствии с установленными параметрическими рядами. Третий цветной пояс означает степень при множителе 10, четвертый цветной пояс определяет величину допускаемого отклонения от номинального значения сопротивления резистора. При маркировке высокоточных резисторов наносится пять цветных колец, что позволяет обозначить три значащие цифры сопротивления резистора.

Таблица 4.5.2. Примеры полной буквенно-цифровой маркировки резисторов с помощью буквенно-цифрового кода

Обозначение на резисторе	Характеристика резистора
1.5 Ом 1% 98 1Е5 1%98 1R5P98	Три вида маркировки постоянного резистора.
	Номинальное сопротивление резистора равно 1.5 Ом.
	Допускаемое отклонение от номинального значения сопротивления равно  1%
	Дата изготовления - 1998 год.
CП-1 680 В 5–99 В – 0.5 Вт	Резистор переменный экранированный
	Максимальное сопротивление резистора равно 680 Ом
	Допускаемое отклонение от номинального значения сопротивления равно  20%
	Дата изготовления - май 1999 год.
	Резистор имеет обратно-логарифмическую характеристику функциональной зависимости изменения сопротивления (В)
	Номинальная мощность резистора 0.5 Вт.

Таблица 4.5.3. Маркировка цветовым кодом значений номинальных сопротивлений и допускаемых отклонений

Цвет полосы на корпусе резистора	1-я и 2-я цифры, Ом	3-я цифра (множи-тель)	Допуск. отклоне-ние, ,%	ТКР, 10-6/ 0С,
Серебряный Золотой Черный Коричневый Красный Оранжевый Желтый Зеленый Голубой Фиолетовый Серый Белый Без окраски	- - 0 1 2 3 4 5 6 7 8 9 -	10-2 10-1 1 10 102 103 104 105 106 107 108 109 -	10 5 - 1 2 - - 0,5 0,25 0,1 - - 20	- - 250 100 50 15 25 20 10 5 1 - -

В лабораторной работе для исследования параметров резисторов используется измерительная установка, в которой применена схема несбалансированного моста (рис. 4.5.4). О величине измеряемого сопротивления судят по степени разбаланса, то есть по величине тока в диагонали моста I_Д. Измеряемое сопротивление R_Х является одним из плеч мостовой схемы: R₁, R₄, R_Х, R₅. Величины этих сопротивлений подобраны таким образом, что при соответствии сопротивления R_Х номиналу мост сбалансирован и ток в диагонали I_Д равен нулю. При отклонении R_Х от номинала, ток в диагонали I_Д становится отличным от нуля и стрелка прибора отклоняется.

В

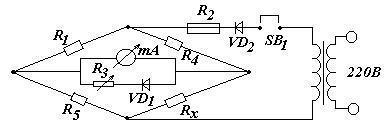

Рис. 4.5.4. Схема измерительного моста

работе исследуется набор из 40 резисторов - 4 ряда по 10 резисторов. Выбор резистора в ряде осуществляется переключателем «Г1», ряда резис тора - переключателем «Г2» на передней панели измерительного моста. Все резисторы одного номинала и взяты из одной партии. Это позволяет получить наглядное представление о разбросе параметров реальных радиокомпонентов.

Результаты измерений физической величины носят случайный характер и зависят от многих факторов, влияние которых учесть заранее невозможно. Если число измерений одного и того же параметра (например, сопротивления резисторов одного наминала и из одной партии) достаточно велико, то в значениях, принимаемых случайной величиной, обнаруживаются некоторые закономерности.

Пусть в n опытах измеряемая величина приняла m раз некоторое значение х, тогда для этого значения отношение

Р^* = m/n, (4.5.7)

будет частотой события.

Сумма произведений всех значений случайной величины на их частоту называется средним арифметическим значением случайной величины:

 х  = (4.5.8)

При небольшом числе измерений частота событий в значительной мере имеет случайный характер и может заметно изменяться от одной группы опытов к другой. Однако при увеличении числа измерений она теряет свой случайный характер и приближается к некоторой случайной величине Р - статической вероятности события:

P = . (4.5.9)

Отклонение случайной величины от ее среднего значения характеризуется дисперсией, которая для опытных данных определяется формулой

D =  х)²P_i. (4.5.10)

Для того чтобы оценить рассеяние случайной величины в единицах той же размерности, вводят понятие среднего квадратичного отклонения:

 = . (4.5.11)

Соотношение, устанавливающее связь между возможными значениями величины и соответствующими им вероятностями, есть закон распределения случайной величины, который может быть задан в разных формах:

• ряд распределения (для дискретных величин);

• функция распределения;

• кривая распределения (для непрерывных величин).

С уществует множество законов распределения случайных величин. Наиболее распространенным и общим является нормальный закон распределения, для которого среднее арифметическое значение случайной величины является наиболее вероятным (рис. 4.5.5).

К

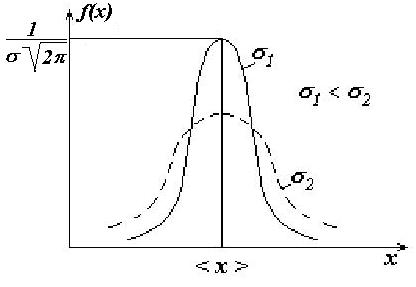

Рис. 4.5.5. Кривые, характеризующие нормальный закон распределения случайных величин

ривая, характеризующая закон распределения, симметрична относительно прямой х = х, так как отклонения случайной величины вправо и влево от х являются равновероятными. Форма кривой распределения зависит от величины среднего квадратичного отклонения (рис. 4.5.5). Максимальное значение функции распределения вероятности при х =  х  принимает вид

f_max = f( х ) = . (4.5.12)

Совокупность всех значений случайной величины называется простым статистическим рядом. Так как простой статистический ряд оказывается большим, его преобразуют в статистический ряд. Для этого весь диапазон изменения случайной величины делят на несколько равных интервалов и для каждого подсчитывают число m_i значений случайной величины, попавших в данный интервал. Затем вычисляют частоту случайной величины Р_i^* для каждого интервала ∆х_i и среднее значение случайной величины в каждом интервале  х_i .

П о статистическому ряду строят гистограмму, для чего по оси абсцисс откладывают интервалы, являющиеся основаниями прямоугольников, высоты которых равны Р_i^*/∆х_i (рис. 4.5.6).

К

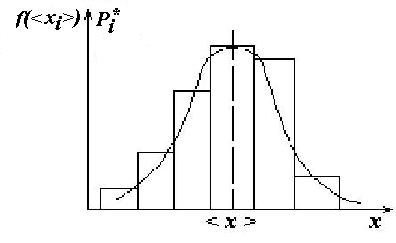

Рис. 4.5.6 Гистограмма

огда случайная величина распределена по нормальному закону, для построения кривой распределения находят значения функции распределения вероятностей при х =х_i:

f( х_i ) = ехр[- ]. (4.5.13)

Эту функцию можно представить в виде

f( х_i ) = , где z_i = | х_i  -  х |/σ. (4.5.14)

Значения функции f₀(z_i) приведены в табл. 3 Приложения, расположенном на рабочем столе.
