Выбор парогенераторов и пиковых котлов

Требования, соблюдаемые при выборе парогенераторов:

1. крупные ТЭЦ проектируются по блочной схеме с установкой моно- или дубль блоков. Производительность парогенераторов выбирается исходя из максимального расхода пара на турбину и расхода пара на собственные нужды ТЭЦ ( ) и определяется как:

, т/час (5)

2. Параметры свежего пара, вырабатываемого парогенераторами, должны соответствовать параметрам пара перед турбинами, а тип парогенератора – виду топлива, сжигаемому на ТЭЦ. Результаты выбора фиксируются в табл. 3.

Пиковая (кратковременная) часть отопительной нагрузки (Q_пик^час) покрывается из пиковых водогрейных котлов типа КВГМ:

Q_пик^час= (1 – _ТЭЦ^час ' ) · Q_макс^отоп ,Гкал/час (6)

2.3.1.2 Планирование режимов работы энергетического оборудования

Определение годовой выработки электроэнергии

Электроэнергия на ТЭЦ производится по теплофикационному (Э_т) и конденсационному (Э_к) режимам.

,кВт · ч/год (7)

,кВт · ч/год (8)

где – удельная выработка электрической энергии на тепловом потреблении: из отборов 10 атм (кВт·ч/т.пара) и из отборов 1,2 атм (кВт·ч/Гкал);

Д_год^{отб 10} – годовой отпуск пара из отборов с p_отб = 10 атм, т пара/год;

Q_год^{отб 1,2} – годовой отпуск тепла из отборов с p_отб = 1,2 атм, Гкал/год;

Годовой отпуск пара из отборов p_отб = 10 атм определяется:

(9) ,т пара/год (9)

где Д_макс^отб 10 – максимальный отпуск пара из производственного отбора турбин, т пара/час;

h_т¹⁰ – число часов использования максимальной нагрузки отборов 10 атм, час/год

Максимальный отпуск пара из отборов 10 атм равен номинальному значению отбора, если максимум производственной нагрузки равен или больше величины номинального отбора, т.е. Д_макс^произ  Д_ном^отб 10; либо равен максимальной производственной нагрузке, если последняя меньше вели­чины номинального отбора турбин, т.е. Д_макс^произ < Д_ном^отб 10.

Число часов использования максимальной нагрузки отборов 10 атм принимается равным числу часов использования максимальной производственной нагрузки потребителей.

Максимальная загрузка отборов по пару 1,2 атм соответствует номинальной величине отбора:

(10)

Для упрощения расчетов принимается, что из отборов турбин типа "Т" покрывается только отопительная нагрузка, и тогда для них число часов использования максимальной нагрузки отборов составит;

,час/год (11)

где h_o – число часов использования максимальной отопительной нагрузки, ч/год;

_ТЭЦ^год  – годовой коэффициент теплофикации ТЭЦ, определяемый по номограмме в зависимости от значения _ТЭЦ^час´ (рис. 1).

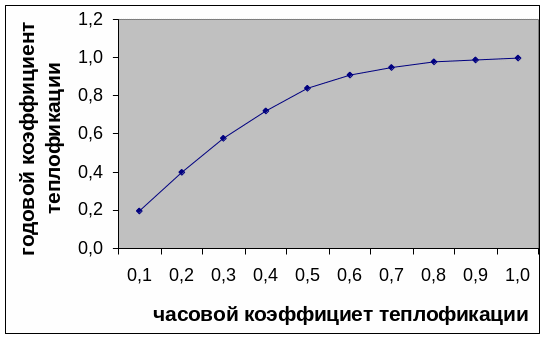

Р ис. 1 Номограмма _ТЭЦ^год = f(_ТЭЦ^час )

Из отборов давлением 1,2 атм турбин типа "ПТ" покрывается нагрузка отопления и горячего водоснабжения. Число часов использования отборов 1,2 атм турбин "ПТ" составит:

, час/год (12)

где  – средневзвешенное число часов использования максимальной нагрузки отопления и горячего водоснабжения, час/год;

_ТЭЦ^{час (с учетом г.в.)} =  – часовой коэффициент теплофикации ТЭЦ, рассчитанный с учетом покрытия из отборов нагрузки горячего водоснабжения и отопления.

Годовой отпуск тепла из отборов всех турбин в паре 1,2 атм определяется как:

(13) (13 ,Гкал/год (13)

где n – число турбин.

По одной из турбин необходимо свести баланс тепла из отборов 1,2 атм. Для этого из следует вычесть годовой отпуск тепла из отборов 1,2 атм всех турбин, кроме одной, по которой сводится баланс, т.е. и отнести эту разность на отбор той турбины, по которой сводится баланс тепла 1,2 атм, при этом число часов использования максимальной нагрузки отбора этой турбины определяется как:

,час/год (14)

где - максимальный (номинальный) часовой отпуск тепла из отбора 1,2 атм турбины, по которой сводится баланс тепла по пару 1,2 атм, Гкал/час.

Величина удельной выработки электрической энергии на тепловом потреблении рассчитывается по формуле (для каждого отбора турбины):

,кВт · ч/т (15)

,кВт · ч/Гкал (16)

где _эл – электрический к.п.д. генератора (0,98);

_м – механический к.п.д. турбины (0,98);

h – теплосодержание пара: перед турбиной h₀ , в отборе 10 атм – h_отб¹⁰, в отборе 1,2 атм – h_отб^1,2; возвращаемого конденсата пара – h_возв^1,2 , h_возв¹⁰ (табл. 3).

Для турбин с промежуточным перегревом пара и давлением пара перед турбиной 130 атм необходимо учесть дополнительный теплоперепад h_пп=100 ккал/кг.

,кВт · ч/Гкал

Таблица 3
