4.2. Прилад диференційно–трансформаторної системи ксд–250
Прилад призначений для виміру і реєстрації на дисковій діаграмі сигналів від диференційно–трансформаторного датчика витрати, тиску, рівня (у вузьких межах) і ін., що мають стандартні вихідні сигнали 0–10 або –10...0...+10 мГн; сигналізації і регулювання параметрів технологічного процесу; перетворення вхідного сигналу у вихідний уніфікований безперервний струмовий або частотний сигнал. Принципова схема цього приладу в комплекті з первинним перетворювачем наведена на сторінці 10 рекомендованої літератури [3], а зовнішній вигляд приладу КСД–250–3211 на рис. 4.2.
Рисунок 4.2 – Зовнішній вигляд вторинного приладу моделі КСД 250
Цифри модифікації цієї моделі мають наступну розшифровку: 3 – прилад, що має швидкодію 16 с і час оберту диска 8 год; 2 – сигналізацію «Мало» і «Багато» та контактні виходи постійного струму +24В і –24В на реле РЭК28–1; 1 – уніфікований струмовий вихідний сигнал 0–5 мА; 1 – живлячу напругу 220В с частотою 50 Гц.
Прилад виконано у прямокутному сталевому корпусі, призначеному для щитового монтажу, має круглу шкалу довжиною по периметру 560 мм і діаметром 250 мм.
На центральній осі приладу, розташованій під кутом 45º до горизонту, встановлений повзунок 100%–ного реостатного задавальника. Кожному значенню вимірюваної величини відповідає певне положення контакту повзунка на намотуванні.
Унизу на передній панелі (зліва направо) розташовані: світлодіод сигналізації «Мало»; під ним – змінний резистор для завдання сигналізації «Мало»; світлодіод сигналізації «Багато»; під ним – резистор сигналізації «Багато»; кнопка «Контроль» для перевірки справності приладу; два резистори встановлення меж регулювання.
Схема електричних підключень приладу КСД–250–3211 наведена на рис. 4.3.
Рисунок 4.3 – Схема електричних підключень приладу КСД–250 модифікації 3211:
1, 2 – відповідно первинна і вторинна обмотки диференційно–трансформаторного перетворювача; Р – регулятор (1 – багато, 3 – мало, 2 й 4 – загальні); А – вихідний сигнал 0–5 мА; А1 – сигнал реле РЭК28–1 для сигналізації «мало» (10 – контакт замкнуть; 11 – контакт розімкнуть, 13 – загальний); А2 – сигнал на реле «багато» (12 – контакт замкнутий; 14 – контакт розімкнутий).
4.3. Прилади пневматичної гілки
Зовнішній вигляд ротаметра з уніфікованим пневматичним вихідним сигналом наведений на сторінці 184 [2], а також на сторінці 161 [4].
Принципова схема ротаметра з уніфікованим вихідним пневматичним сигналом наведена на стор. 89 [5].
Розрахунок такого ротаметра аналогічний розрахунку ротаметра з електричним вихідним сигналом наведений на сторінках 89–95 літератури [5].
Дані прилади працюють у комплекті з датчиками, що мають уніфікований пневматичний сигнал 20–100 кПа. Вони призначені для виміру витрати температури, рівня й інших технологічних параметрів. Зовнішній вигляд приладу серії ФК0071 наведений на малюнку 4.4.

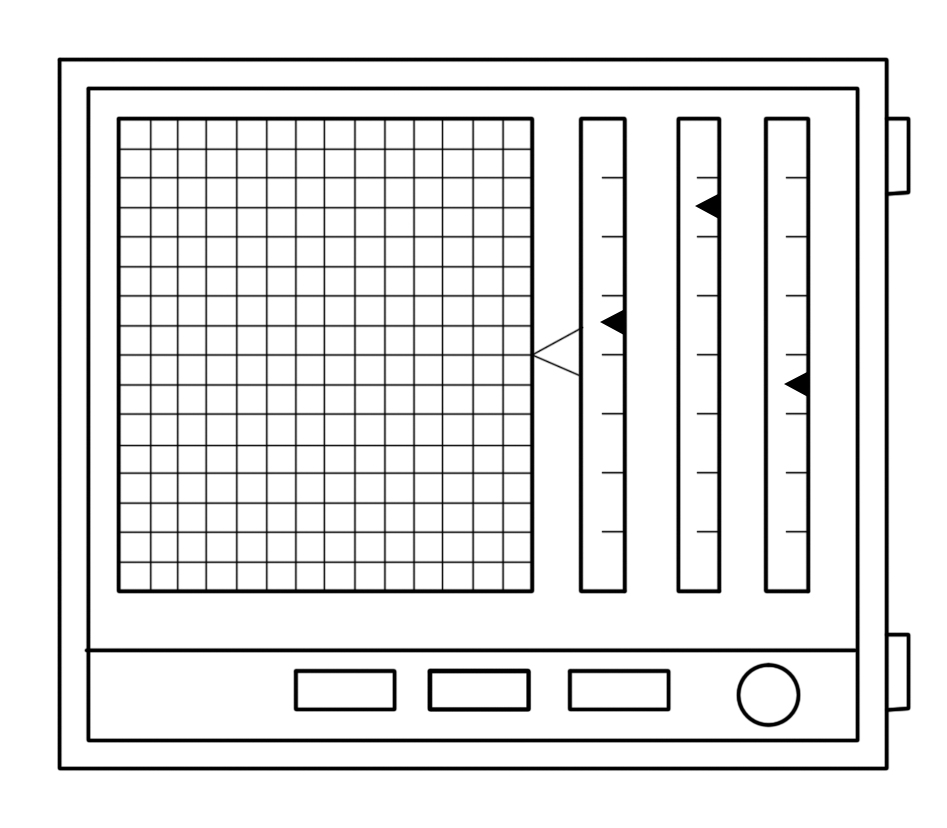

Рисунок 4.4 – Зовнішній вигляд вторинного приладу серії ФК0071.
Вимірювальна частина приладу складається із трьох шкал і діаграмного паперу. По лівій шкалі визначається величина тиску, що надходить від датчика, стрілка правої шкали вказує тиск на виконавчому механізмі, середня шкала слугує для контролю величини тиску завдання.
У нижній частині приладу розташований кнопковий механізм, що дозволяє здійснювати (зліва направо) ручне, автоматичне або автоматичне програмне регулювання. Праворуч перебуває задавач для встановлення значення регульованої величини.
Зовнішній вигляд вторинного приладу серії ФК0072 відрізняється від наведеного на рис. 4.4 тим, що він не має діаграмного паперу та записуючого пристрою. Все переднє вимірювальне поле займають три шкали, які значно ширше, ніж у приладу ФК0071.
Схеми вимірювальних пристроїв приладів ФК0071 і ФК0072 складаються із трьох блоків, кожний з яких ідентичний наведеному на сторінці 12 рекомендованої літератури [3]. На перший блок надходить сигнал контрольованого параметра, на другий – тиск величини завдання і на третій – тиск від виконавчого механізму. Живлення стисненим повітрям всіх трьох блоків здійснюється від загальної лінії.
Схема зовнішніх підключень приладів типу ФК наведена на сторінці 50 рекомендованої літератури [3].
