Озу без расслоения памяти — один контроллер на все банки.
Все ОЗУ состоит из K банков, каждый из которых может работать независимо. Ячейки памяти распределены между банками таким образом, что у любой ячейки ее соседи размещаются в соседних блоках. Что дает подобная организация памяти? Расслоение памяти позволяет во многом сократить задержки, возникающие из-за несоответствия времени доступа и цикла памяти при выполнении последовательного доступа к ячейкам памяти, т.к. при расслоении ОЗУ задержки, связанные с циклом памяти, будут возникать только в тех случаях, когда подряд идущие обращения попадают в один и тот же банк памяти. Используя организацию параллельной работы банков, в идеальном случае, можно повысить производительность работы ОЗУ в K раз. Для этих целей необходимо использовать более сложную архитектуру системы управления памятью.

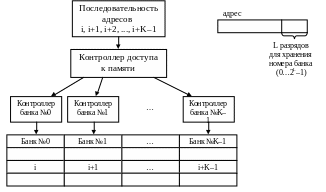

Озу с расслоением памяти — каждый банк обслуживает отдельный контроллер.
Другие свойства и характеристики оперативного запоминающего устройства мы будем рассматривать позднее по мере знакомства с основами архитектуры компьютеров и организацией и функционированием компонентов операционных систем.
1.2.3Центральный процессор
Процессор, или центральный процессор (ЦП), компьютера обеспечивает последовательное выполнение машинных команд, составляющих программу, размещенную в оперативной памяти. Термин «центральный процессор» соответствует ситуации сегодняшнего дня, когда современный компьютер имеет в своем составе значительное количество специализированных управляющих компьютеров. Подобные компьютеры могут осуществлять управление контроллерами устройств, быть встроены в сами устройства, выполнять специализированные операции над данными программы.
Рассмотрим основные компоненты обобщенной структурной организации центрального процессора (Рис. 26.).
Структура организации центрального процессора.
1.2.3.1Регистровая память
Регистровый файл (register file), или регистровая память, — совокупность устройств памяти процессора — т.н. регистров, предназначенных для временного хранения управляющей информации, операндов и/или результатов выполняемых команд. Регистровый файл обычно включает в себя регистры общего назначения (general-purpose register) и специальные регистры (special-purpose register).
Регистры общего назначения (РОН) состоят из доступных для программ пользователей регистров, предназначенных для хранения операндов, адресов операндов, результатов выполнения команд. Скорость доступа к содержимому регистров сравнима со скоростью обработки информации процессором, поэтому одной из основных причин появления регистров общего назначения было сглаживание дисбаланса в производительности процессора и скорости доступа к оперативной памяти. Наиболее часто используемые в программе операнды размещались на регистрах общего назначения, тем самым происходило сокращение количества реальных обращений в оперативную память, что, в итоге, повышало суммарную производительность компьютера. Состав регистров общего назначения существенно зависит от архитектуры конкретного компьютера.
Специальные регистры предназначены для координации информационного взаимодействия основных компонентов процессора. В их состав могут входить специальные регистры, обеспечивающие управление устройствами компьютера, регистры, содержимое которых используется для представления информации об актуальном состоянии выполняемой процессором программы и т.д. Так же, как и в случае регистров общего назначения, состав специальных регистров определяется архитектурой конкретного процессора. К наиболее распространенным специальным регистрам относятся: счетчик команд (program counter), указатель стека (stack pointer), слово состояния процессора (processor status word). Счетчик команд — специальный регистр, в котором размещается адрес очередной выполняемой команды программы. Счетчик команд изменяется в устройстве управления согласно алгоритму, заложенному в программу. Более подробно использование счетчика команд проиллюстрируем несколько позднее при рассмотрении рабочего цикла процессора. Указатель стека — регистр, содержимое которого в каждый момент времени указывает на адрес слова в области памяти, являющегося вершиной стека. Обычно данный регистр присутствует в процессорах, система команд которых поддерживает работу со стеком (операции чтения и записи данных из/в стек с автоматической коррекцией значения указателя стека). Слово состояния процессора — регистр, содержимое которого определяет режимы работы процессора, значения кодов результата операций и т.п.
