Складчасті форми залягання, читання карт. Побудова осей та шарнірів складок

Мета роботи. Навчитися розрізняти на геологічній карті ділянки із складчастим заляганням порід, визначати типи і види складок, встановлювати положення осей, осьових ліній та шарнірів складок.

Основні теоретичні положення

Складками називають хвилеподібні вигини шарів, утворені внаслідок пластичної деформації (рисунок 12.1). В кожній складці виділяють наступні елементи:

1 Замок - місце перегину шарів, або ділянка, де одне крило змикається з другим.

2 Крила - бокові поверхні складки.

3 Ядро - внутрішня частина складки.

4 Кут складки - кут утворений продовженням крил складки

5 Осьова поверхня - уявна поверхня, що поділяє навпіл кут, утворений крилами складки.

Крім осьової поверхні, можна також виділити вісь складки і і осьову лінію. Вісь складки - бісектриса кута складки в кожному певному зрізі, а осьова лінія - це лінія перетину осьової поверхні з горизонтальною площиною (рельєфом).

Осьові лінії антиклінальних складок позначаються лінією, на кінцях якої стрілочки направлені назовні, а синклінальних складок - лінією, стрілочки на кінцях якої направлені назустріч одна одній.

6 Шарнір складки - лінія перетину осьової поверхні з поверхнею нашарування ( покрівлі або підошви ) шару.

Для антиклінальних складок шарнір і осьова лінія співпадають.

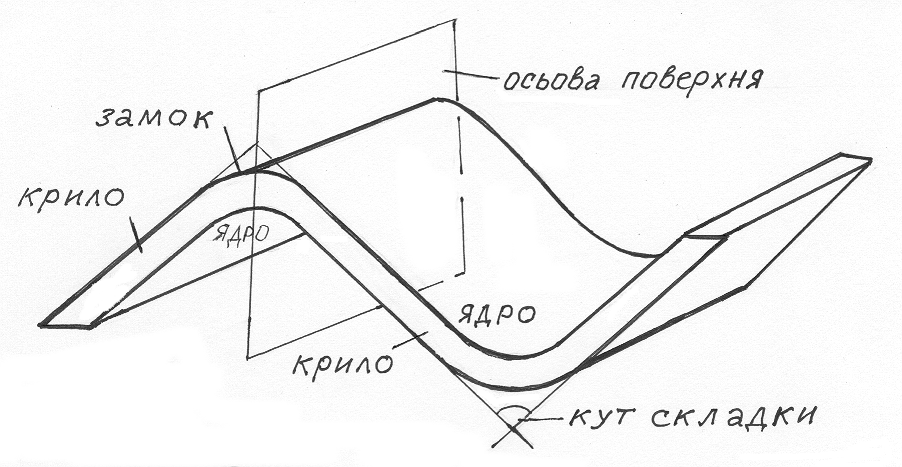

Рисунок 12.1 - Складки синклінальна і антиклінальна та їх елементи

7 Замикання - закінчення складки в місцях занурення шарніру в антикліналях і здимання його у синкліналях на горизонтальній площині або поверхні землі; в антикліналях замикання називають перикліналями, у синкліналях - центрикліналями.

Існує декілька класифікацій складок. У першу чергу вони поділяються на два типи: синклінальні, в ядрах яких розташовані найбільш молодші породи, і антиклінальні, в ядрах яких знаходяться найбільш давні породи.

Подальші класифікації проводяться за наступними ознаками:

- за нахилом осьової поверхні;

- за падінням шарів порід на крилах;

- за кутом складки і формою замка;

- за співідношенням товщин шарів на крилах і в замку;

- за співвідношенням довжини і ширини складки .

Хід виконання роботи

Студенти повинні на навчальних геологічних картах визначити ділянки із складчастим заляганням, встановити типи складок і дати їх характеристику за морфологічними класифікаціями. Для окремої ділянки за завданням викладача на кальку треба зробити викопіровку ( переносяться геологічні границі, елементи залягання, буквені і цифрові індекси), на якій необхідно побудувати осьові лінії антиклінальних і синклінальних складок і показати напрямки занурення шарнірів за допомогою стрілок.

Контрольні запитання

1 Що таке складка?

2 Які типи складок Ви знаєте і яка їх ознака?

3 Які елементи складок Ви знаєте ?

4 Які морфологічні класифікації Ви знаєте ?

5 Що таке осьова поверхня, вісь складки і осьова

лінія?

6 Дайте характеристику складок за нахилом осьової поверхні

7 Класифікація складок за формою замка.

8 Класифікація складок за кутами падіння шарів на крилах.

9 Класифікація складок за співвідношенням товщин шарів на крилах і в замку.

10 Класифікація складок за співвідношенням довжини і ширини складки.

11 Що таке довжина, ширина і висота складки ?
