2.3. Команди редагування розмірів.

Команда DIMEDIT (РЗМРЕД) - команда зміни тексту і кута нахилу виносних ліній - пункт Oblique (Нахилити) падаючого меню Dimension (Розміри). Може змінювати відразу кілька розмірів. Для зміни тексту використовуються ключі:

Ноmе (Поверни) - повернення тексту в положення, визначене для даного виду розміру за замовчуванням;

New (Новий) - зміна розмірного тексту за допомогою діалогового вікна Multiline Text Editor (Редактор багатострочного тексту);

Rotate (Поверни) - зміну кута повороту тексту.

Для зміни кута нахилу виносних ліній необхідно задати ключ Oblique (НАхили).

Команда DIMTEDIT (РЗМРЕДТЕКСТ) дозволяє керувати місцем розташування й орієнтацією розмірного тексту пункт Align text (Розмірний текст) падаючого меню Dimension (Розміри).

Запити:

Виберіть розмір:

Положення тексту (вліво/вправо/Верни/Кут):

Необхідно вказати тільки один асоціативний розмір. Якщо перемінна DIMSHO (РЗМСЛЕЖ) включена, то в міру переміщення курсору розмір динамічно обновляється. Нове положення тексту використовується для розрахунку місця розриву розмірної лінії.

Ключі Left і Right (вліво і вправо) використовуються з лінійними, радіальними і діаметральними розмірами При цьому здійснюється ліва або права выключка тексту уздовж розмірної лінії.

Ключ Ноmе (Поверни) відновлює початкове положення й орієнтацію тексту, прийняте за замовчуванням.

Ключ Angle (Кут) дозволяє задати кут, під яким буде розташовуватися текст у відповідь на запит:

Кут повороту тексту.

При цьому положення центральної точки тексту не змінюється. При переміщенні тексту або регенерації розміру кутова орієнтація зберігається. Якщо задано нульовий кут, текст відрисовується з орієнтацією, заданою за замовчуванням. Якщо задано орієнтацію тексту Горизонтально, то розмірний текст вирівнюється по розмірній лінії.

Пункт Center (Центр) вторинного меню пункту Align text (Розмірний текст) падаючого меню Dimension (Розміри) дозволяє центрувати розмірний текст.

Команда DIMOVERRIDE (РЗМПОДАВИ) дозволяє задати нові значення розмірним перемінним.

Команда забезпечує зміну існуючих розмірних примітивів відповідно до поточних установок розмірного стилю і розмірних перемінних, поточного шрифту і поточних одиниць виміру.

Запит:

Виберіть об'єкти: Вибрати розмірні примітиви

AutoCAD не пам'ятає, які розміри були проставлені за допомогою команд BASELINE (РЗМБАЗОВЫЙ) або CONTINUE (РЗМЦЕПЬ), тому зміни відступу розмірної лінії не відображаються на розмірних примітивах.

2.4. Утиліти (Керуючі розмірні перемінні)

Різноманіття видів простановки розмірів не вичерпується приведеними раніше командами. Для розширення можливостей приведених команд в AutoCAD існують керуючі розмірні перемінні, змінюючи значення яких, користувач може керувати способами простановки розмірів.

Розмірними перемінними можна керувати за допомогою розмірних стилів

Керуючі розмірні перемінні можна розділити на шість груп:

• загальні керуючі перемінні;

• перемінні керування розмірною лінією і текстом;

• перемінні керування стрільцями розмірної лінії;

• перемінні керування виносними лініями;

• перемінні визначення розмірних допусків і меж;

• перемінні керування альтернативними одиницями.

Загальні керуючі перемінні:

DIMASO (РЗМАССО) - створення асоціативних розмірів (перемикач). Якщо значення ON (Вкл), то створюються асоціативні розміри. У цьому випадку розмір створюється як блок (тобто обробляється як єдине ціле і при виконанні операцій редагування разом зі зміною образмірюваного об'єкту буде змінюватися і розмірний текст, якщо був використаний обмірюваний розмір;

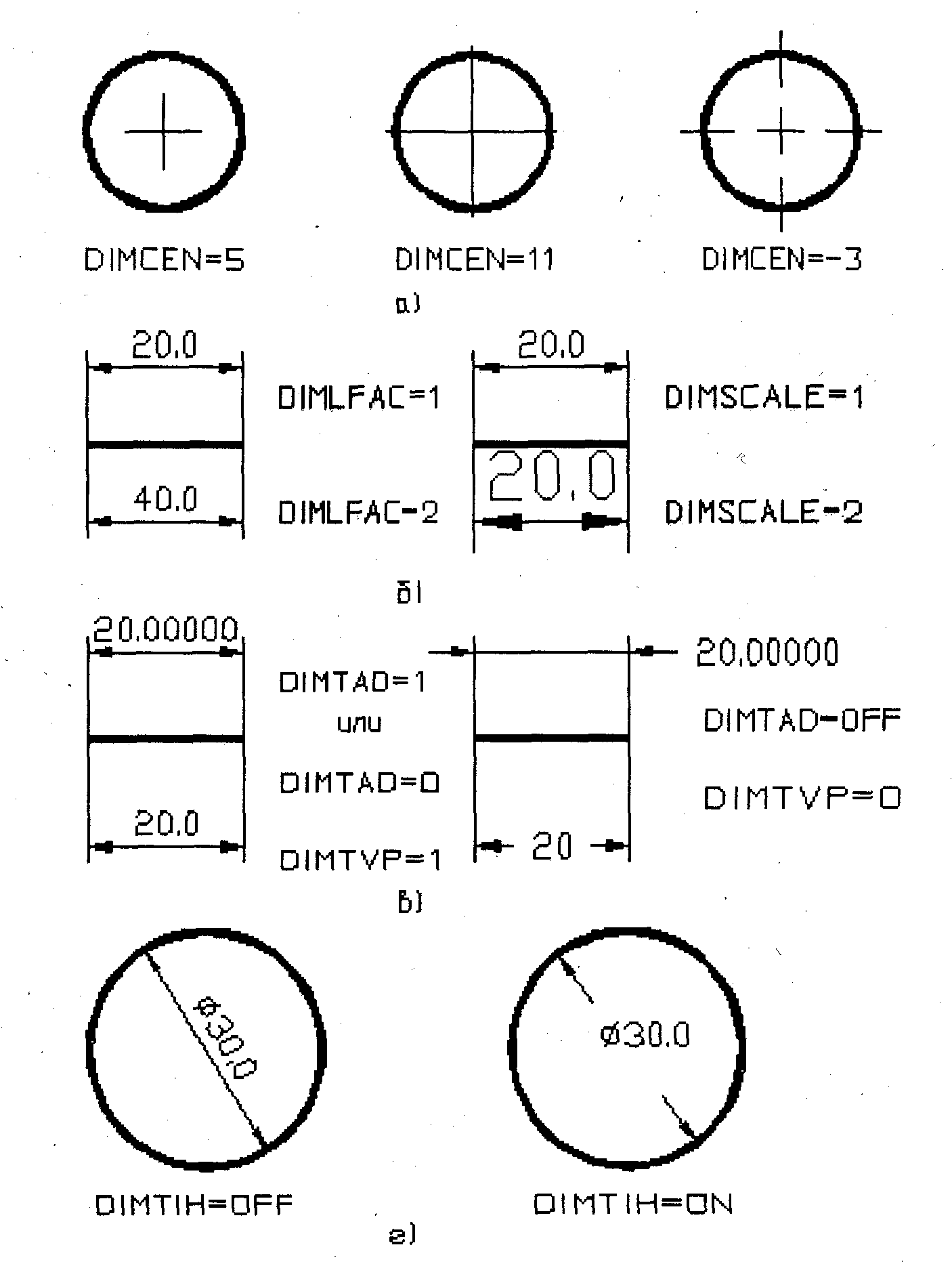

DIMCEN (РЗМЦЕНТ) - розмір маркера центра кола, дуги (відстань) Якщо значення дорівнює нулю, те центральні маркери не малюються. Якщо значення більше нуля, то воно визначає розмір маркера центра. Якщо значення негативне, то замість маркера малюються осьові лінії, а абсолютне значення визначає розмір маркерної області осьової лінії. Для розмірів діаметр і радіус маркер центра або осьових ліній малюються тільки в тому випадку, коли розмірний текст знаходиться поза колом або дугою;

DIMLFAC (РЗМДЛФ) - масштабний коефіцієнт довжини (масштаб). Використовується при створенні креслення в масштабі. AutoCAD множить усі лінійний розмірні величини при визначенні обмірюваного значення розмірного напису на величину перемінної. Таким чином, при створенні креслення в масштабі 1:2 перемінна DIMLFAC (РЗМДЛФ) повинна дорівнювати 2. Значення за замовчуванням 1. На кутові величини, допуски, точність округлення перемінна не впливає;

DIMSCALE (РЗММАСШТ) - глобальний масштабний коефіцієнт (масштаб) для всіх складових самого розміру (величини стрілок або зарубок, розмірного тексту і т.д.). Застосуємо до всіх розмірних перемінних, що задають розміри, відстані або відступи; не застосуємо до допусків, обмірюваним довжинам або кутам. Використовується, коли при одержанні твердої копії креслення не збігаються одиниці креслення й одиниці пристрою, наприклад при виводі креслення, коли одиниці креслення відповідають 0,5 одиниці пристрою (зменшення в два рази), для одержання розміру в масштабі 1:1 перемінна DIMSCALE (РЗММАСШТ) повинна дорівнювати 2.

Звичайно AutoCAD створює розмірну лінію між виносними лініями і намагається розмістити між ними розмірний текст і стрілки. Якщо місця не вистачає, текст, стрілки і розмірна лінія розміщаються поза виносними лініями.

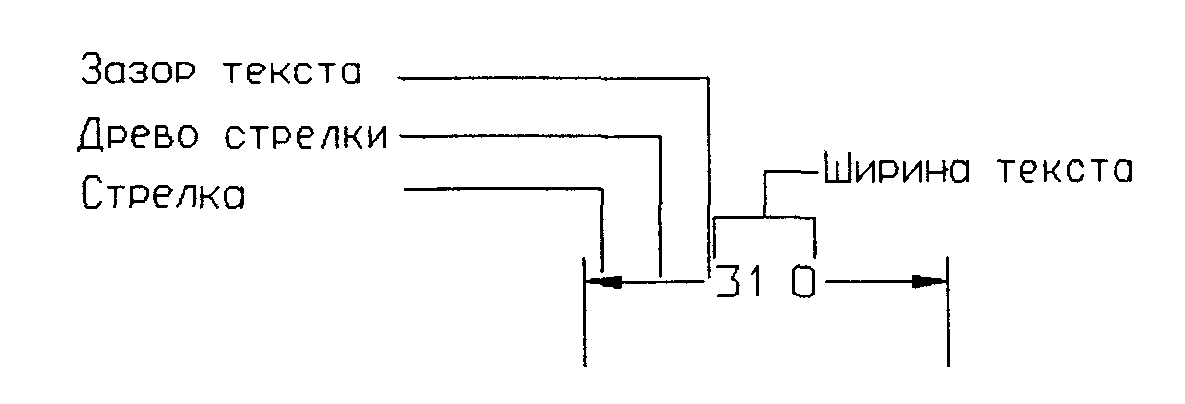

На рисунку зображені різні частини розміру, що впливають на розміщення розмірного тексту між виносними лініями. Основна формула визначення мінімальної відстані для вписування тексту між виносними лініями досить проста, однак деякі її елементи залежать від багатьох установок.

Н айпростішим способом вписування розмірного тексту між виносними лініями є зменшення величини зазору або стрілець. Можна зменшити масштаб розмірів. Можна зменшити довжину тексту, задавши відповідний формат одиниць виміру або використовуючи гарнітуру шрифту зі ступенем стиску менше одиниці.

Перемінні керування розмірною лінією і текстом:

DIMSOXD (РЗМРЛЗВ) - примусова відрисовка розмірної лінії між виносними (перемикач). При цьому DIMTIX (РЗМТМВ) повинна бути включена. Якщо DIMTIX (РЗМТМВ) відключена, перемінна DIMSOXD (РЗМРЛЗВ) не робить ніякої дії;

DIMTIX (РЗМТМВ) - текст примусово між виносними лініями (перемикач). Якщо ON (Вкл) то AutoCAD розміщує розмірний текст між виносними лініями, стрілки і розмірна лінія можуть бути поза. Якщо OFF (Откл), то результат буде залежати від типу розміру. У випадку лінійних і кутових розмірів текст буде розміщуватися між виносними лініями, якщо там досить місця. У випадку розмірів типу радіус і діаметр тексту буде винесений за межі окружності або дуги;

DIMTAD (РЗМТНРЛ) - текст над розмірною лінією. Якщо 1, то розмірний текст розміщується над розмірною лінією. Діє, коли розмірний текст розташовується між виносними лініями і під тим же кутом, що і розмірна лінія, або коли розмірний текст розташовується за межами виносних ліній. Якщо 0, то розташування тексту щодо розмірної лінії визначається перемінною DIMTVP (РЗМВПТ);

DIMTXT (РЗМТЕКСТ) - висота розмірного тексту (відстань) за умови, що висота тексту не фіксована;

DIMGAP (РЗМЗАЗ) - зазор між розмірною лінією і текстом (відстань) при розміщенні тексту в розриві розмірної лінії і використовується для визначення мінімальної довжини частин розмірної лінії при її розриві. Крім того, DIMGAP (РЗМЗАЗ) дозволяє створювати довідкові розміри - з розмірним текстом всередині прямокутника. Для цього необхідно задати негативне значення перемінної. При автоматичному обчисленні положення розмірного тексту AutoCAD буде розміщувати текст у розриві розмірної лінії при умові, що довжина кожного з залишившихся після розриву сегментів не менше величини, що задається DIMGAP (РЗМЗАЗ). Якщо текст розташований над або під розмірною лінією, то він буде розміщуватися в розриві цієї лінії тільки тоді, коли на її кінцях уміщується дві стрілки з "хвостами" не коротше 2* (DIMASZ + DIMGAP) (2 * (РЗМВЛСТ + РЗМЗАЗ));

DIMTVP (РЗМВПТ) - положення тексту по вертикалі.

DIMTIH (РЗМТМЕЖГ) - текст між розмірними лініями горизонтальний (перемикач). Якщо ON (Вкл), то текст між виносними лініями розміщується горизонтально, якщо OFF (Откл) - паралельно розмірній лінії;

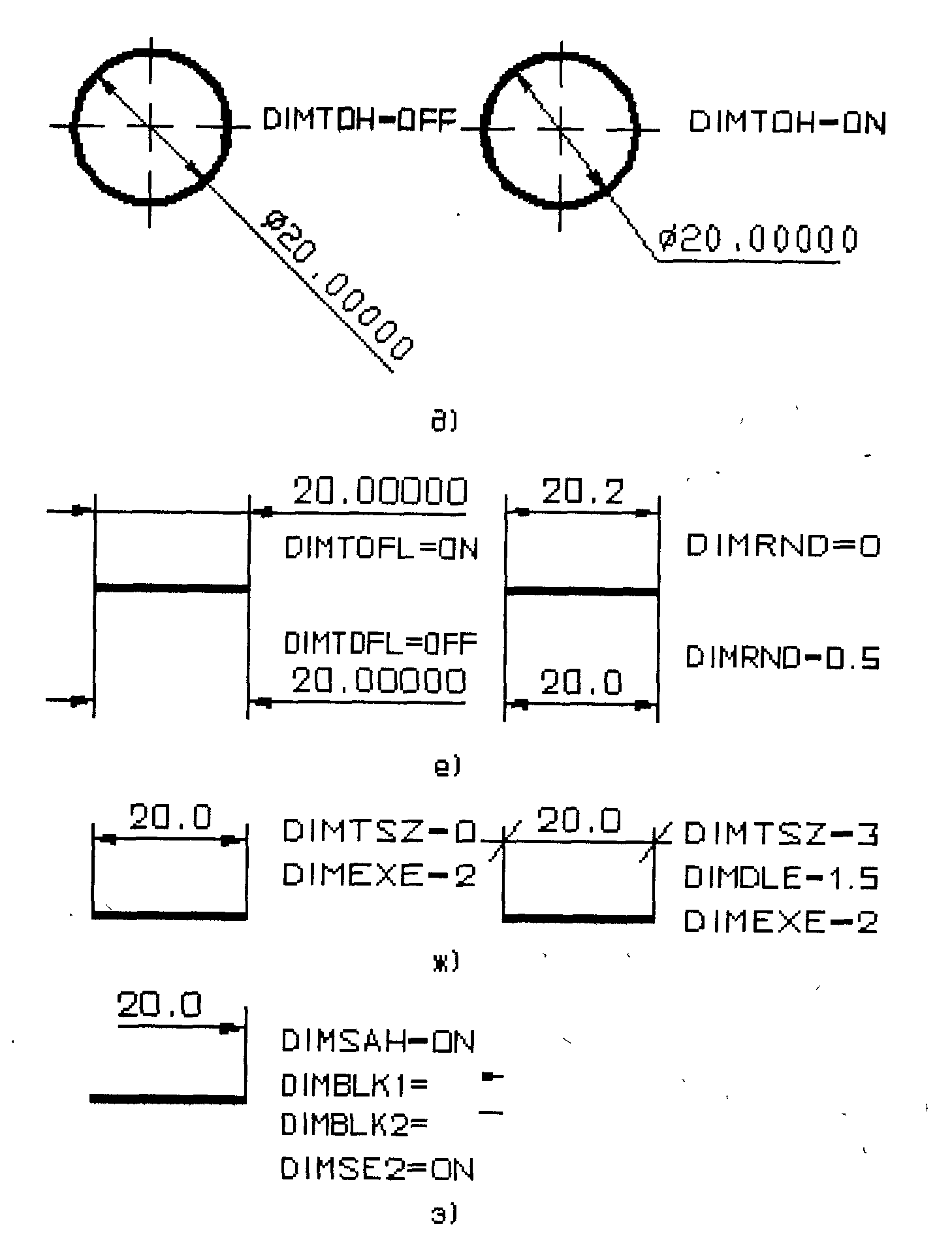

DIMTOH (РЗМТВНЕГ) - текст поза розмірними лініями горизонтальний (перемикач). Якщо ON (Вкл), то текст поза виносними лініями розміщується горизонтально, якщо OFF (Откл) - паралельно розмірної лінії.

DIMFIT - керує розміщенням тексту і стрілець між виносними лініями, а також включенням винесення для зв'язку розмірної лінії і тексту;

DIMTOFL (РЗМРЛМВ) - текст поза виносними лініями, розмірна лінія всередині (перемикач). Якщо ON (Вкл), розмірна лінія розміщується між виносними лініями, навіть якщо текст розміщується поза ними. Якщо OFF (Откл), то розмірна лінія розміщується там же (поза або всередині), де розташований розмірний текст;

DIMZIN (РЗМДФН) - нуль у форматі "фути/дюйми" (ціле). Значення перемінної впливає на архітектурні одиниці:

0 - придушити нуль футів і нуль дюймів;

1 - включити нуль футів і нуль дюймів,

2 - включити нуль футів, придушити нуль дюймів;

3 - придушити нуль футів, включити нуль дюймів.

Для придушення початкових нулів у всіх розмірах десяткового формату можна додати число 4, а для придушення усіх хвостових нулів додати число 8. При додаванні числа 12 будуть придушуватися і початкові, і хвостові нулі.

DIMRND (РЗМОКР) - точність округлення (відстань). Наприклад, якщо DIMRND (РЗМОКР) дорівнює 0,5, то величина округляється до 0,5 одиниці. Якщо 0, то без округлення. Кількість знаків після коми визначається точністю. Перемінна не впливає на кутові розміри;

DIMSHO (РЗМСЛЕЖ) - перевизначення розмірів при відстеженні (перемикач). Якщо DIMSHO (РЗМСЛЕЖ) встановлена в ON (Вкл), асоціативні розміри при відстеженні будуть перераховуватися. При введенні довжини винесення при простановці розмірів типу радіус і діаметр значення перемінної ігнорується і виконується динамічне відстеження;

DIMDLI (РЗМОРЛ) - відступ розмірної лінії (відстань). При використанні DIMBASELINE (БАЗОВИЙ) і DIMCONTINUE (ПРОДОВЖЕННЯ) розмірна лінія зміщується на цю величину, щоб уникнути накладення розмірів;

DIMCLRD (РЗМЦРЛ) - колір розмірних ліній, стрілок і винесень.

Перемінні керування стрільцями розмірної лінії:

DIMTSZ (РЗМВЛЗАС) - величина зарубки (відстань). Якщо 0, то використовуються стрілки.

DIMASZ (РЗМВЛСТ) - величина стрілки (відстань).

DIMDLE (РЗМУРЛ) - подовження розмірної лінії (відстань). Якщо перемінна DIMTSZ (РЗМВЛЗАС) відмінна від нуля (тобто замість стрілок використовуються зарубки), то розмірна лінія буде виступати за виносну лінію величину DIMDLE (РЗМУРЛ).

Перемінні керування виносними лініями:

DIMEXO (РЗМОВЛ) - відступ виносної лінії (відстань) від початкових крапок;

DIMEXE (РЗМПВЛ) - продовження виносної лінії (відстань) за розмірну лінію

DIMSE1 (РЗМПДВЛ1) - придушення першої виносної лінії (перемикач);

DIMSE2 (РЗМПДВЛ2) - придушення другий виносної лінії (перемикач);

DIMSE2=ON

DIMSE1=OFF

DIMCLRE (РЗМЦВЛ) - колір виносних ліній (номер кольору). Може приймати значення BYBLOCK (ПОБЛОКУ) і BYLAYER (ПОСЛОЮ).
