2. Завдання

На форматі А3 з рамкою та основним написом суцільними основними лініями виконати електричну принципову схему (зразок на рис.1).

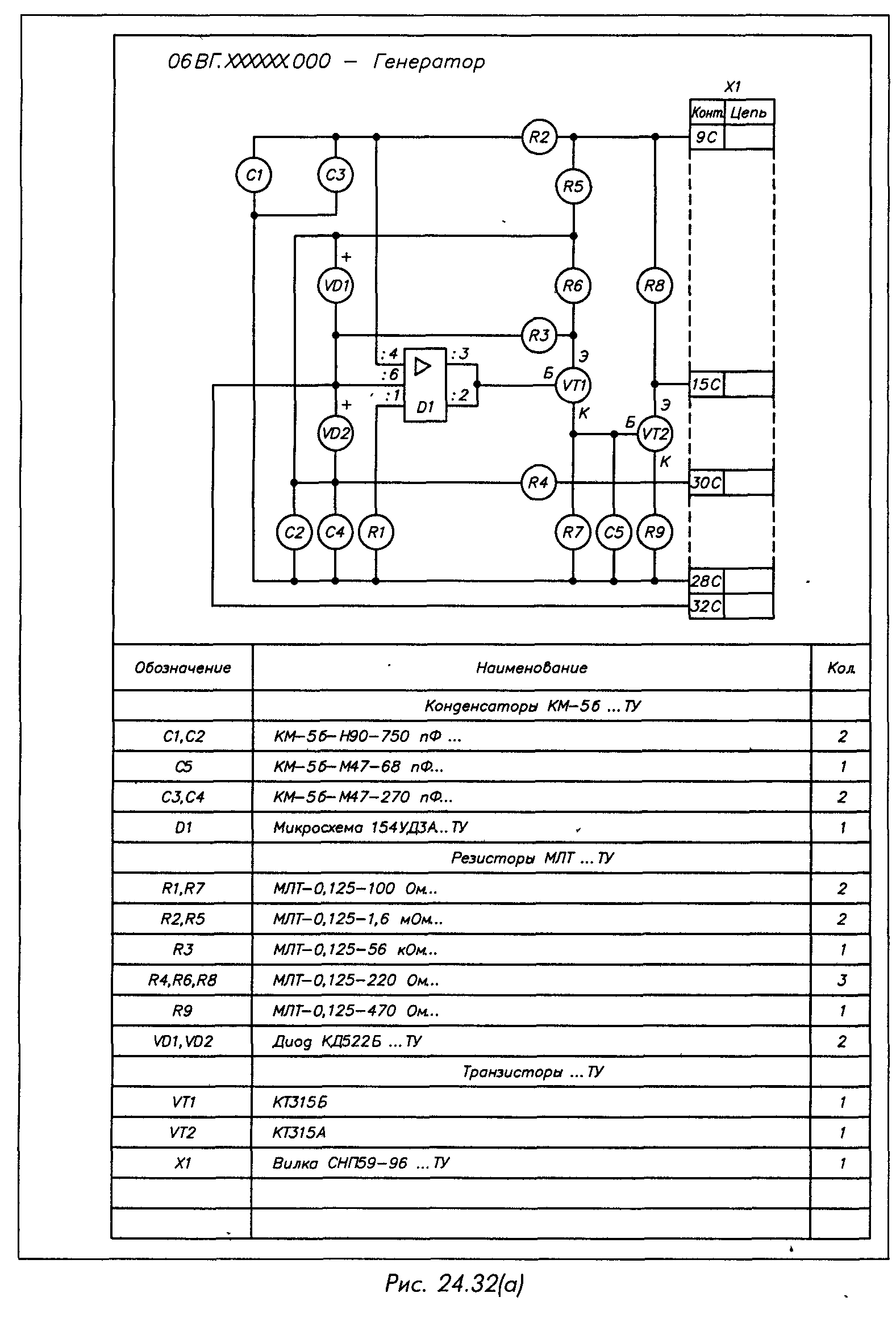

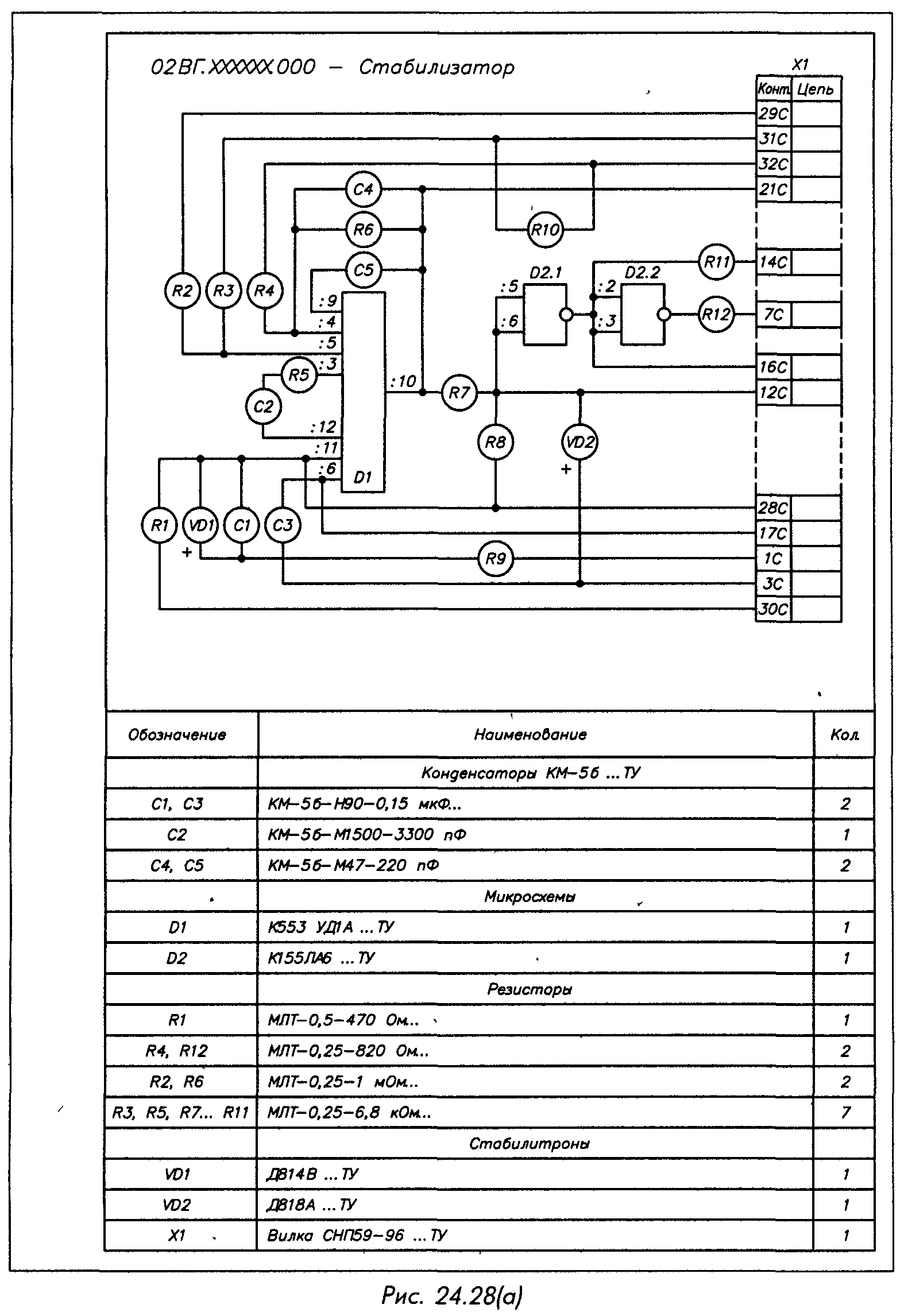

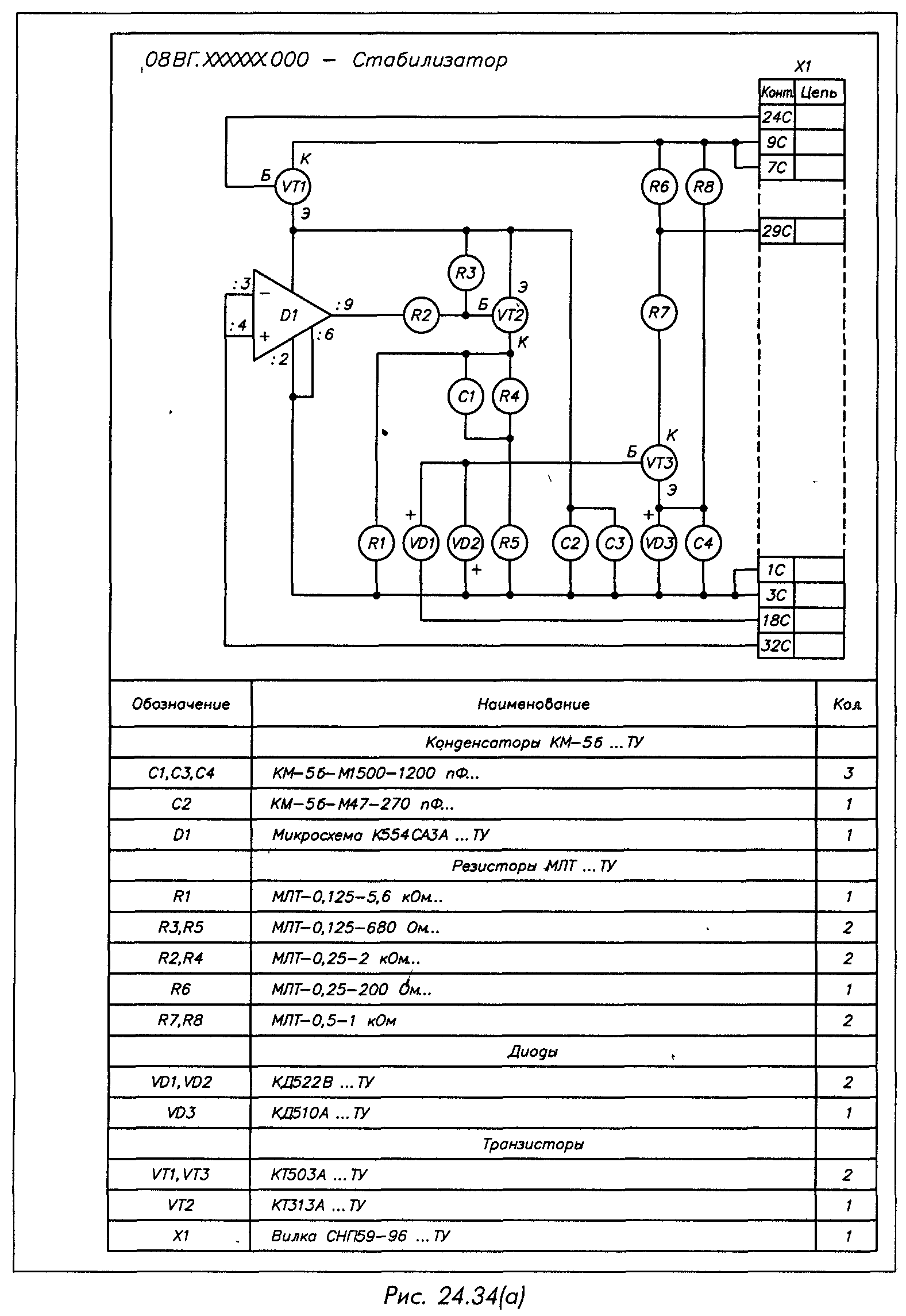

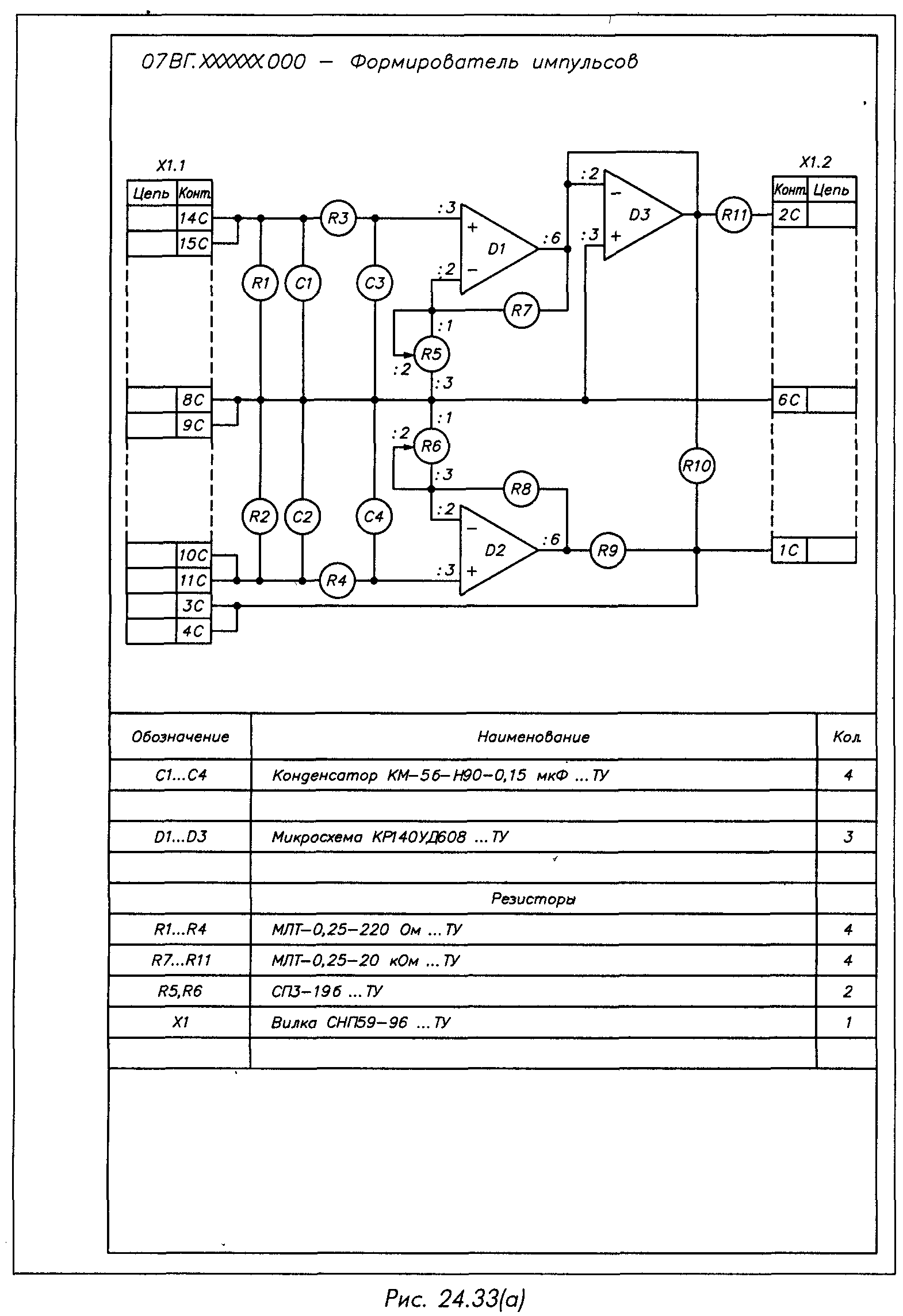

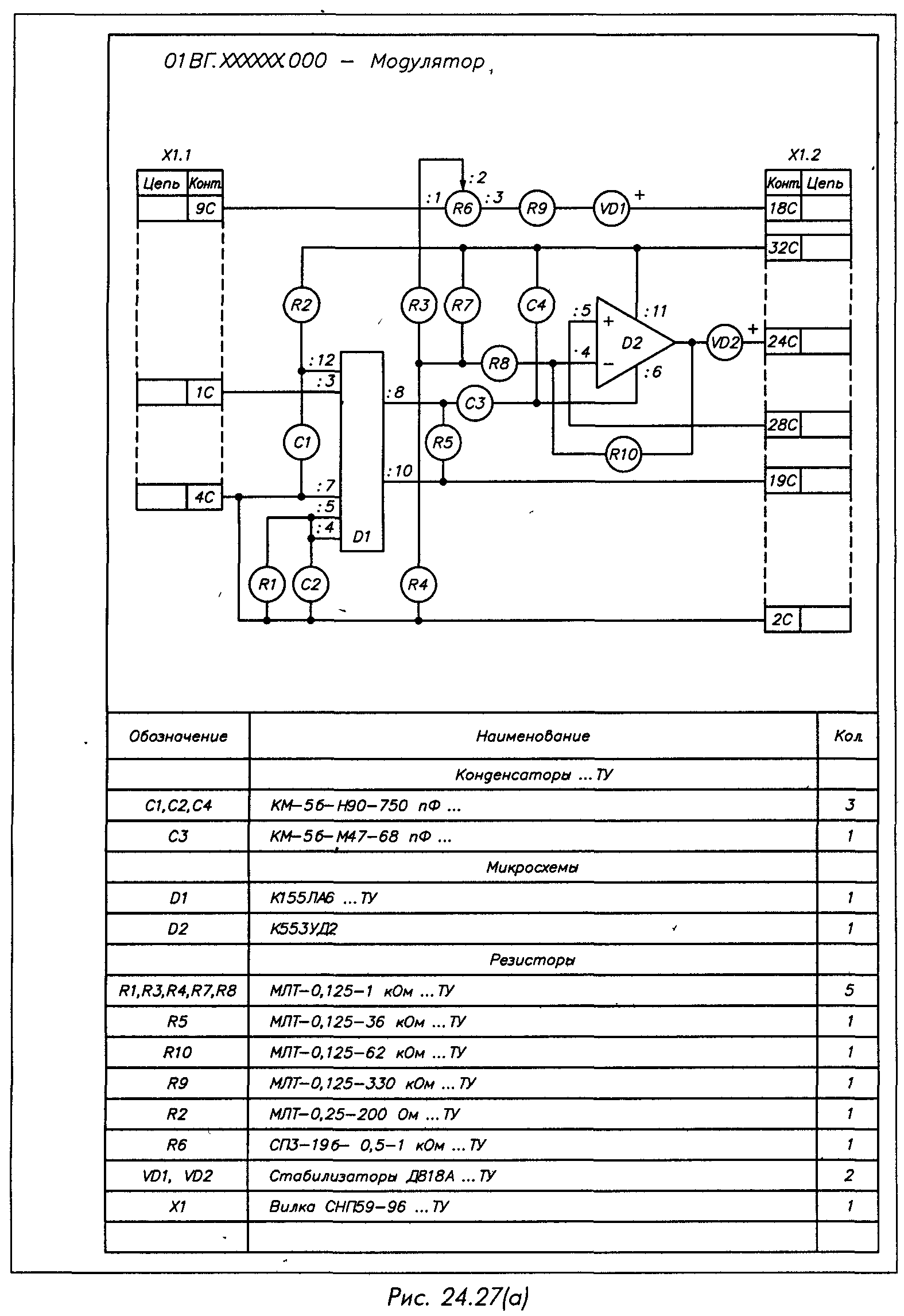

Варіанти завдань представлені на рис. 9-16.

Радіовироби умовно зображені кружками, що містять їхнє позиційне позначення, і зведені в таблицю.

3. Порядок виконання роботи

1. Схему розташувати ліворуч від основного напису.

2. Замість кружків накреслити відповідні УГП радіовиробів, вибрані з таблиці 1.

3. Поруч з УГП радіовиробів написати їхні позиційні позначення відповідно до завдання шрифтом 3,5 або 5.

4. Над основним написом на відстані не менш 12 мм від неї накреслити таблицю переліку елементів (рис.1, рис.6) і вписати шрифтом 5 найменування радіовиробів свого завдання за правилами складання переліку елементів.

5. Заповнити основний напис: позначення – шрифтом 7, найменування – шрифтом 5, під найменуванням написати Схема електрична принципова шрифтом 3,5

4. Контрольні питання

1. Дати поняття схеми електричної принципової.

2. Назвати способи графічного оформлення схем.

3. Перелічити способи зображення елементів на схемах.

4. Дати поняття позиційного позначення елемента.

5. Як установити параметри креслення в AutoCad?

6. Як змінити текстовий стиль у AutoCad?

7. Які команди редагування використовуються при виконанні схеми?

8. Як одержати тверду копію креслення?

5. Література

1. Э.Т.Романычева, Соколова Т.Ю., Шандурина Г.Ф., Инженерная и компьютерная графика, Серия «Проектирование», М.: ДМК, 2001, с.586.

2. Э.Т.Романычева, Т.М.Сидорова, С.Ю.Сидоров, AutoCAD 14. Русская и англоязычная версии., М.: ДМК, 1999, с.440.

3. Э.Т.Романычева, Т.Ю.Трошина, AutoCAD 2000, Серия «Проектирование», Издание второе, исправленное, М.: ДМК, 2000, с.316.

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16
