Камеры хлопьеобразования гидравлического типа

Существуют следующие типы камер хлопьеобразования гидравлического типа:

1. водоворотные

2. вихревые

3. перегородочные

4. зашламлённого типа

5. камеры с центральной галереей

6. камеры с псевдоожиженной зернистой загрузкой

7. камеры с циркуляцией осадка

8. камеры с контактной загрузкой

Водоворотная камера хлопьеобразования

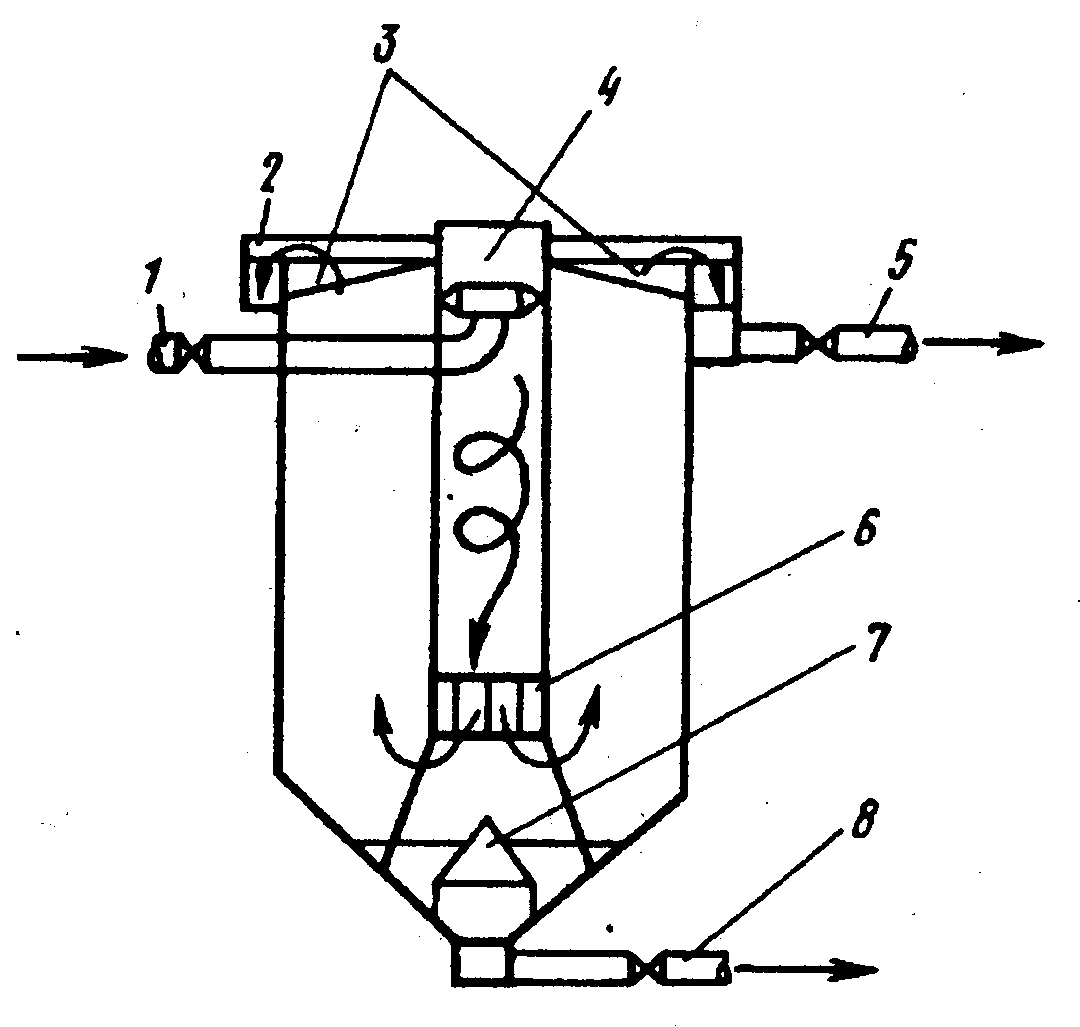

Совмещается с вертикальными отстойниками и располагается в центральном стакане

1 – подача исходной воды

2 – кольцевой водосборный лоток

3 – радиальные лотки

4 – водоворотная камера хлопьеобразования

5 – отвод обработанной воды

6 – гаситель скорости

7 – конус-отражатель

8 – сброс осадка

Вода распределяется в верхней части камеры соплом, расположенным на расстоянии 0,2 D камеры от стенки на глубине 0,5 м от поверхности воды или соплами, закреплёнными в её центре , линейная скорость движения

Выходя из сопел вода приобретает вращательное движение, перемещается вдоль стенок камеры хлопьеобразования и движется вниз.

Для гашения вращательного движения воды при переходе её в отстойник служит гаситель в виде крестообразной перегородки м с ячейками 0,5х0,5 м

Время пребывания воды в камере принимают 15-20 мин. Высота камеры 3,5-4 м (0,9 Н вертикального отстойника)

Водоворотные камеры применяют на станциях с производительностью

Объём водоворотной камеры определяется количеством воды, пребывающей в ней в течение 15-20 мин

Площадь встроенной в отстойник камеры определяется по формуле:

- расчётный расход воды

- время пребывания воды в камере,час.

- высота камеры,м;

- расчётное число отстойников.

Градиент скорости определяется по формуле:

- плотность воды

- динамическая вязкость воды

- расход,

- объём камеры

Градиент скорости характеризует интенсивность перемешивания и принимается чаще всего равным 50-60

Контактная камера хлопьеобразования стр. 416 Сомов Перегородочная камера хлопьеобразования

Представляет собой прямоугольный железобетонный резервуар с перегородками, образующими 9-10 коридоров с шириной не менее 0,7 м, через которые проходит вода со скоростью

в начале камеры

в конце камеры.

Движение воды вдоль коридоров создаёт благоприятные условия для хлопьеобразования.

Перегородочная камера примыкает к горизонтальному отстойнику

Схема перегородочной камеры хлопьеобразования с горизонтальной циркуляцией, совмещённая с горизонтальным отстойником

1 – камера хлопьеобразования

2 – подача воды

3 - отстойник

4 – шиберы для пропускания воды

5 – распределительный канал

6 – обводной канал

7 – шиберы для выпуска осадка

8 – канал для отвода осадка

9 – удаление осадка из отстойника

Обводной канал устраивается перпендикулярно коридорам и служит для пропуска воды мимо камеры в период ремонта или коагулирования.

Шиберы для пропускания воды служат для оптимизации времени пребывания воды в камере хлопьеобразования .

Дно перегородочных камер хлопьеобразования делают с уклоном для возможности смыва осадка, который может выпасть при уменьшении расхода воды через камеру ниже расчётного.

Уклон должен составлять

Разрешается строить двухэтажные камеры.

Расчёт камеры перегородочного типа

- расчётный расход воды

- время пребывания воды в камере

=20 мин – для высоко мутных вод

=30 мин – для цветных вод

Среднюю глубину принимают равной м

с учётом высотной схемы ОС, высоты грунтовых вод, по конструктивным соображениям.

Задав глубину и определив объём можно определить площадь камеры

Далее определяется ширина коридоров «b» между перегородками

Число коридоров и размеры камеры определяют по соображениям оптимальной компоновки камеры с учётом объёма камеры.

В случае совместной компоновки камеры хлопьеобразования и отстойника величина А – сторона камеры, должна быть близкая к ширине отстойника, исходя из этого подбирают число коридоров.

Потери напора в перегородочных камерах определяются по формуле:

- число поворотов потока (на единицу меньше числа перегородок)

Градиент скорости перемешивания в перегородочной камере

- скорость движения воды в коридоре

- скорость движения воды на повороте
