Введение
Чертеж является письмом, выполненным в графическом виде, написанном на языке, понятном любому инженеру. Поэтому язык графики является интернациональным языком. Кроме того, чертеж является главным техническим документом, который не должен иметь ошибок. В данном методическом пособии рассматриваются ошибки, которые являются типичными при выполнении чертежей студентами не только младших, но и старших курсов.
В первой части данного пособия рассматриваются вопросы, связанные с правилами оформления и выполнения чертежей. Большинство государственных стандартов (ГОСТов) четвертой группы ЕСКД – «Правила выполнения чертежей изделий» были приняты в 1968 году. Однако со времени их принятия прошло 50 лет и за это время в ГОСТы вносились изменения с целью улучшить читаемость чертежей и простоты их оформления.
В методическом пособии отмечены основные ошибки, которые допускаются при выполнении графических работ. Приведенные ошибки сопровождаются графической иллюстрацией для более острого восприятия. Все основные положения по правилу оформления чертежей заимствованы из [1].
Во второй части представлена методика определения массы тел. Данная методика применяется для выполнения практических домашних заданий при изучении курса «Инженерная графика» на младших курсах. Кроме того, на старших курсах она может быть использована при выполнении курсовых работ. Приводятся основные формулы для расчета объема геометрических тел, применяемые при определении массы деталей. Приведены примеры их определения. Основные формулы, приведенные во второй части были взяты из источника [2, 3].
I. Типичные ошибки при оформлении чертежей
Большинство государственных стандартов четвертой группы единой системы конструкторской документации «Правила выполнения чертежей изделий» были приняты в 1968 году. Однако со времени их принятия прошло практически 50 лет и за это времени в ГОСТы вносились изменения с целью упрощения чертежей и как следствие улучшения читаемости их. Рассмотрим некоторые типичные ошибки при выполнении студентами чертежей.
1.1. Основная надпись
О сновная надпись регламентируется ГОСТом 2.109–73 и является главной частью чертежа, рис. 1.1. Не допускается заполнение основной надписи шрифтом, не регламентированным ГОСТом. Данная ошибка возникает при покупке листов стандартного формата с уже заполненной основной надписью нестандартным шрифтом. Следует отметить, что толщина линий основной надписи не одинакова.
Рис. 1.1
Зачастую студенты не знают правила заполнения граф 7 и 8 основной надписи:
7 ‑ порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют),
8 ‑ количество листов (графу заполняют только на первом листе);
Т аким образом, если графический документ состоит из одного листа, то заполняют лишь графу 8 – Листов 1, а графу 7 – не заполняют, т. е оставляют: «Лист», рис. 1.2, а. В том случае, если документ содержит несколько чертежей, то на первом листе заполняют графу 7 и 8 (рис. 1.2, б), а на последующих – графу 8 не заполняют (рис. 1.2,в).
а б в
Рис. 1.2
Следует обратить внимание, что графы 14–16 заполняются в том случае, когда происходят изменения в чертеже, причем графа 14 ‑ «Изм.» расшифровывается как «изменение».

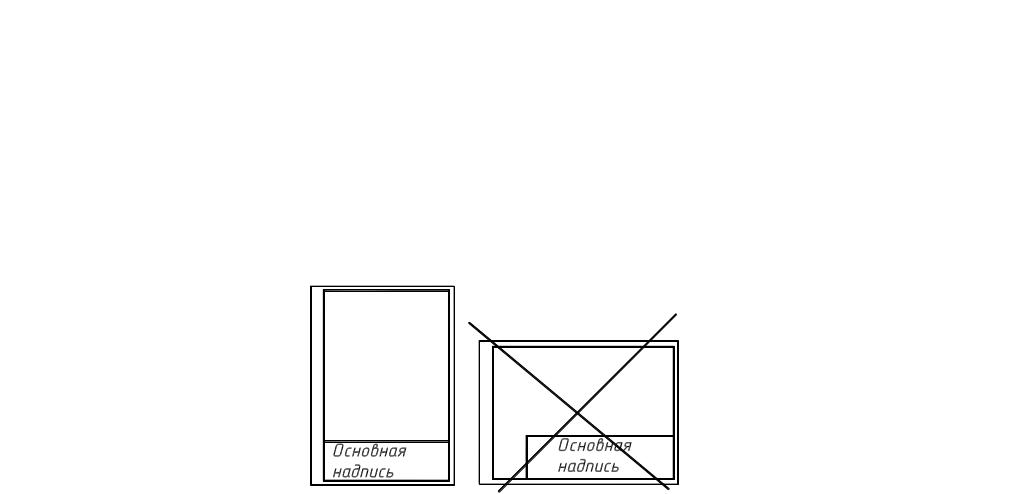

О сновная надпись на формате А4 может располагаться только вдоль короткой стороны (рис. 1.3, а), а вдоль длиной стороны не допускается (рис. 1.3, б).
а б
Рис. 1.3

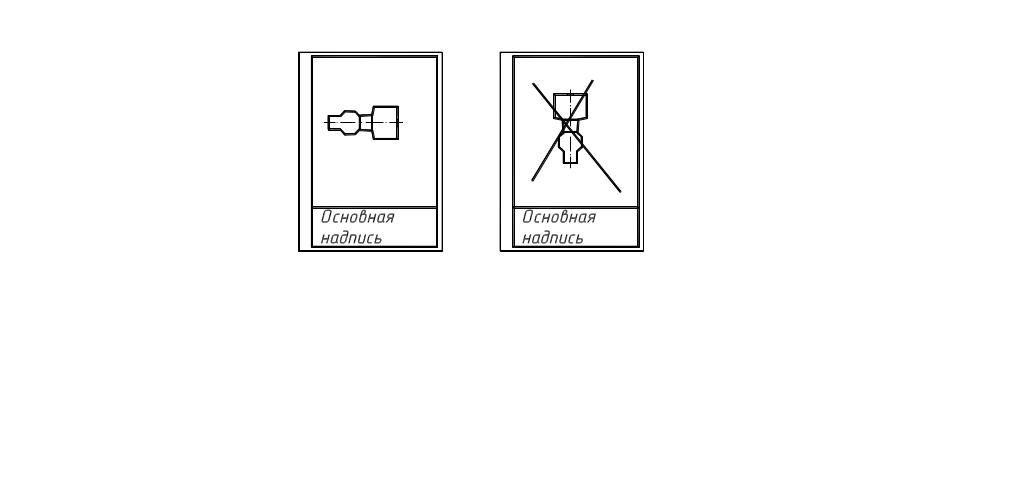

Ось детали типа «вал» располагают параллельно основной надписи (рис. 1.4, а), т. е. так как она устанавливается на станке при ее изготовлении. Данное требование вытекает из необходимости оформления чертежей, удобного при их использовании рабочим. Изображение детали с осью вращения перпендикулярно основной надписи на формате А4 (рис. 1.4, б) не допускается.
а б
Рис. 1.4

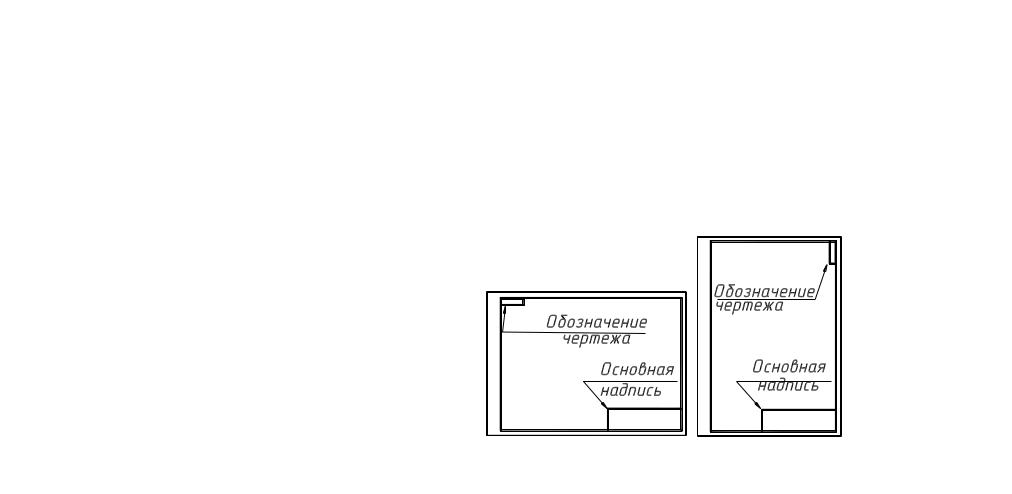

В графе «обозначение чертежа» пишут шифр в верхнем левом углу с поворотом на 180, на формате А4 и если основная надпись расположена вдоль длиной стороны (рис. 1.5, а). При расположении основной надписи вдоль короткой стороны «обозначение чертежа» пишут в правом верхнем углу с поворотом на 90(рис. 1.5, б).
а б
Рис. 1.5
Данное требование связано с удобствами пользования графической документацией при ее хранении.
