51

W(j) = = P() + jQ().

Так как порядок знаменателя больше порядка числителя, то при 0 имеем P() -, Q() -j.

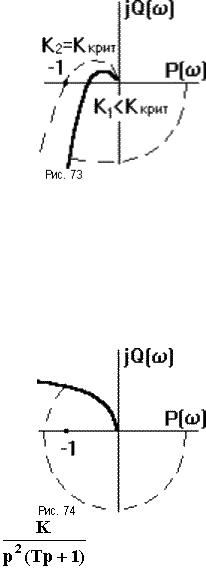

Подобная АФЧХ представлена на рис.73.

Так как АФЧХ терпит разрыв, трудно сказать, охватывает ли она точку (-1,j0). В этом случае пользуются следующим приемом: если АФЧХ терпит разрыв, уходя в бесконечность при 0, ее дополняют мысленно полуокружностью бесконечного радиуса, начинающейся на положительной вещественной полуоси и продолжающейся до АФЧХ в отрицательном направлении. После этого можно применить критерий Найквиста. Как видно из рисунка, САУ, имеющая одно интегрирующее звено, является структурно устойчивой.

Если САУ имеет два интегрирующих звена (порядок астатизма = 2), ее АФЧХ уходит в бесконечность во втором квадранте (рис.74).

Например, пусть Wр(p) =

, тогда АФЧХ САУ:

W(j) = = P() + jQ().

При 0 имеем P() -, Q() + j. Такая САУ не будет устойчива ни при каких значениях параметров, то есть она структурно неустойчива.

Структурно неустойчивую САУ можно сделать устойчивой, включив в нее корректирующие звенья (например, дифференцирующие или форсирующие) или изменив структуру САУ, например, с помощью местных обратных связей.

52

10.2. Понятие запаса устойчивости

В условиях эксплуатации параметры системы по тем или иным причинам могут меняться в определенных пределах (старение, температурные колебания и т.п.). Эти колебания параметров могут привести к потере устойчивости системы, если она работает вблизи границы устойчивости. Поэтому стремятся спроектировать САУ так, чтобы она работала вдали от границы устойчивости. Степень этого удаления называют запасом устойчивости.

Согласно критерия Найквиста, чем дальше АФЧХ от критической точки (-1, j0), тем больше запас устойчивости. Различают запасы устойчивости по модулю и по фазе.

Запас устойчивости по модулю характеризует удаление годографа АФЧХ разомкнутой САУ от критической точки в направлении вещественной оси и определяется расстоянием h от критической точки до точки пересечения годографом оси абсцисс

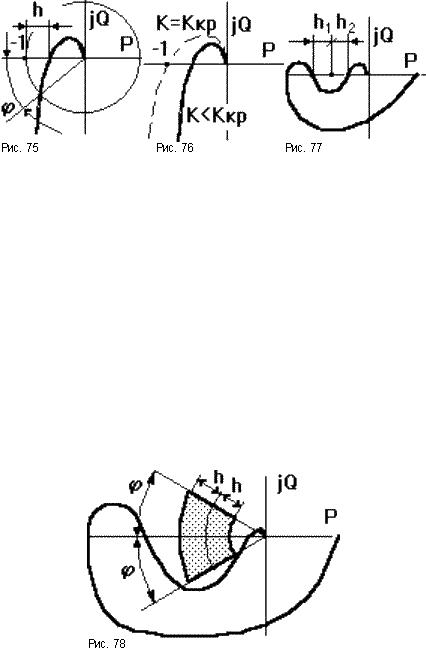

(рис.75).

Запас устойчивости по фазе характеризует удаление годографа от критической точки

по дуге окружности единичного радиуса и определяется углом между отрицательным направлением вещественной полуоси и лучом, проведенным из начала координат в точку пересечения годографа с единичной окружностью.

Как уже отмечалось, с ростом коэффициента передачи разомкнутой САУ растет модуль каждой точки АФЧХ и при некотором значении K = Kкр АФЧХ пройдет через критическую точку (рис.76) и попадет на границу устойчивости, а при K > Kкр замкнутая САУ станет неустойчива. Однако в случае “клювообразных” АФЧХ (получаются из-за наличия внутренних обратных связей) не только увеличение, но и уменьшение K может привести к потере устойчивости замкнутых САУ (рис.77). В этом случае запас устойчивости определяется двумя отрезками h1 и h2, заключенными между критической точкой и АФЧХ.

Обычно при создании САУ задаются требуемыми запасами устойчивости h и , за пределы которых она выходить не должна. Эти пределы выставляются в виде сектора, вычерчиваемого вокруг критической точки, в который АФЧХ разомкнутой САУ входить не должна (рис.78).

53

10.3. Анализ устойчивости по ЛЧХ

Оценку устойчивости по критерию Найквиста удобнее производить по ЛЧХ разомкнутой САУ. Очевидно, что каждой точке АФЧХ будут соответствовать определенные точки ЛАЧХ и ЛФЧХ.

Пусть известны частотные характеристики двух разомкнутых САУ (1 и 2), отличающихся друг от друга только коэффициентом передачи K1 < K2. Пусть первая САУ устойчива в замкнутом состоянии, вторая нет.(рис.79).

Если W1(p) - передаточная функция первой САУ, то передаточная функция второй САУ W2(p) = KW1(p), где K = K2/K1. Вторую САУ можно представить последовательной

цепочкой из двух звеньев с передаточными функциями K (безынерционное звено) и W1(p), поэтому результирующие ЛЧХ строятся как сумма ЛЧХ каждого из звеньев. Поэтому ЛАЧХ второй САУ: L2() = 20lgK + L1(),

а ЛФЧХ: 2() =1().

Пересечениям АФЧХ вещественной оси соответствует значение фазы = -. Это соответствует точке пересечения ЛФЧХ = - линии координатной сетки. При этом, как видно на АФЧХ, амплитуды A1() < 1, A2() > 1, что соответствует на САЧХ значениям

L1() = 20lgA1() < 0 и L2() > 0.

Сравнивая АФЧХ и ЛФЧХ можно заключить, что система в замкнутом состоянии

будет устойчива, если значению ЛФЧХ = - будут соответствовать отрицательные значения ЛАЧХ и наоборот. Запасам устойчивости по модулю h1 и h2, определенным по

АФЧХ соответствуют расстояния от оси абсцисс до ЛАЧХ в точках, где = -, но в логарифмическом масштабе.

Особыми точками являются точки пересечения АФЧХ с единичной окружностью. Частоты c1 и c2, при которых это происходит называют частотами среза.

В точках пересечения A() = 1 = > L() = 0 - ЛАЧХ пересекает горизонтальную ось.

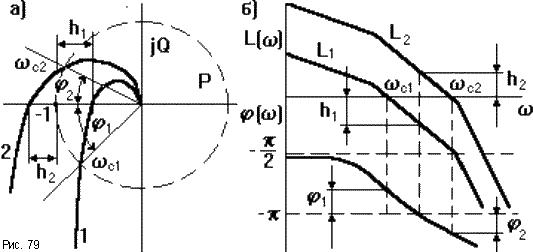

Если при частоте среза фаза АФЧХ c1 > - (рис.79а кривая 1), то замкнутая САУ устойчива. На рис.79б это выглядит так, что пересечению ЛАЧХ горизонтальной оси

соответствует точка ЛФЧХ, расположенная выше линии = -. И наоборот для неустойчивой замкнутой САУ (рис.79а кривая 2) c2 < -, поэтому при = c2 ЛФЧХ проходит ниже линии = -. Угол 1 = c1-(-) является запасом устойчивости по фазе. Этот угол соответствует расстоянию от линии = - до ЛФЧХ.

54

Исходя из сказанного, критерий устойчивости Наквиста по логарифмическим

ЧХ, в случаях, когда АФЧХ только один раз пересекает отрезок вещественной оси [- ;-1], можно сформулировать так: для того, чтобы замкнутая САУ была устойчива

необходимо и достаточно, чтобы частота, при которой ЛФЧХ пересекает линию = - , была больше частоты среза.

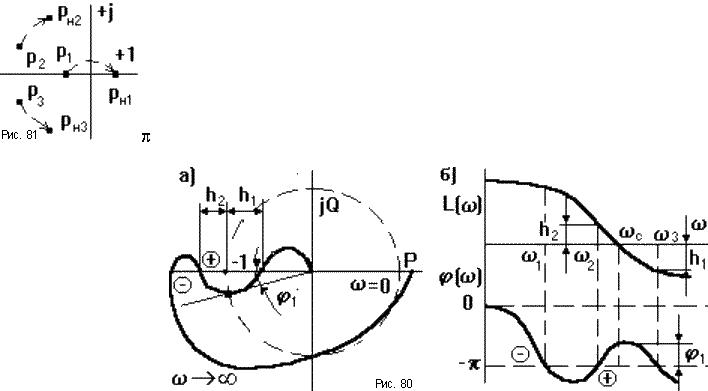

Если АФЧХ разомкнутой САУ имеет сложный вид (рис.80), то ЛФЧХ может

несколько раз пересекать линию = -. В этом случае применение критерия Найквиста несколько усложняется. Однако во многих случаях данной формулировки критерия Найквиста оказывается достаточно.

Лекция 11. Качество САУ

11.1. Теоретическое обоснование метода D-разбиений

Изменение параметров САУ, например, с целью оптимизации, приведет к изменению коэффициентов уравнения динамики. Останется ли при этом САУ устойчивой - неизвестно. Критерии устойчивости об этом ничего не говорят. Рассмотрим метод определения границ допустимых изменений параметров, при которых САУ не теряет устойчивости.

Приведем характеристическое уравнение замкнутой САУ к виду:

D(p) = pn + c1 pn -1 + c2 pn-2 + ... + cn = 0,

где c0 = a0 /a0 = 1, c1 = a1 /a0 и т.д. При некоторых конкретных значениях c1 ,c2 ,...,cn уравнение имеет единственное решение, то есть единственный набор корней (p1 , p2 ,...,pn ). По их расположению на комплексной плоскости можно судить об устойчивости САУ при заданных параметрах. Если изменить какой-либо параметр САУ, например коэффициента передачи, то изменятся и коэффициенты характеристического уравнения D(p) = 0 и станут равными cн1 ,cн2 ,...,cнn . Уравнение примет вид:

Dн(p) = pn + cн1 pn -1 + cн2 pn -2 + ... + cнn = 0.

Это уже другое уравнение и оно также имеет единственное решение (pн1 ,pн2 ,...,pнn ), отличающееся от (p1 ,p2 ,...,pn ). Если плавно менять значение параметра САУ, то коэффициенты уравнения тоже будут плавно изменяться, а его корни будут перемещаться по комплексной плоскости (рис.81).

55

Каждый уникальный набору коэффициентов c1 ,c2 ,...,cn можно изобразить точкой в пространстве коэффициентов, по осям которого откладываются значения коэффициентов c1 ,c2 ,...,cn . Так уравнению третьей степени соответствует трехмерное пространство

коэффициентов (рис.82).

Пусть точка N с координатами (cN1 ,cN2,cN3) соответствует уравнению, имеющему решение (pN1,pN2,pN3), точка M с координатами (cM1 ,cM2 ,cM3) соответствует уравнению, имеющему решение (pM1 ,pM2 ,pM3). При изменении какого-либо параметра САУ коэффициенты характеристического уравнения будут изменяться, при этом точка в пространстве коэффициентов, соответствующая данному уравнению будет перемещаться по некоторой траектории, например из положения N в положение M. Этому перемещению будет соответствовать и перемещение корней (pN1,pN2,pN3) на комплексной плоскости в положение (pM1 ,pM2 ,pM3) (аналогично рис.81).

При этом движении некоторые корни будут переходить через мнимую ось комплексной плоскости из левой полуплоскости в правую и наоборот. В момент перехода такой k-й корень примет значение pK = jK, а коэффициенты уравнения будут иметь определенные значения cK1,cK2,cK3, определяющие в пространстве коэффициентов точку K. Подставим корень pK в характеристическое уравнение, получим тождество:

D(pK ) = (jK)3 + cK1(jK)2 + cK2 (jK ) + cK3 = 0

Меняя w от - до + , и находя при каждой частоте все возможные сочетания коэффициентов c1 ,c2 ,...,cn , удовлетворяющих уравнению

D(j) = (j)n + c1 (j)n-1 + c2 (j)n-2 + ... + cn = 0,

можно построить в n-мерном пространстве коэффициентов сложную поверхность S, разделяющую его на области, называемое D-областями. Полученное уравнение называется уравнением границы D-разбиения.

Переход из одной D-области в другую через поверхность S соответствует переходу одного или нескольких корней через мнимую ось в плоскости корней. То есть каждая точка внутри определенной D-области соответствует уравнению с определенным количеством левых и правых корней. Поэтому области обозначают D(m) по числу m правых корней.

Достаточно взять любую точку в пространстве коэффициентов и найти для нее число правых корней. Затем, двигаясь по пространству коэффициентов через границу S, можно выявить обозначения всех других областей. Особый интерес представляет область D(0), которой соответствуют уравнения с полным отсутствием правых корней, называемая областью устойчивости. Описанный метод определения областей устойчивости называется методом D-разбиений.

56

Не обязательно строить сложную n-мерную картину D-разбиения, можно изменять значения, например, только двух коэффициентов, оставляя другие коэффициенты постоянными. Границу D-разбиения S можно строить не только также и в пространстве конкретных параметров системы, от которых зависят данные коэффициенты.

11.2. D-разбиение по одному параметру

Пусть необходимо выявить влияние на устойчивоять САУ, например, коэффициента усиления K. Приведем характеристическое уравнение к виду D(p) = S(p) + KN(p), выделив члены, не зависящие от K в полином S(p), а в остальных членах, линейно зависящих от K, вынесем его за скобки. Граница D-разбиения задается уравнением

D(j) = S(j) + KN(j) = 0, => K = -S(j)/N(j) = X() + jY().

Изменяя w от - до + , будем вычислять X( ) и Y(

) и по ним строить точки

границы D-разбиения. Пространство коэффициентов представляется системой координат

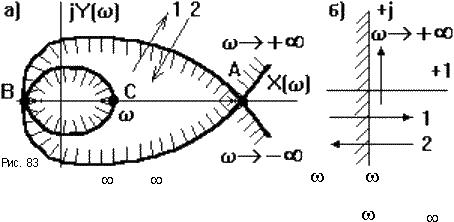

X-Y (рис.83а). Обычно строят только половину кривой (

= [0, + ), другую половину

достраивают симметрично относительно вещественной оси.

Если в плоскости корней двигаться вдоль мнимой оси от - до + и штриховать ее слева (рис.83б), то это будет соответствовать движению вдоль линии D-разбиения при изменении w от - до + и штриховке ее также слева. Переходу корня в плоскости корней из штрихованной полуплоскости в нештрихованную вдоль стрелки 1 соответствует аналогичный переход через границу D-разбиения вдоль стрелки 1, и наоборот. Если пересекается область с двойной штриховкой (точки A, В, C), то в плоскости корней мнимую ось пересекает пара комплексно сопряженных корней.

Если известно количество правых корней, соответствующее хотя бы одной D-области, то двигаясь от нее через границы с учетом штриховок, можно обозначить все остальные области. Область с наибольшим количеством штриховок является претендентом на область устойчивости. Нужно взять любую точку из этой области и при соответствующем значении K проверить систему на устойчивость любым методом.

Есть одна особенность. Так как K - вещественное число, то Y() = 0, поэтому нас интересует не вся область устойчивости, а лишь отрезок вещественной оси в этой области, то есть K = X().

11.3. Прямые методы оценки качества управления

Устойчивость САУ является необходимым, но не достаточным условием для ее эффективного функционирования. Важное значение имеет качество управления, то есть

57

степень удовлетворения совокупности требований к форме кривой переходного процесса, которая определяет пригодность системы для конкретных условий работы.

Для сравнения качества различных САУ исследуется их реакция на типовые воздействия. Обычно это ступенчатая (толчковая) функция, как один из наиболее неблагоприятных видов возмущений. Для систем, работающих с периодическими возмущениями, целесообразно оценивать качество управления при гармоническом воздействии. Все остальные возмущения можно разложить на ступенчатые воздействия с использованием интеграла Дюамеля, либо в ряд Фурье.

Все современные методы анализа качества управления можно разделить на прямые методы анализа по кривой переходного процесса или по частотным характеристикам, и косвенные методы, позволяющие, не решая дифференциального уравнения, определить некоторые показатели качества процесса управления; к ним, в частности, относятся

корневые, интегральные и частотные методы.

11.3.1. Оценка переходного процесса при ступенчатом воздействии.

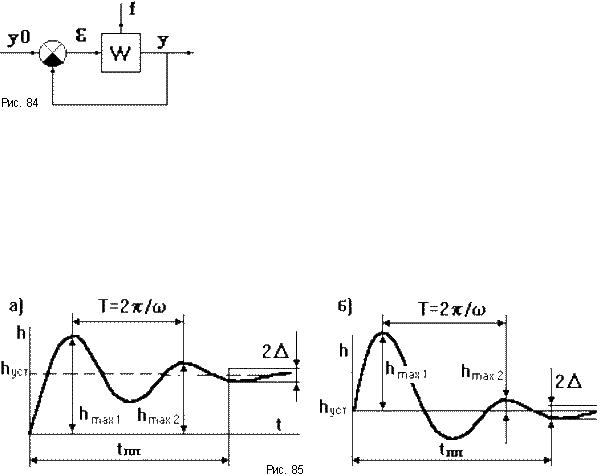

Пусть САР (рис.84) при t = 0 воздействует возмущающий фактор f в виде единичной ступенчатой функции. При нулевых начальных условиях динамический режим описывается переходной характеристикой h(t) = y(t) = y(t) - y0 = -e(t) (рис.85). По ней можно определить все наиболее важные показатели качества управления.

1. Статическая ошибка eуст = y0 - yуст = -hуст - это разность между предписанным и действительным значением управляемой величины в установившемся режиме. Для статических систем статическая ошибка отлична от нуля (рис.85а) и пропорциональна величине возмущающего фактора f (в линейных САУ) и коэффициенту передачи системы по данному возмущению, а для астатических - равна нулю (рис.85б).

2. Время переходного процесса tпп - это время от момента воздействия, начиная с которого колебания управляемой величины не превышают некоторого наперед заданного значения, то есть |h(t)-hуст| . Обычно принимают = 0.05hуст.

3. Перерегулирование - это максимальное отклонение управляемой величины от

установившегося значения, выраженное в относительных единицах: = . Здесь hmax1 - значение первого максимума переходной характеристики. При больших

58

перерегулированиях могут возникнуть значительные динамические усилия в механической части системы, электрические перенапряжения и т.п. Допустимое значение s определяется из опыта эксплуатации. обычно оно составляет 0.1...0.3, иногда допускается до 0.7.

4.Частота колебаний = 2/T, где T - период колебаний.

5.Число колебаний n за время tпп.

6.Декремент затухания k, равный отношению двух смежных перерегулирований:

.

При создании САУ допустимые значения показателей качества оговариваются техническими условиями, что можно представить в виде диаграммы показателей качества. Это область, за границы которой не должна выходить переходная характеристика (рис.86).

11.3.2. Оценка качества управления при периодических возмущениях

Периодические возмущения можно разложить в ряд Фурье, поэтому их воздействие удобно анализировать по частотным характеристикам, показывающим, как звено преобразует гармонический сигнал.

Обычно используют АЧХ замкнутой САУ (рис.87), которую легко построить по АФЧХ разомкнутой САУ Wp(j), по формуле

Aз =

.

59

По этой кривой можно получить ряд показателей качества.

1. Показатель колебательности M - это отношение максимального значения АЧХ замкнутой САУ к ее значению при = 0, то есть M = Aзmax()/Aз(0). Так как

Aз(0) =

1,

при Kp >> 1, то M

Aзmax( ). Он характеризует

склонность системы к колебаниям и не должен превышать 1.5.

2.Резонансная частота системы p - это частота, при которой колебания проходят через систему с наибольшим усилением, а АЧХ достигает максимума.

3.Полоса пропускания системы - это интервал частот от = 0 до = 0, на котором

выполняется условие Aз(0) 0.707. Если она высокая, то система будет воспроизводить высокочастотные помехи.

4. Частота среза ср - при которой АЧХ замкнутой САУ принимает значение, равное единице. По ней можно судить о длительности переходного процесса tпп(1..2)2

/ср.

5. Склонность САУ к колебаниям характеризуют также ее запасы устойчивости по модулю (допускается от 6 до 20дб) и по фазе (допускается от 30 до 60 градусов).

Лекция 12. Корневой и интегральный методы оценки качества САУ

12.1. Корневой метод оценки качества управления

Это косвенный метод, основанный на определении границ области расположения корней характеристического уравнения на комплексной плоскости, что дает возможность приблизительно оценить качество управления.

Пусть имеется дифференциальное уравнение замкнутой САУ:

(a0pn + a1pn-1 + a2pn-2 + ... + (an)y = (b0pm + b1pm-1 + ... + bm)u.

Передаточная функция САУ

,

где p~1,p~2,...,p~m - нули передаточной функции, p1,p2,...,pn - полюса передаточной функции.

Переходный процесс зависит как от полюсов, так и от нулей, то есть определяется как левой, так и правой частями дифференциального уравнения. Это существенно усложняет

60

анализ. Поэтому рассмотрим частный, но весьма распространенный случай, когда передаточная функция замкнутой САУ не имеет нулей:

.

Тогда уравнение динамики приобретает вид:

(a0pn + a1pn-1 + a2pn-2 + ... + an)y = b0u.

Общее решение данного уравнения имеет вид:

y(t) = yсв + yвын = åAiepit + bо/an.

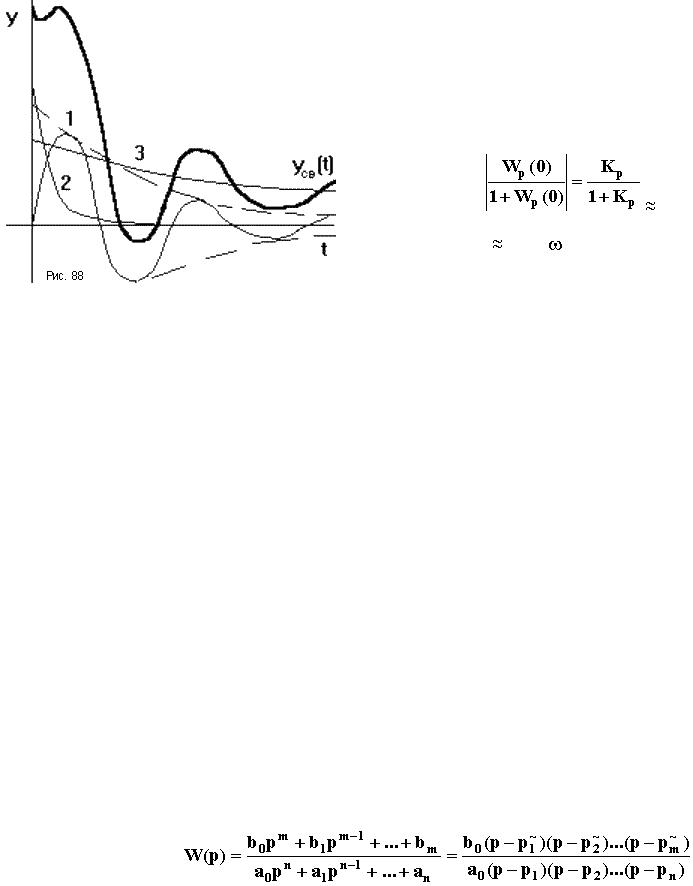

Время переходного процесса tпп определяется длительностью свободного процесса, который представляет собой сумму n экспоненциально затухающих составляющих (рис.88). Затухание каждой из составляющих определяется вещественной частью соответствующего плюса pi, которая для устойчивых систем должна быть отрицательна. Длительность переходного процесса определяется в основном свободной составляющей, имеющей наименьшее затухание, то есть наименьшее абсолютное значение вещественной части соответствующего полюса.

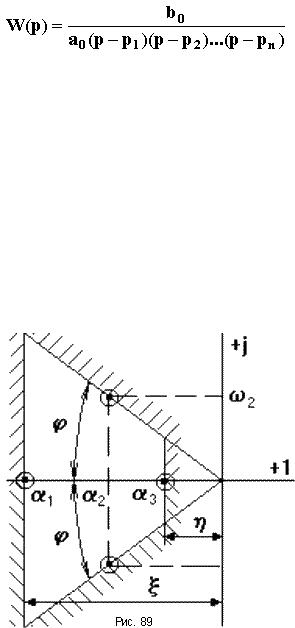

Если изобразить все полюса в комплексной плоскости корней (рис.89), то данный полюс (или пара комплексно сопряженных полюсов) будет наиболее близко расположен к мнимой оси.

Для приблизительной оценки качества САУ на плоскости корней выделяется область в виде трапеции, на сторонах которой находится хотя бы по одному корню, все остальные корни - внутри данной области. Эта область характеризуется параметрами: h - степень устойчивости (равна расстоянию от мнимой оси до ближайшего корня или пары комплексно сопряженных корней); m = tg(j) - колебательность (характеризует колебательность переходного процесса и величину перерегулирования); x - своего названия не имеет, равна вещественной части наиболее удаленного от мнимой оси корня.

По степени устойчивости h можно приблизительно вычислить время переходного процесса, которое определяется по моменту, когда свободная составляющая с наименьшим затуханием уменьшится до величины Ai , где Ai - начальное значение данной составляющей, то на рис.84:
