5 Краткое описание редуктора, смазки его колес и подшипников

4 Выполнить эскиз вала в сборе (указать тип подшипников, их номера, способ крепления к валу)

5 УКАЖИТЕ НАИМЕНОВАНИЕ ПЕРЕДАЧ?

Рис.3 Зубчатые цилиндрические передачи

а)

б)

в)

г)

Подпись преподавателя

Дата

ЛАБОРАТОРНАЯ РАБОТА №2

ИЗУЧЕНИЕ КОНСТРУКЦИИ ЧЕРВЯЧНОГО РЕДУКТОРА

1 Цель и задачи работы

Целью лабораторной работы является изучение червячного редуктора, его деталей и определение основных размеров.

2 Теоретические положения

Червячные редукторы случат для понижения угловых скоростей и передачи движения между перекрещивающимися валами. Основное распространение имеют одноступенчатые червячные редукторы с передаточными числами U= 8.. .63. Червячная передача состоит из червяка и червячного колеса.

2.1 Передаточное число червячного одноступенчатого редуктора определяется по формуле

где - число зубьев червячного колеса;

- число заходов резьбы червяка.

2.2 Межосевое расстояние

где т - модуль осевой, мм;

q - коэффициент диаметра червяка;

- число зубьев червячного колеса.

2.3 Основные размеры червяка (рис. 1) определяются по формулам:

2.3.1 делительный диаметр

2.3.2 диаметр выступов

Рис.1 Схема червяка

2.3.3 диаметр впадин

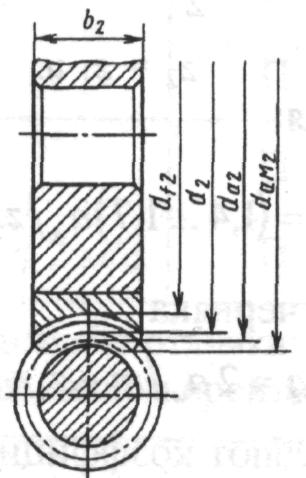

Рис.2 Схема червячного колеса

2.4 Основные размеры червячного колеса (рис. 2) определяются так:

2.4.1 делительный диаметр

2.4.2 диаметр выступов

2.4.3 диаметр впадин

2.5 Осевой модуль в червячной передаче определяется по формуле

где - осевой шаг, мм;

Модуль и коэффициент диаметра червяка стандартизованы (см. приложение).

3 Объекты исследования, оборудование, инструменты

Объектом исследования является одноступенчатый червячный редуктор. Инструменты: гаечный ключ, штангенциркуль, линейка.

4 Задание на работу

Изучить конструкцию редуктора и подшипниковых узлов. Выполнить кинематическую схему редуктора. Определить передаточное число редуктора, модуль зацепления, основные параметры червяка и червячного колеса, межосевое расстояние. Выполнить эскиз червяка и червячного колеса и эскиз по указанию преподавателя.

5 Порядок выполнения работы

Ознакомиться с конструкцией редуктора в сборе. Отвернуть винты, крышки снять. Вынуть червячное колесо и червяк в сборе. Ознакомиться с конструкцией. Определить число заходов витков резьбы червяка и подсчитать число зубьев колеса. Выполнить кинематическую схему червячного редуктора и определить передаточное число. На червяке замерить осевой шаг и определить модуль. Величину модуля округлить до стандартного значения (см. прил.).

Рассчитать основные размеры червяка и червячного колеса, замерить наружные диаметры и сравнить их с размерами, полученными расчетным путём. Рассчитать межосевое расстояние. Выполнить эскиз червяка и червячного колеса, проставить размеры. Выполнить эскиз вала по указанию преподавателя. Собрать редуктор.

6 УКАЗАНИЯ ПО ОФОРМЛЕНИЮ ЛАБОРАТОРНОЙ РАБОТЫ

Лабораторную работу оформить в тетради для лабораторных работ с выполнением схем, эскизов и расчетов, указанных в п.5.

7 Контрольные вопросы

1. Назначение червячного редуктора?

2. Как выразить передаточное число ступени через угловую скорость, частоту вращения и основные параметры червячной передачи?

3. Во сколько раз меньше частота вращения колеса?

4. Какие подшипники применены в редукторе?

5. Каково назначение ребер в корпусе редуктора?

6. Как собирается редуктор?

7. Каковы особенности конструкции червяка и червячного колеса?

8. Что называется осевым шагом червяка?

9. Что называется ходом винтовой линии?

10. Почему с уменьшением модуля коэффициент диаметра червяка увеличивают?

11. Угол профиля витка в осевом сечении?

12. В каком сечении витки червяка описаны архимедовой спиралью?

13. Почему передаваемую мощность в червячной передаче ограничивают?

14. Укажите способы размещения червяка относительно колеса?

15. Назовите причину сравнительно низкого к.п.д. в червячной передаче?

16. Почему рекомендуют червячную передачу применять в качестве быстроходной ступени?

17. Какие силы действуют в зацеплении червячной передачи?

18. Из каких соображений выбирают число витков червяка ?

19. Объясните, почему осевое усилие на червяке всегда больше окружного и радиального ?

20. Как влияет на к.п.д. передачи?

21. В червячной передаче различают окружные скорости на червяке, колесе и скорость скольжения. Какая из них наибольшая?

22. Почему зубья червячного колеса имеют дугообразную форму?

Приложение 1 Сочетания модуля т и коэффициентов диаметра червяка q (по ГОСТ 2144-76)
т	2	2,5	З,15
q	8;10;12,5;16;20	8;10;12,5;16;20	8;10;12,5;16;20
т	4	5	6,3
q	8;10;12,5;16;20	8;10;12,5;16;20	8;10;12,5;16;20
т	8	10	12,5
q	8;10;12,5;16;20	8;10;12,5;16;20	8;10;12,5;16;20

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ

1 КИНЕМАТИЧЕСКАЯ СХЕМА РЕДУКТОРА

2 ПРОСТАВИТЬ РАЗМЕРЫ ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ

Рис. 1 Редуктор червячный одноступенчатый

3 ПРОСТАВИТЬ РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНЫЕ

Рис. 2 Размеры выходного и входного концов валов

4 КАКОЙ ТИП ЧЕРВЯКА ИСПОЛЬЗОВАН В ПЕРЕДАЧЕ ?

Рис. 3 Червячная передача с ____________________червяком

1 – червяк; 2 – червячное колесо

5 ПЕРЕДАТОЧНОЕ ЧИСЛО ПЕРЕДАЧИ

6 РАСЧЁТ ПАРАМЕТРОВ ЧЕРВЯЧНОГО ЗАЦЕПЛЕНИЯ

	Наименование параметра	Результат
	Модуль осевой, мм
Параметры червячного колеса	Делительный диаметр, мм
червячного колеса	Диаметр вершин, мм
	Диаметр впадин, мм
	Наибольший диаметр,мм мммм
	Диаметр вершин,мм	измерить
	Делительный диаметр, мм
Параметры червяка	Коэффициент диаметра
	Делительный диаметр (уточненное значение)
	Диаметр впадин, мм

Примечание

а) шаг замерить по червяку.

б) модуль уточнить по ГОСТ

6 УКАЖИТЕ ВАРИАНТЫ ПО РАСПОЛОЖЕНИЮ ЧЕРВЯЧНОЙ ПАРЫ ?

Рис. Схемы расположения червячной пары

1

2

3

4

5

7.ОПИСАНИЕ СБОРКИ РЕДУКТОРА (УКАЗАТЬ ТИП ПОДШИПНИКОВ, ИХ НОМЕРА, СПОСОБ КРЕПЛЕНИЯ К ВАЛУ, СПОСОБ РЕГУЛИРОВКИ ЧЕРВЯЧНОЙ ПАРЫ И Т.Д.)

Подпись преподавателя

Дата

ЛАБОРАТОРНАЯ РАБОТА №3

ИЗУЧЕНИЕ КОНСТРУКЦИЙ ПОДШИПНИКОВ КАЧЕНИЯ

1. Цель работы

Целью работы является ознакомление с классификацией, конструкцией, основными характеристиками и маркировкой подшипников качения.
