18. Технология скреперных работ

Скреперами ведут разработку, транспортировку и послоенную отсыпку на месте укладки. Скреперы применяют: 1) для разработки грунта в выемках. 2) для устройства насыпных зем. сооруж. (зем. плотин, дамб-обвалования,каналы). 3) на вскрышных работах,связанных с подготовкой оснований и сооруж. (снятие раст. грунта, удаление непригодных грунтов)

4) на строй площадках и для планоровочных работ на орошаемых участках.

Наиболее широкое применение скреперы находят на строительство широких каналов при глубине выемки 4-5м, а также на строит-во зем. плотин и других сооруж. и насыпного грунта, где скреперами выполняются почти весь комплекс строительных операций.

Набор грунта можно вести только на прямолинейных участках.

Длина пути набора грунта: l_н= q*k_н*k_п/h*k_h*k_р*b

Длина пути выгрузки: l_выгр=q*k_н / h_сл*b_н, где h_сл – толщина слоя грунта, h – толщина стружки, b_н - ширина, k_н – коэф. наполнения, k_р – коэф. рыхления.

Рабочий процесс скрепера: схема к определению минимальной длины прямого участка пути, необходимого для набора грунта

19.Выбор скрепера для производства работ и схемы их движения

Принимая для производства работ скреперы надо учитывать след:

1) грунтовые условия. Скреперыплохо работают на сухих сыпучих и тяжелых глинистых грунтах. Не могут испол-ся в грунтах с каменистыми включениями. 2) влажность грунта. При наличии грунтовых вод скреперы не применяются. 3) дальность перемещениягрунта. Для прицепных скреперов до 800м, для самоходных до 3000м. 4) уклоны пути по местности выездов из выемок и на насыпь. 5) габаритные размеры выемки и насыпи. Скрепер должен иметь ширину режущей кромки не более ширины разрабатываемой выемки по дну и свободного перемещ. по ширине насыпи с запасомне менее 0,5м с каждой стороны. 6) достаточность места для маневрирования скреперами в выемке и на насыпи с учетом практической величины радиуса поворота.

Разработка грунта в выемке возможна 2 способами: продольный и поперечный. Попереч. применяется при ширине выемкидостаточной для набора грунта.

Производительность скрепера: П= q*n*K_в*K_н/K_р где q- геомет. емкость ковша, n- число циклов скрепера в ед. времени, K_н - коэф. наполнения, K_р – коэф. разрыхления, K_в – коэф. использ. рабочего времени.

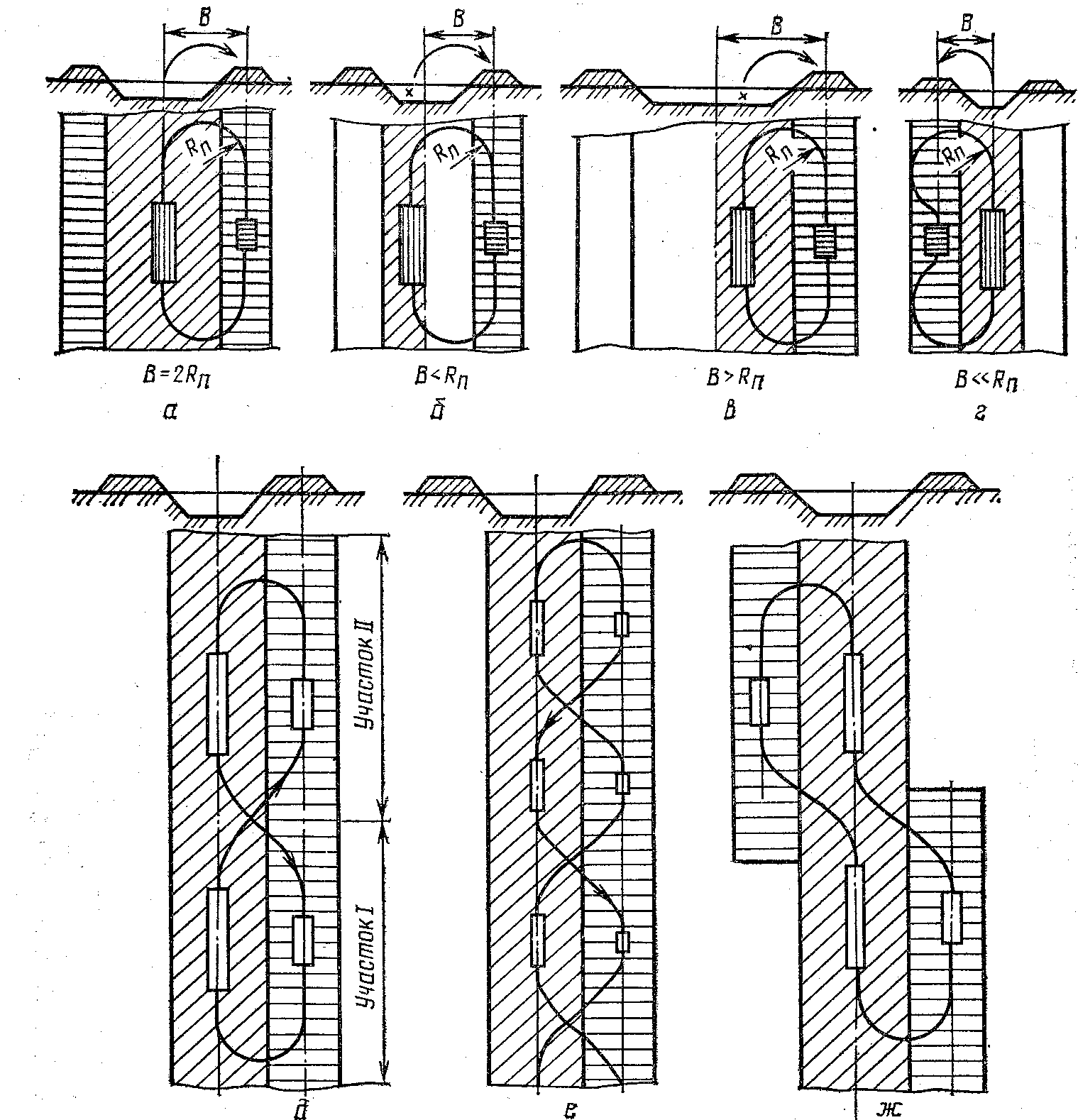

Передвижение скреперов возможно по одной из схем: кольцевая, восьмерка, продольно-челночная, поперечно-челночная, спиральная. Показателем при выборе схемы движения служит средняя дальность возки, а отсюда средняя продолжительность цикла.

За среднюю дальность возки грунта принимают длину равную половине всего пути проходимого скрепером за 1 цикл.

20. Разработка грунта многоковшовыми экскаваторами.

Многоковшовые и фрезерные экскаваторы относятся к машинам непрерывного действия. Разработка, транспортировка и выгрузка грунта происходит одновременно и непрерывно. Недостатки многоковшовых экскаваторов: 1) большинство типов экскаваторов требуют тщательной подготовки трассы. 2) каждая из машин узко специализирована и может быть применена только для тех условий и для тех размеров для которых применяется данная машина. 3) применение многоков. экскаваторов ограничено формой сечения, крутизной откосов, шириной выемок по дну, применением в грунтах без наличия пней, камней, валунов.

Достоинством многоков. экскаваторов: 1) равномерное по времени и полное использование мощности двигателя. 2) полное профилирование выемок. 3) ровность поверхности.

Многоковшовые экскаваторы по характеру работы делятся на 3 группы:

1) Машины, разрабатывает выемку заданного размера за 1 проход (траншейные, цепные, двухсторонние)

2) Машины, образующие выемку заданных размеров за серию последовательных проходовпо одному и тому же месту.

3) Многоковшовые роторные строительные и карьерные экскаваторы, работающие позиционно с образованием выемок.

Траншейные экскаватора используются для стр-ва траншей с вертик. стенками под горизонтальный трубчатый дренаж и под трубопроводы различного назначения. Они также использ. в качестве дреноукладчиков, для этого траншейные экскаваторы оборудуются спец. устройствами для выдерживания заданного уклона для траншей и для укладки труб.

Производительность многоковшовых экскаваторов: эксплутационная прои-ть П= 60*n*V_э*K_р*f, где f – площадь попер. сечения выемки за 1 проход, V_э- рабочая скорость экскаватора.

Производительность многоковшового экскаватора может быть связана с некот. рабочими параметрами: П= 60*q*V_ц*n*K_н*K_р*K_с / 1000*a, где V_ц – скорость цепи, а – шаг ковшей, K_с – коэф. трудности разработки.

Произведение K_н*K_р*K_с принимается следующие: для 1 группы грунта – 0,915. Для 2 – 0,835, для 3 – 0,720, для 4 – 0,65.
