1.3. Жидкокристаллические индикаторы
Жидкие кристаллы (ЖК) были открыты в 1888 г. австрийским ученым-ботаником Ф. Рейницером, но толькои после 1968 г.получили широкое практическое применение в индикаторных устройствах. ЖК занимают промежуточное место между твердым и жидким телом. Молекулы жидкого кристалла движутся подобно молекулам в жидкости, однако при этом остается определенная упорядоченность в их расположении. Эти вещества представляют собой органические соединения, обладающие, подобно кристаллам, оптической анизотропией.
Жидкокристаллические молекулы имеют удлиненную палочкообразную или плоскую форму, которая геометрически способствует параллельности их взаимной укладки. ЖК, как видно из рис.15 разделяются на 3 типа в зависимости от способа укладки молекул: нематические, смектические и холестерические. Сама молекула имеет удлиненную форму длиной несколько десятков ангстрем и шириной несколько ангстрем. В индикаторах используются, в основном, нематические ЖК, хотя на практике часто смешивают два различных ЖК, расширяя тем самым интервал рабочих температур.
Укладка и движение молекул ЖК под действием внешнего электрического поля, тепла и других слабых воздействий изменяется, что сопровождается изменением его оптических свойств. ЖК - индикаторы не излучают свет. В них индикация информации осуществляется при помощи изменения оптических свойств жидкого кристалла, что приводит к модуляции падающего светового потока.
ЖК - индикаторы недостаточно эффективны с точки зрения контрастности изображения, но, с другой стороны, обладают рядом достоинств: возможность исполнения в виде плоской конструкции, низкое управляющее напряжение, простота исполнения управляющей схемы в виде ИС, малая потребляемая мощность и т.д. ЖК - индикаторы применяются для буквенно-цифровой индикации в часах и настольных микрокалькуляторах. Расширяется область их применения в качестве плоских. телевизионных экранов больших размеров. Получена возможность цветовой индикации.
а)
б)
в)
с)

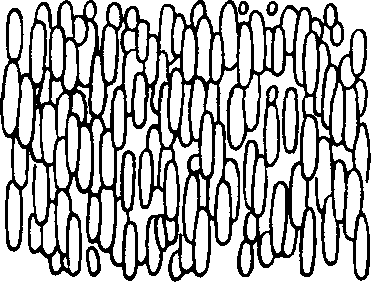

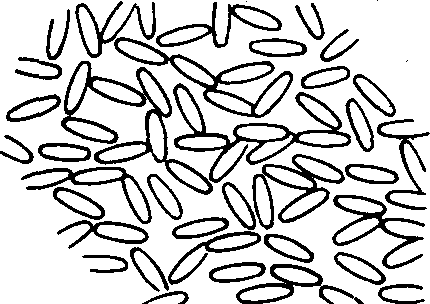

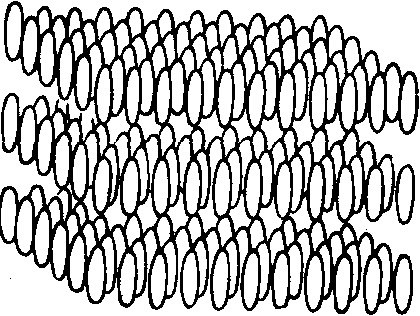

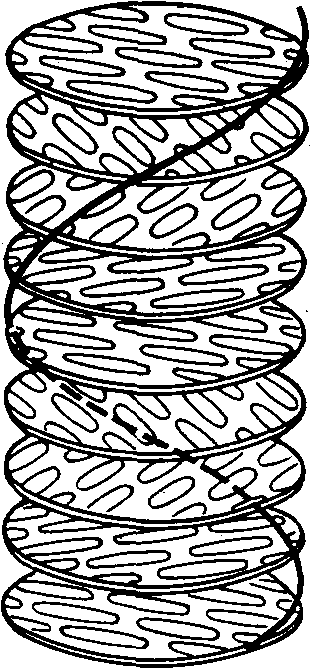

Рис. 15. Типы жидких кристаллов: а—жидкость; б—нематический; в—смектический;
г — холестерический.
Оптические эффекты в жидких кристаллах
Электрооптические эффекты в ЖК подразделяются на токовые эффекты (динамическое рассеяние, эффект электрического управления двулучепреломлением, «твист-эффект») и полевые эффекты (фазовый переход, эффект «гость—хозяин»).
В большинстве ЖК-индикаторов используются электрооптические эффекты, однако имеются ЖК-индикаторы, работающие за счет изменений оптических свойств под действием температуры, как при термооптическом эффекте.
Динамическое рассеяние света. Если через слой нематического ЖК с отрицательной диэлектрической анизотропией пропустить постоянный или переменный ток низкой частоты, то прозрачный слой ЖК мутнеет: происходит рассеяние света. Поскольку ЖК-ячейка довольно толстая (больше 6 мкм), разрушение ранее упорядоченной структуры и перевод слоя жидкости в состояние турбулентности, в котором осуществляется рассеяние света, требует приложения сильного электрического поля. При подмешивании холестерического ЖК нематический ЖК будет испытывать влияние со стороны «закрученной» структуры его молекул. Возникает динамическое рассеяние света, которое сохраняется даже после снятия электрического поля. Это состояние устраняется приложением высокочастотного электрического поля, в котором исчезает динамическое рассеяние.
Эффект электрического управления двулучепреломлением. На ориентацию молекул ЖК оказывает влияние состояние поверхностей пластин ЖК-ячейки. Если пластины обработать поверхностно-активным веществом, то, как показано на рис.16, можно получить гомеотропную упаковку молекул, перпендикулярную пластинам, и гомогенную упаковку молекул, параллельную пластинам. На основе молекул с отрицательной диэлектрической анизотропией создают ЖК с гомеотропной упаковкой. Вне ЖК-ячейки скрещенно размещают поляризатор и анализатор. Для индикации используется свойство двойного лучепреломления, которое возникает при приложении к электродам электрического поля, вызывающего ориентацию молекул ЖК в направлении, параллельном пластинам. Этот эффект называется также эффектом деформации вертикально ориентированной фазы. Свет, ставший линейно-поляризованным после прохождения поляризатора, становится эллиптически поляризованным после прохождения ЖК-ячейки, обладающей свойством двойного лучепреломления. Тем самым интенсивностью света, прошедшего через ЖК-ячейку, можно управлять с помощью приложенного электрического поля. Так как интенсивность проходящего света зависит от длины волны, то, изменяя напряжение, можно менять цветовой тон.
«Твист-эффект» реализуется при помощи однонаправленного натирания поверхностей пластин во взаимно перпендикулярных направлениях и введения нематического жидкого кристалла с положительной диэлектрической анизотропией.

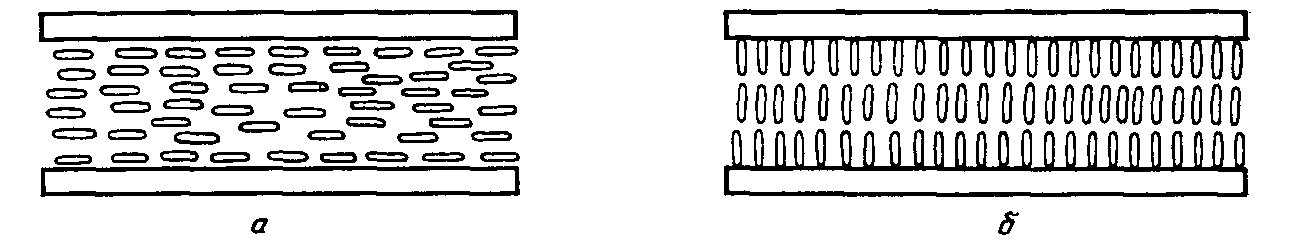

Рис.16. Упаковка молекул в ЖК: а—гомогенная; б—гомеотропная.
Прозрачный электрод

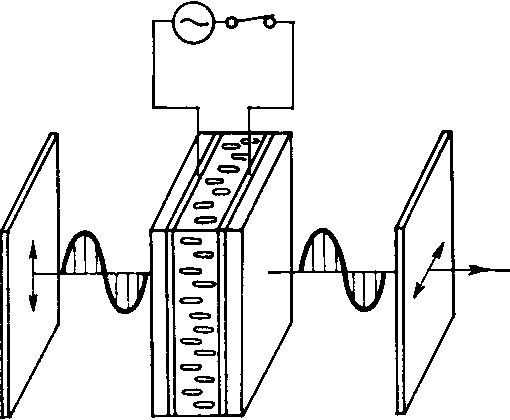

Рис.17. «Твист-эффект»: а—выключенное состояние (просветленное состояние индикатора); б — включенное состояние (темное состояние индикатора).
Так как молекулы жидкого кристалла между двумя пластинами оказываются скрученными на 90°, то происходит поворот плоскости поляризации линейно-поляризованного света, прошедшего через ЖК-ячейку. Если к электродам приложить напряжение, то укладка молекул в ЖК станет гомеотропной и ориентированной перпендикулярно пластинам, и потому поляризация света, прошедшего через ЖК-ячейку, будет сохраняться. Когда плоскости поляризации поляризатора и анализатора, установленных по обеим сторонам ЖК-ячейки, параллельны (параллельный николь), приложение напряжения приводит к прохождению света, а при отсутствии напряжения свет отсекается. В случае перпендикулярного николя получается обратная характеристика (рис. 17). При этом получается довольно низкое рабочее напряжение (менее 1 В).
Фазовый переход. ЖК-ячейка с примесью холестерического ЖК с положительной диэлектрической анизотропией рассеивает свет, образуя жидкокристаллическую непрозрачную ячейку молочного цвета. При увеличении электрического поля, прикладываемого к электродам, все молекулы ЖК, за исключением близлежащих к пластинам, ориентируются в направлении электрического поля, образуя нематический жидкий кристалл с гомеотропной упаковкой молекул, и ЖК-ячейка становится прозрачной.

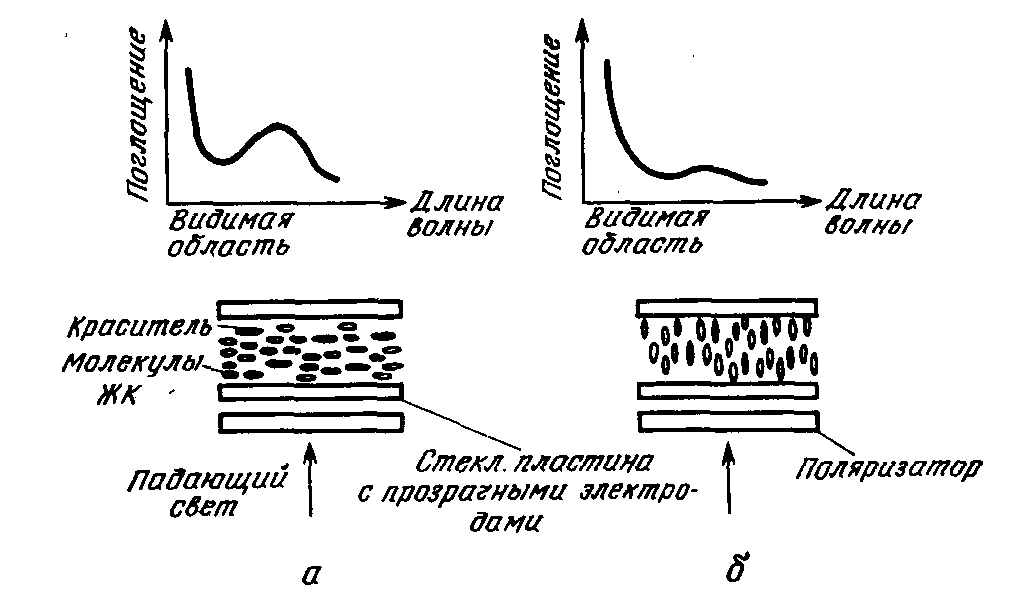

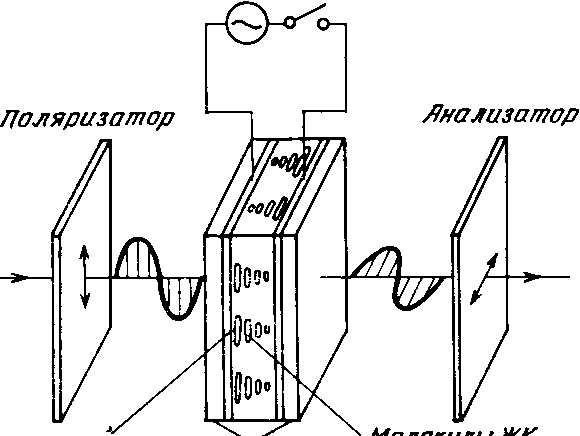

Рис.18. Оптический эффект «гость — хозяин» : а - без электрического поля, б – в электрическом поле
Оптический эффект «гость —хозяин». Краситель, обладающий свойством менять спектр проходящего света в зависимости от ориентации молекул, называется плеохроическим красителем. Если к жидкому кристаллу подмешать плеохроический краситель, тогда с помощью электрического поля оказывается возможным менять как ориентацию молекул ЖК, так и ориентацию молекул плеохроического красителя,т.е. можно изменять цвет ЖК-ячейки. В такой ЖК-ячейке ЖК называют «хозяином», а краситель — «гостем», а само явление называют оптическим эффектом «гость-хозяин». На рис.18 показано превращение ЖК р-типа с гомогенной упаковкой молекул в кристалл с гомеотропной упаковкой под действием электрического поля. Аналогичная индикация осуществляется также в комбинированной системе, объединяющей в себе эффект фазового перехода и эффект «гость — хозяин».
Термооптический эффект. Если нагреть ЖК, то он превратится в обычную изотропную жидкость, однако если ее охладить до первоначальной температуры, то упаковка молекул в ЖК будет отличаться от первоначальной. Например, прозрачная смесь холестерического и нематического ЖК после однократного нагревания и последующего охлаждения до первоначальной температуры окажется непрозрачной. Если полученную непрозрачную смесь поместить в высокочастотное электрическое поле, она вернется в исходное прозрачное состояние.
Способ возбуждения ЖК индикаторной панели
Жидкокристаллическая индикаторная панель представляет собой двумерную матрицу XY управляющих электродов. Точки пересечения электродов образуют ЖК-ячейки, которые возбуждаются при приложении напряжения к соответствующей паре электродов, воспроизводя таким образом один элемент изображения. На рис.19 приведена электрическая характеристика такой ЖК-ячейки. При приложении напряжения меньше порогового Vth ячейка находится в закрытом состоянии (не возбуждается). Если приложенное напряжение больше порогового Vth+, ячейка переходит в открытое состояние (возбуждается). Способы возбуждения жидкого кристалла подразделяются в зависимости от того, присоединен или не присоединен активный элемент к точке пересечения электродов. Ниже рассмотрим случай, когда такой активный элемент отсутствует. ЖК-ячейка может быть представлена в виде эквивалентной параллельной CR-цепочки. Сопротивление составляет порядка 1010—1011 Ом-см. При возбуждении i-го и j-го взаимно ортогональных электродов XY-матрицы точку пересечения (i,j) называют выбранной точкой. При k i, l j точки (i,l) (k, j) называют полувыбранными точками, а точку (k, l) называют невыбранной точкой. Если сопротивление в невыбранных точках матрицы возбуждения XY-электродов положить равным бесконечности, то эквивалентная схема со стороны XY-электродов будет иметь вид, показанный на рис. 20, а

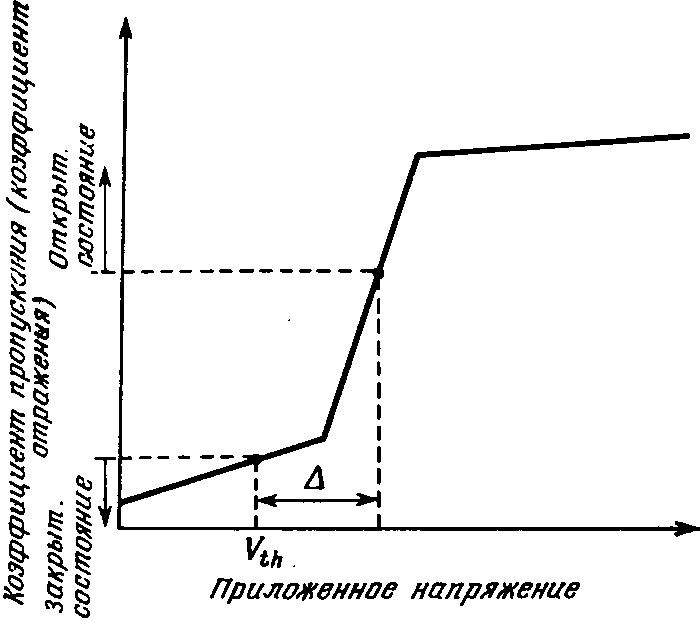

Рис.19. Электрическая характеристика ЖК-ячейки.
-21

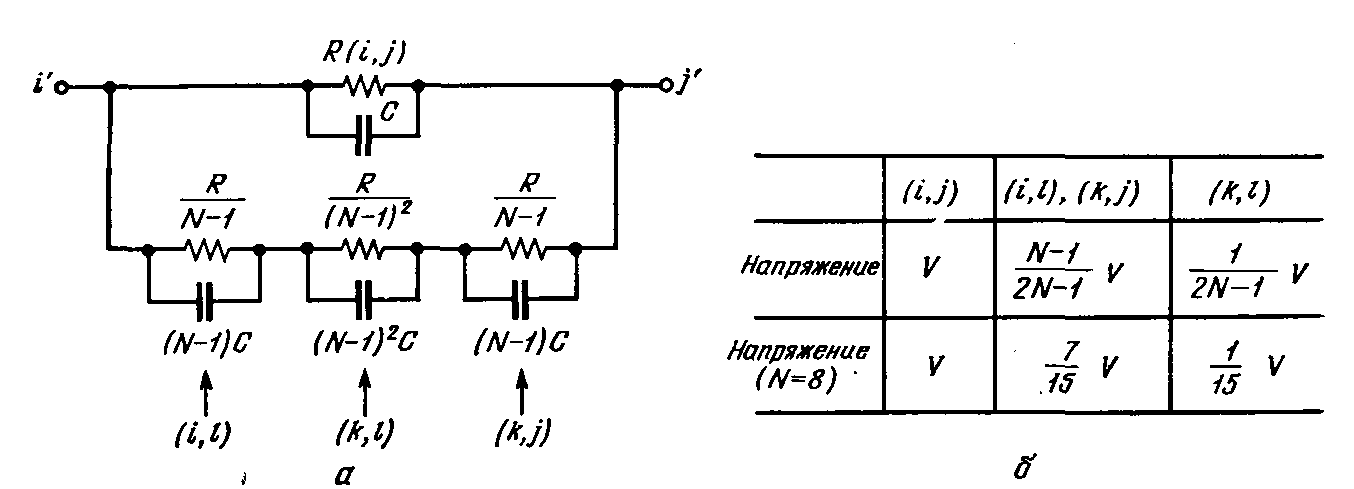

Рис.20. Эквивалентная схема ЖК-ячеики (a) ( k i l j), и распределение напряжения (б).
На рис.20, б приведены напряжения, соответствующие указанному состоянию ЖК-ячеек. При увеличении матрицы напряжения, приложенные к полувыбранным точкам, возрастают и становятся равными 1/2V.
При поточечной последовательной развертке элементов изображения в выбранных точках потребуется значительное время для развертывания всего изображения. Во избежание этого применяется линейная последовательная развертка, в которой осуществляется одновременное воспроизведение всех элементов изображения на одном электроде. В случае когда половина ЖК-ячеек на одном электроде находится в открытом (возбужденном) состоянии под напряжением V, благодаря линейной последовательной развертке напряжение, приложенное к остальным ЖК-ячейкам, также будет равно V. Если используется схема возбуждения, в которой напряжение невыбранного электрода устанавливается равным нулю, а напряжения электродов в выбранной части XY-матрицы — равным + V, -V, то напряжение, приложенное к ЖК-ячейкам в невыбранных точках будет равняться 1/2V.
Возбуждение активного матричного индикатора на ЖК
Активным матричным индикатором называется прибор, в котором каждая индикаторная ячейка возбуждается независимо от других ячеек через активный элемент в точке пересечения XY-матрицы адресации, т. е. в нем нет тех ограничений, которые были ранее, что дает возможность улучшить характеристики индикатора. Для практической реализации активного матричного индикатора с большим экраном применяется интеграция ЖК-ячейки со схемой управления. В таком индикаторе используется матрица транзисторов, стоки которых соединены с электродами ЖК-ячейки, представляющей собой элемент отображения (рис.21). Напряжение на электродах ячейки задается с помощью МОП-транзисторов, размещенных в виде матрицы на кремниевой подложке. Затворы и стоки МОП-транзисторов присоединяются соответственно к XY-шинам возбуждения матрицы адресации. При возбуждении какой-то затворной шины отпираются МОП-транзисторы этого столбца и через шины, к которым присоединены стоки транзисторов осуществляется инжекция заряда в накопительную емкость от источника постоянного напряжения. Оптические свойства жидкокристаллической ячейки соответствуют напряжению, поддерживаемому на накопительной емкости. Так как интенсивность отраженного света можно линейно изменять в зависимости от потенциала шин, к которым присоединены стоки транзисторов, то оказывается возможной индикация тоновых изображений.
На рис.22 приведен пример активного матричного ЖК-индикатора на аморфных кремниевых тонкопленочных транзисторах. Индикаторная панель представляет собой конструкцию, в которой тонкопленочные транзисторы образуют на стеклянной подложке коммутационную матрицу адресации. ЖК-ячейка построена на эффекте «гость—хозяин». Так как при использовании кремниевой пластины имеет место ограничение на диаметр пластины, то максимальный размер изображения может составлять примерно 4 дюйма (10,0 см). При использовании аморфного кремния таких ограничений не существует и можно изготовить индикаторную панель с площадью изображения более 130Х'130 см2.

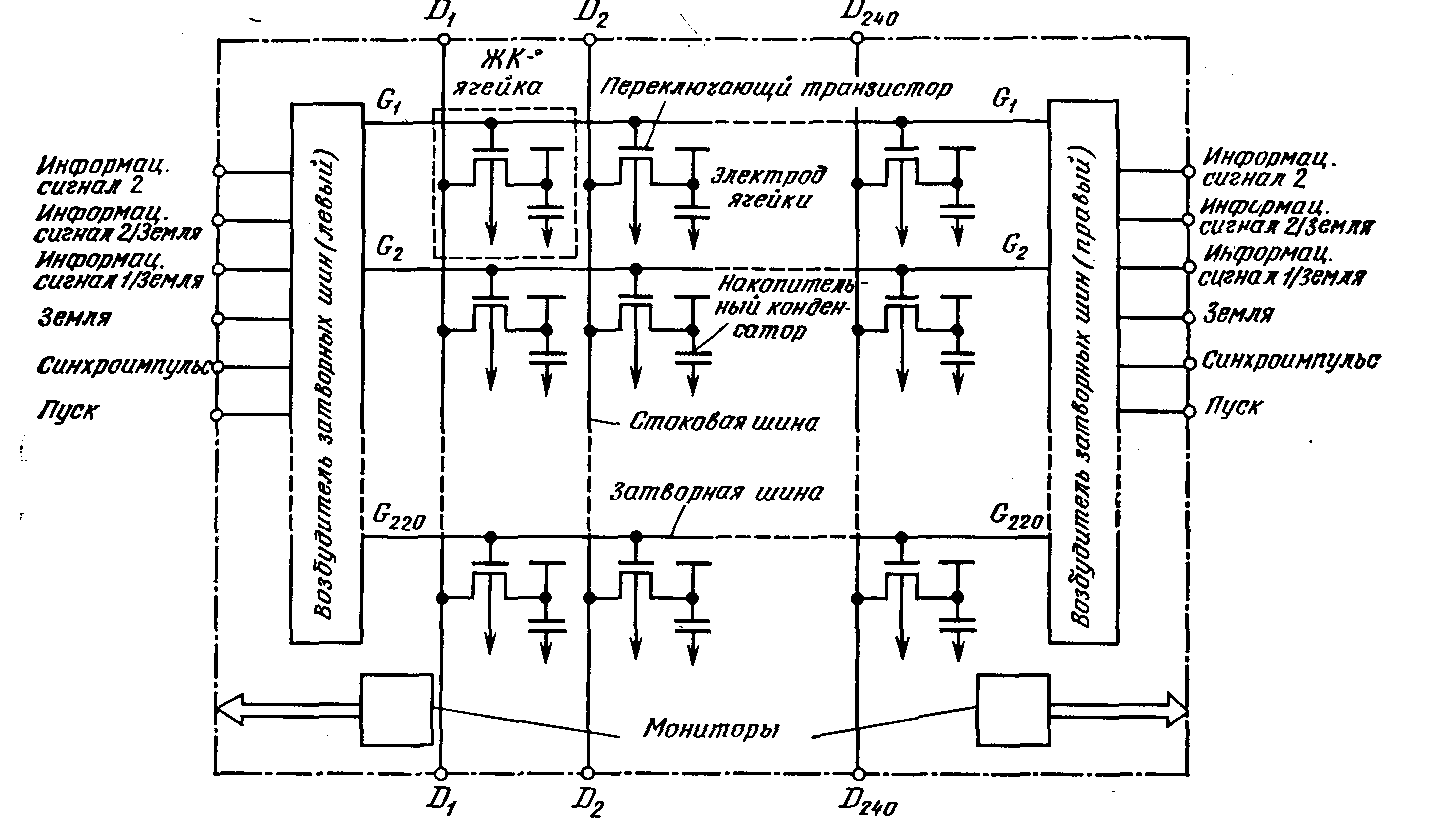

Рис.21. Схема управления активного матричного ЖК-индикатора (G и D –затвор и сток тенкопленочного транзистора)

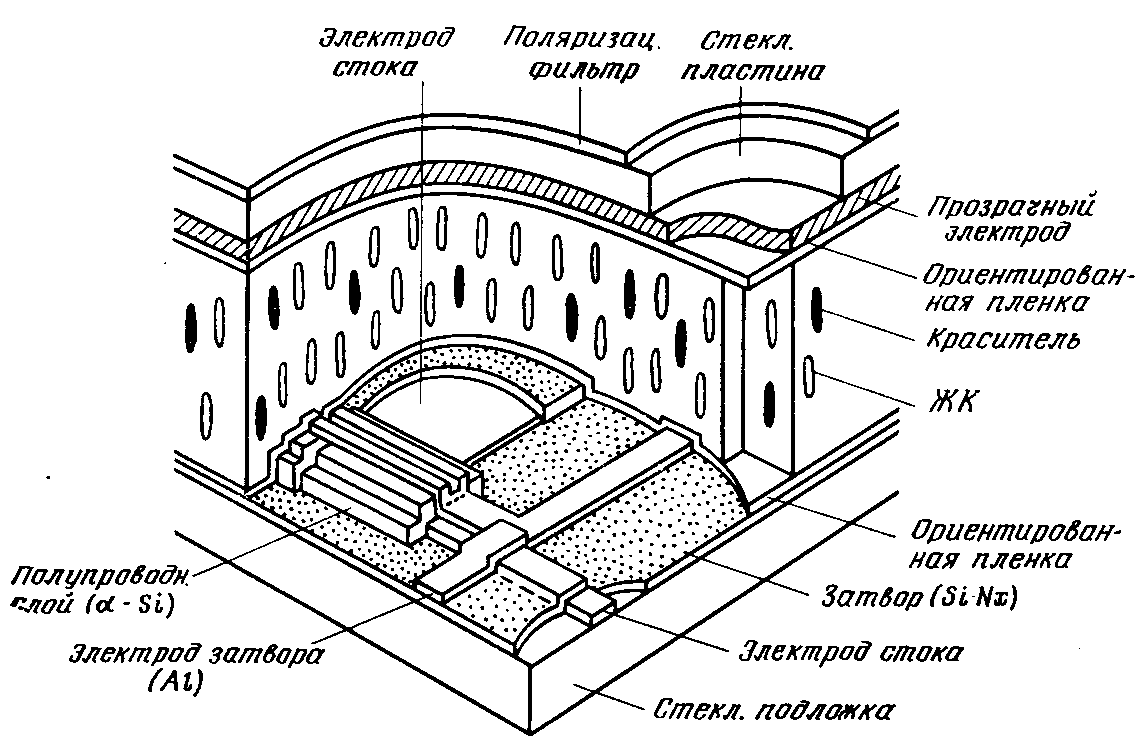

Рис.22. Жидкокристаллическая индикаторная панель с матрицей тонкопленочных транзисторо
Цветное воспроизведение.
В результате действия эффекта двойного лучепреломления, управляемого электрическим полем, и тенсивность света, прошедшего через анализатор будет представляться следующим выражением:
/ == IP sin2 2 sin2 dn/,
где — угол между направлением поляризации падающего света и направлением проекции оси ориентации молекул ЖК на поверхность стекла. При =л/4 интенсивность света, прошедшего через анализатор, будет максимальной. Поскольку угол поворота направления поляризации зависит от длины волны , максимальное пропускание будет соответствовать определенной длине волны светового излучения, для которой этот угол составит 90°, что может быть использовано для цветного воспроизведения.
В ЖК-индикаторе, использующем эффект «гость—хозяин», цветное воспроизведение можно осуществлять, используя дихроизм красителя, являющегося «гостем». Краситель в этом случае определяет только цвет воспроизведения.
Цветное воспроизведение произвольного изображения любого цвета можно получить на основе комбинации трех основных цветов, управляя цветом в каждой ЖК-ячейке. Для этой цели применяются цветные светофильтры. В этой системе ЖК используется только для управления проходящим через него светом, а цвет светового излучения определяется цветными фильтрами. На рис.23 показана возможность воспроизведения на индикаторе цветного телевизионного изображения на основе «твист-эффекта» в нематическом ЖК.

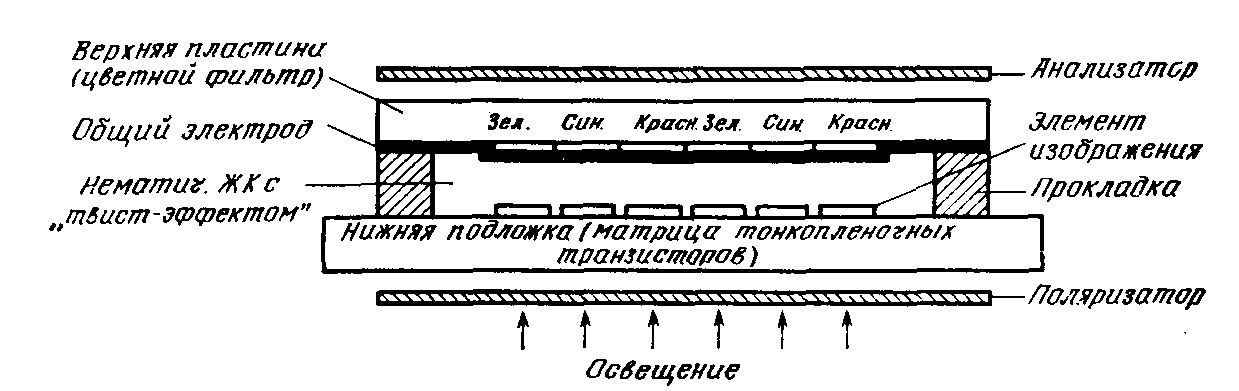

Рис. 23. Цветное воспроизведение изображения в индикаторе на ЖК.
