4 Задание для работы в лаборатории.

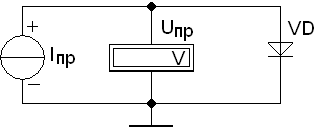

4.1 Для снятия ВАХ диодов при прямом включении собрать схему, приведенную на рисунке 1.
Рисунок 1- Схема для исследования ВАХ диода при прямом включении.
4.2 Последовательно снять ВАХ - IПР=f(UПР) - для диодов 1 и 2 согласно указанного варианта (приложение А.1 в конце лабораторной работы). Значения IПР устанавливать в соответствии с данными в таблице 1 и 2. В эти же таблицы заносить показания вольтметра, соответствующие значениям UПР.
Таблица 1 - Диод 1 (указать по варианту)
IПР, мА |
0 |
0,1 |
1 |
5 |
10 |
15 |
20 |
25 |
UПР, мВ |
|
|
|
|
|
|
|
|
Примечания:
1 Классическое выражение для ВАХ - IПР=f(UПР) – полагает, что IПР является функцией, а UПР – аргументом. Однако, прямой ток значительно изменяется при небольшом изменении напряжения, поэтому удобнее в эксперименте использовать источник тока IПР, измеряя при этом вольтметром падение напряжения на диоде.
2 При построении графика ВАХ использовать классическое представление ось Y - IПР, ось X - UПР.
Таблица 2 - Диод 2 (указать по варианту)
IПР, мА |
0 |
0,1 |
1 |
5 |
10 |
15 |
20 |
25 |
UПР, мВ |
|
|
|
|
|
|
|
|
4.3 Удалить в схеме рисунок 1. диод и заменить его стабилитроном модели, указанной в варианте. Провести аналогичные действия для заполнения таблицы 3.
Таблица 3 - Стабилитрон (указать по варианту)
IПР, мА |
0 |
0,1 |
1 |
5 |
10 |
15 |
20 |
25 |
UПР, мВ |
|
|
|
|
|
|
|
|
4.4 Для снятия ВАХ диодов при обратном включении собрать схему, приведенную на рисунке 2.
Рисунок 2 - Схема для исследования ВАХ диода при обратном включении.
4.5 Последовательно снять ВАХ - IОБР.=f(UОБР.), устанавливая значения UОБР в соответствии с данными, указанными в таблице 1.4 и 1.5.
Таблица 1.4 – Диод 1 (указать по варианту)
UОБР, В |
0 |
0,1 |
0,2 |
0,5 |
1 |
5 |
10 |
20 |
25 |
IОБР, мкА |
0 |
|
|
|
|
|
|
|
|
Таблица 1.5 - Диод 2 (указать по варианту)
UОБР, В |
0 |
0,1 |
0,2 |
0,5 |
1 |
5 |
10 |
20 |
25 |
IОБР, мкА |
0 |
|
|
|
|
|
|
|
|

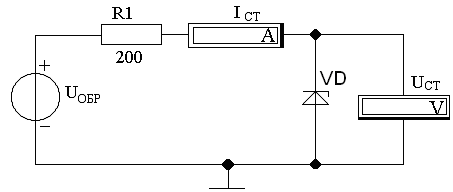

4.6 Для исследования ВАХ стабилитрона собрать схему, указанную на рисунке 3. Ограничительное сопротивление R1 включено для исключения резкого броска тока при выходе на рабочий участок характеристики.
Рисунок 3 - Схема для исследования стабилитрона.
4.7 Изменяя значения UОБР, снять ВАХ стабилитрона IСТ=f(UСТ), результаты измерений занести в таблицу 1.6. Исследования проводить до тех пор, пока ток ICT не достигнет значения ICT.МАХ=40 мА.
Таблица 6 – Стабилитрон (указать по варианту)
UОБР, В |
0 |
|
|
|
|
|
|
|
|
|
UСТ, В |
|
|
|
|
|
|
|
|
|
|
IСТ, мА |
|
|
|
|
|
|
|
|
|
|

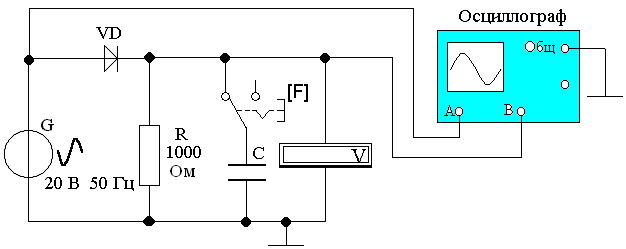

4.8 Для исследования однополупериодного выпрямителя собрать схему, показанную на рисунке 4. В качестве диода использовать Si диод, указанный в варианте. Сопротивление нагрузки R = 1 кОм, напряжение U=20 B, f = 50 Гц.
Рисунок 4 - Схема для исследования однополупериодного выпрямителя
4.9 Получить значение постоянной составляющей выпрямленного напряжения и осциллограммы входного и выходного напряжений для четырех значений фильтрующего (сглаживающего) конденсатора С:
конденсатор отключен – клавишей F размыкается ключ,
C = C1 и С = С2 – значения из варианта,
С = С3 = 1000мкФ – для всех вариантов.
Показания вольтметра занести в таблицу 7.
Таблица 7 – Постоянная составляющая выпрямленного напряжения
С, мкФ |
Откл. |
С1 |
С2 |
С3 = 1000мкФ |
UВЫПР, В |
|
|
|
|
