Основные параметры однослойных фильтров
Тип фильтра, применяемого для доочистки |
Крупность загрузки, мм |
Высота загрузки, мм |
Скорость фильтрации, м/ч |
После механической очистки: грубозернистый |
2-3 |
2000 |
10 |
крупнозернистый |
1-2 |
1500-2000 |
7-10 |
среднезернистый |
0,8-1,6 |
1000-1200 |
5-7 |
мелкозернистый |
0,4-1,2 |
1000 |
6 |
После биологической очистки: крупнозернистый |
1-2 |
1000-1500 |
5-7 |
Регенерация загрузки зависит от состава сточных вод и материала загрузки. Промывку можно осуществлять фильтратом или неочищенной сточной водой. Интенсивность водяной промывки 16-18 лс·м2, продолжительность 6-8 мин. Применение сжатого воздуха и совместной водовоздушной промывки обычно обеспечивает хорошее качество отмывки.
Для многослойных фильтров в качестве загрузки используют антрацит, песок, гранит и ильменит с плотностью соответственно 1,5; 2,6; 4,2; 4,8 г/см3. В них наилучшим образом реализуется принцип фильтрации в направлении убывающей крупности загрузки.
Грязеемкость многослойных фильтров в 2-3 раза больше, чем у однослойных, а применение их позволяет увеличить скорость фильтрации или удлинить продолжительность фильтроцикла.
Р
азновидностью
многослойных фильтров является
каркасно-засыпной фильтр, в котором
можно использовать дешевые фильтрующие
материалы (гравий, щебень, песок и др.).
Такой фильтр оборудуется системами
равномерного распределения исходной
воды и отвода промывочных вод через
расположенные на расстоянии 200-300 мм от
уровня загрузки объемные дырчатые
затопленные трубы. Загрузка фильтра
выполняется в виде каркаса из гравия
или щебня и засыпки из мелкозернистого
материала, который заполняет часть
порового пространства каркаса. Размер
зерен засыпки подбирается таким образом,
чтобы они свободно проникали в межзерновые
каналы каркаса и под действием сил
тяжести опускались в нижние его слои,
оставляя в его верхней части пространство,
свободное для засыпки. Пример такого
фильтра показан на рис. 2.8.

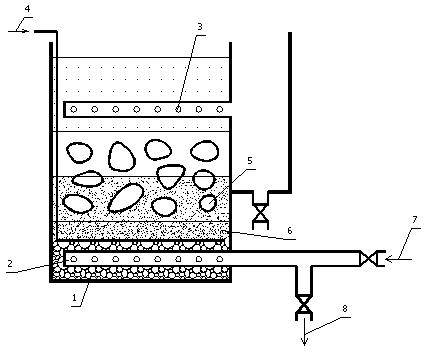

Рис. 2.8. Каркасно-засыпной фильтр: 1 – поддерживающие гравийные слои;
2 – распределительная система высокого сопротивления; 3 – трубчатая система
Для подачи исходной и отведения промывной воды; 4 – подача воздуха;
5 – гравийный каркас; 6 – песчаная засыпка; 7 – подача промывной воды;
8 – отвод фильтрата
Микрофильтры
Для выделения из сточных вод мелкодиспергированных примесей применяют микрофильтры (рис. 2.9).
Основным рабочим элементом фильтра является микросетка, покрывающая цилиндрическую поверхность вращающегося барабана (размер ячейки сетки 20 - 40 мкм). Такая сетка укреплена между двумя поддерживающими сетками с ячейкой 1,25х1,25 или 2,5х2,5 мм.
Барабаны погружены в камеру-резервуар примерно на 0,7 своего диаметра. Подача сточной воды осуществляется через пустостенный вал барабана. Задержанные на внутренней поверхности рабочей сетки примеси смываются непрерывно с помощью насадок, расположенных над барабаном.
Скорость фильтрации колеблется от 20 до 90 м/ч, частота вращения барабана – 3-20 об./мин.
Микрофильтры могут задерживать до 80% поступающих на них примесей, а при размере ячеек рабочей сетки 40 мкм с успехом могут применяться в качестве второй ступени обработки (доочистки) прошедших биологическую очистку сточных вод химических производств.
Р
ис.

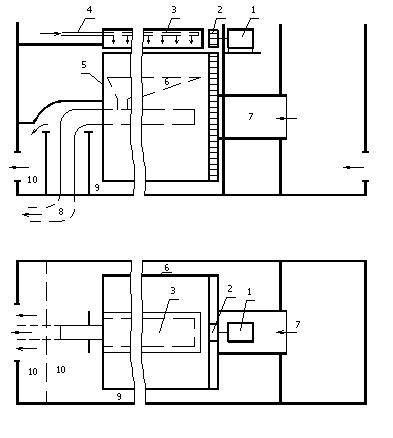

2.9. Микрофильтр: 1 – привод; 2 – червячный
редуктор;
3 – промывное устройство; 4 – подача промывной воды;
5 – вращающийся барабан; 6 – желоб для сбора промывной воды;
7 – ось барабана; 8 – выпуск промывной воды; 9 – камера-резервуар
микрофильтра; 10 – камера для промывной воды
Гидравлический расчет установки сводится к определению площади сетки:
полезная площадь сетки Fо=Q/Vo, где Q – максимальный расход сточных вод; Vo – скорость движения воды в отверстиях сетки (обычно не превышает 0,5 м/с);
полная площадь сетки Fп = Fо/(k1k2), где k1 – коэффициент, учитывающий конструктивные особенности сетки (обычно равен 0,8-0,95); k2 – коэффициент, учитывающий загрязнение сетки (колеблется от 0,7 до 0,9).
Следует отметить, что применение сетчатых установок позволяет задерживать значительную часть жировых и эмульгированных загрязнений производственных сточных вод.
