Зоны обязательного неразрушающего контроля

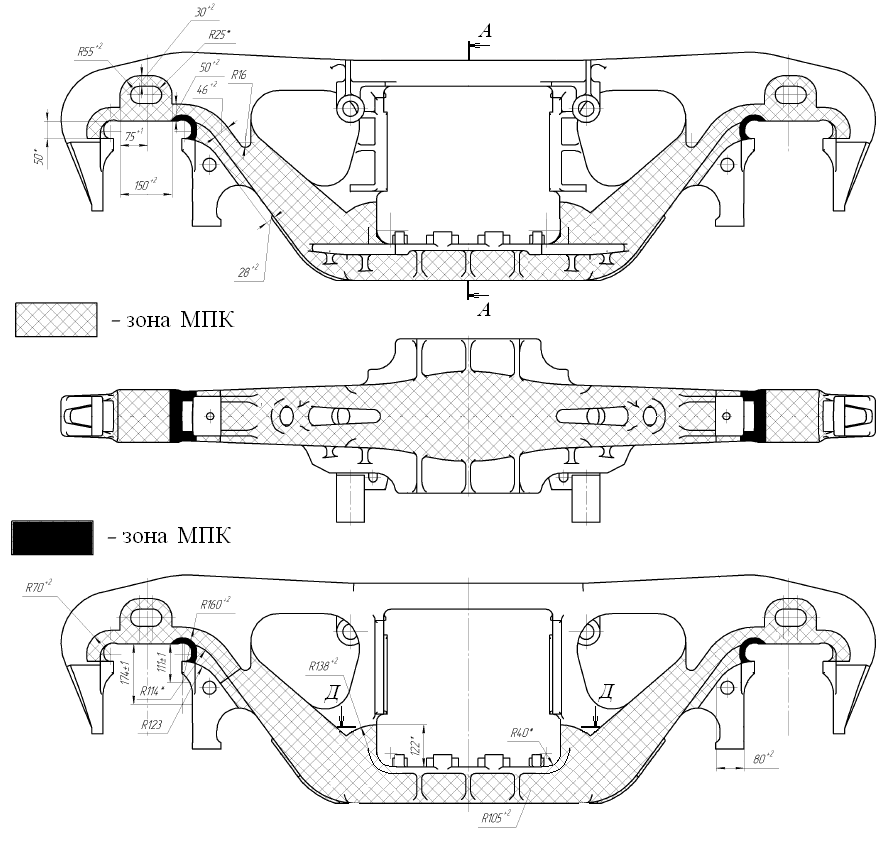

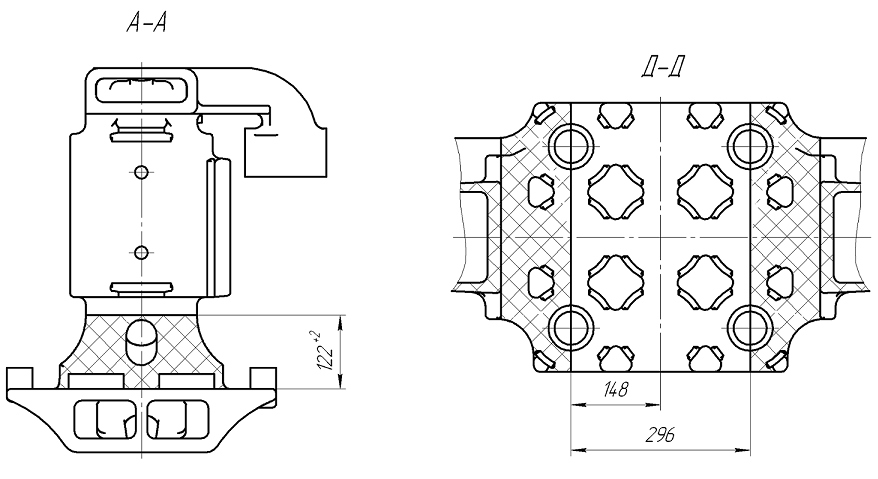

Рисунок А.1 – Зоны обязательного МПК боковой рамы

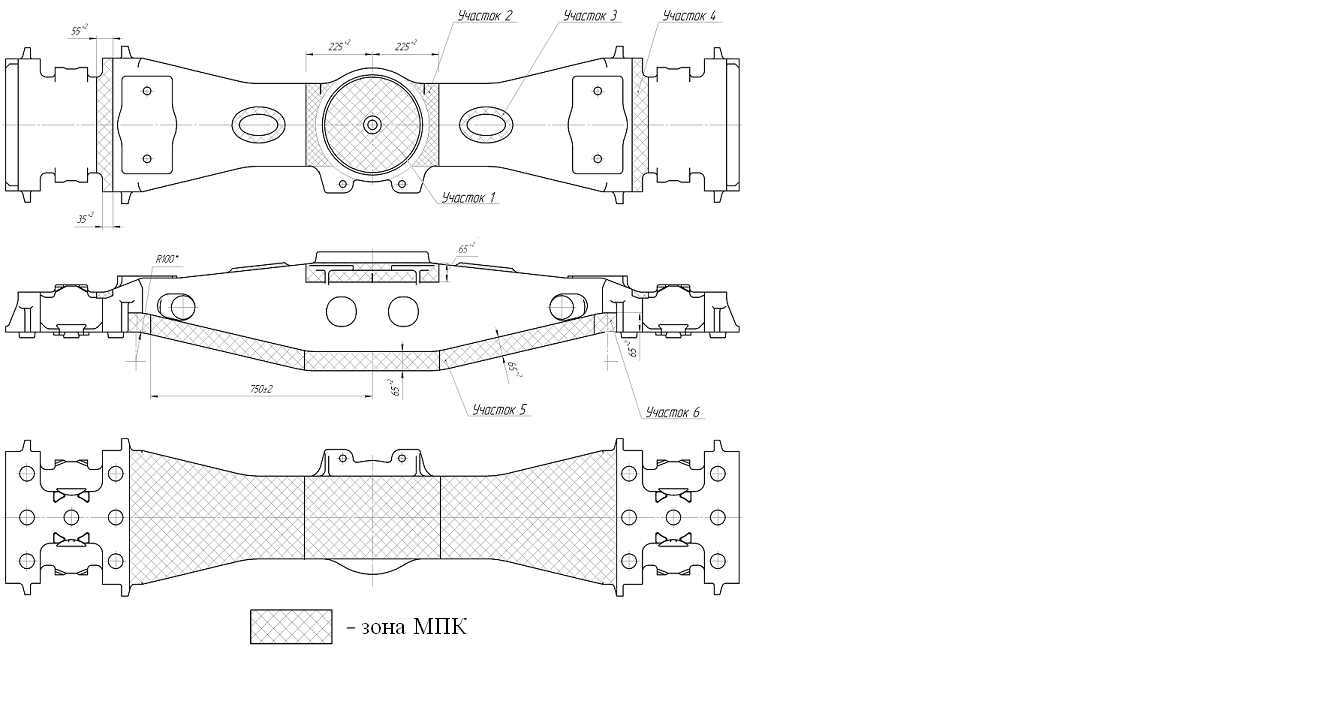

Рисунок А.2 –Зоны обязательного МПК надрессорной балки

Приложение Б

(обязательное)

Контрольные точки при измерении напряженности магнитного поля создаваемого намагничивающими устройствами типа электромагнита y7 (мэд-120)

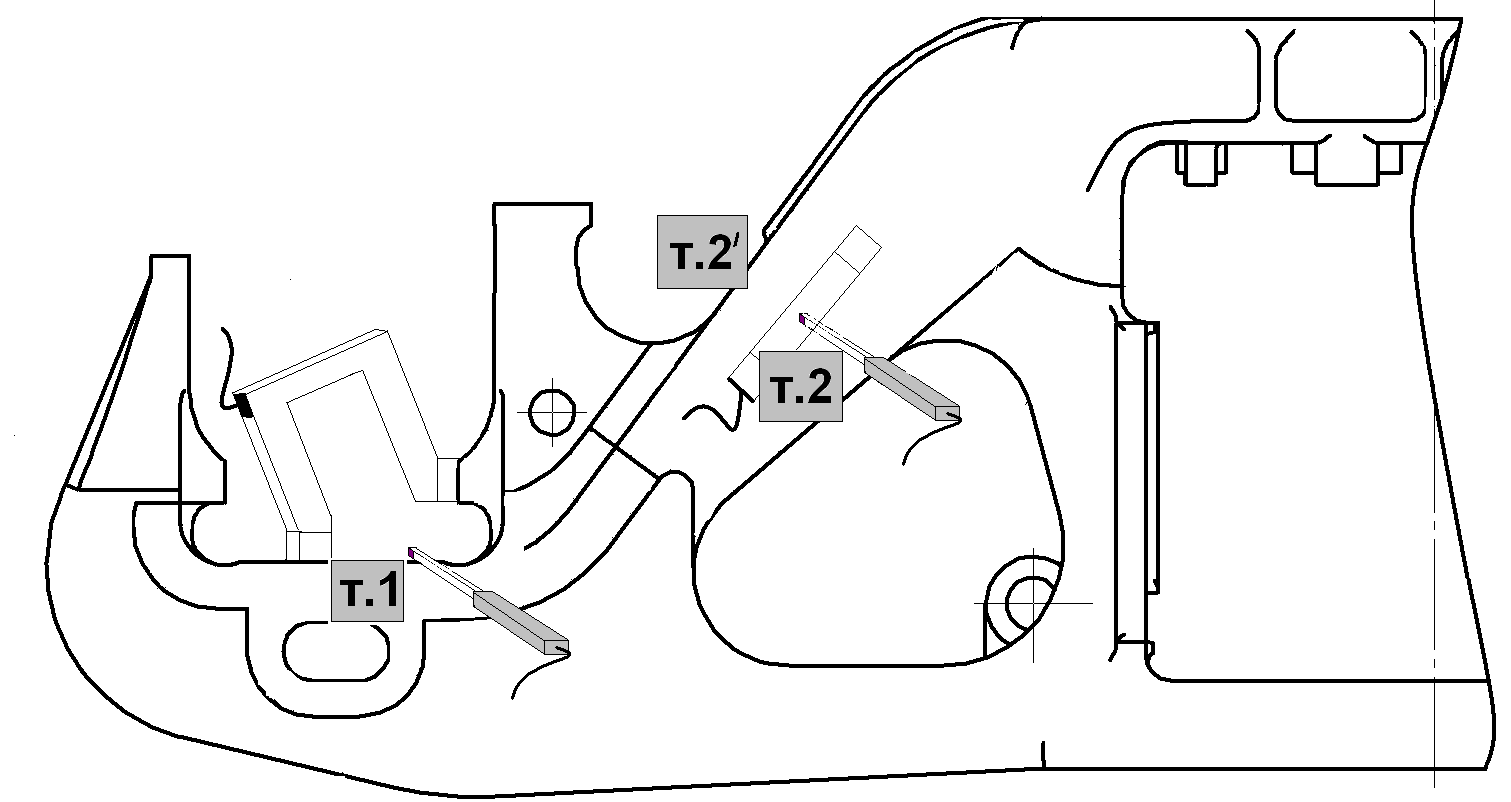

Рисунок Б1 – Боковая рама

т.1 – внутренний угол буксового проема; т.2 – наклонный пояс

(т.2' – наклонный пояс с противоположной стороны)

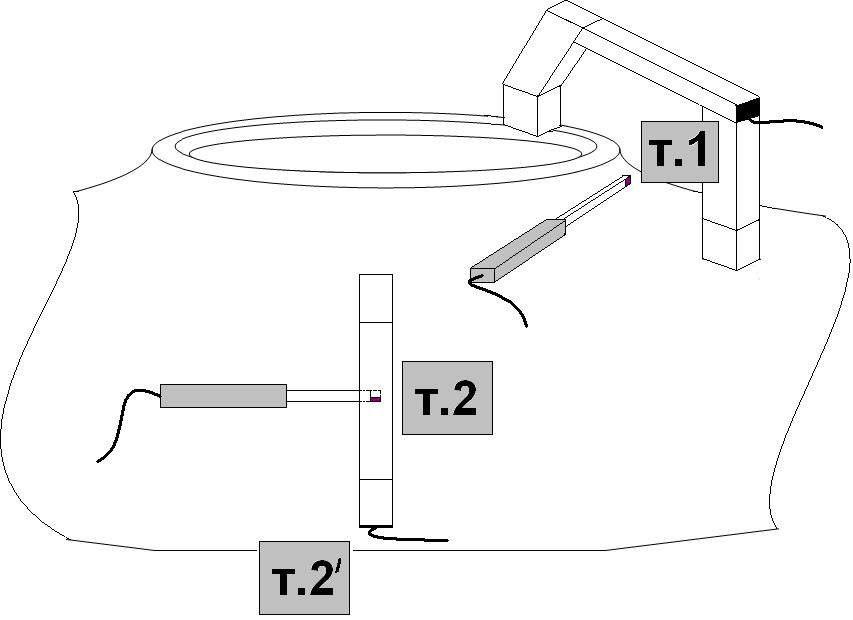

Рисунок Б2 – Надрессорная балка

т.1 – переход от наружного бурта подпятника к верхнему поясу; т.2 – боковая стенка (т.2' – боковая стенка с противоположной стороны)
