3.2. Расчет настила с ребрами.

Настил, подкрепленный ребрами, рекомендуется применять при нагрузках более 30 кН/м².

Расчет настила с ребрами (рис. 3.1, б) ведут по схеме жесткой пластины с защемленными по контуру кромками. Расчет сводится к проверке несущей спо­собности настила при выбранном шаге и размере ребер.

Предварительно принимают толщину настила t_n = 6…10 мм, шаг ребер _s = 400…600 мм, высоту ребра h_s = 60…100 мм, толщину ребра t_s = 6…10 мм.

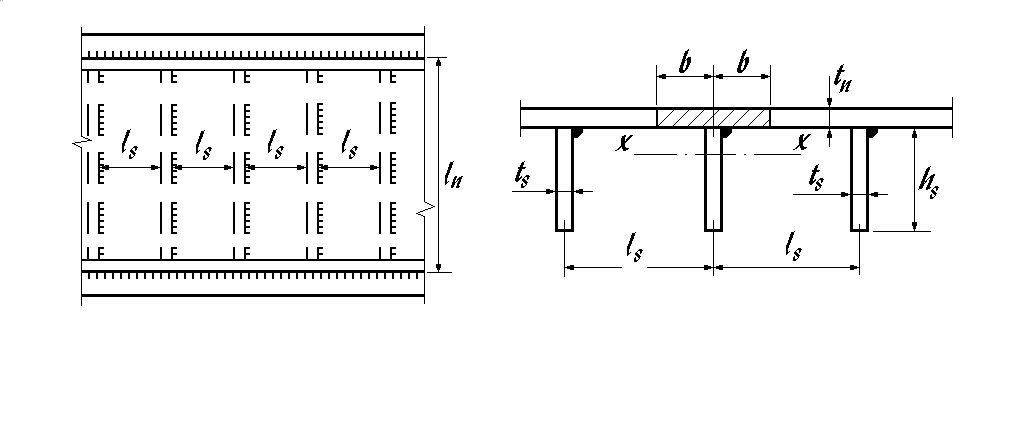

Расчетные усилия в ребрах определяет как в однопролетной раз­резной балке (рис. 3.2). Линейную нагрузку на ребро q, собирают с прилегающих участков настила. За счет приварки ребра к настилу при определении его геометрических характеристик в состав сечения вклю­чают участок, с каждой стороны ребра, настила шириной

. (3.5)

Р ис. 3.2.

Нормальные напряжения в ребре жесткости проверяют в точке А, наиболее удаленной от оси Х–Х проходящей через центр тяжести сечения

, (3.6)

откуда определяют допустимый пролет ребра

. (3.7)

Сварные швы, прикрепляющие ребро жесткости к настилу, рассчиты­вают на усилие сдвига ребра относительно настила

, (3.8)

где S_x — статический момент инерции ребра относительно нейтральной оси х–x.

Рекомендуется применять односторонние сварные швы.

Несущую способность настила, как пластины, опертой на 4 стороны и закрепленной по контуру (рис. 3.1, б), проверяют по формуле

, (3.9)

где M_max=cqa²; с — коэффициент, зависящий от величины отношения большей сторо­ны пластины к меньшей (табл. 2); a — меньшая сторона пластины.

Таблица 2

b/а	1,0	1,1	1,2	1,3	1,4	1,5
с	0,0513	0,0581	0,0639	0,0687	0,0726	0,0757
b/а	1,6	1,7	1,8	1,9	2,0	Больше 2
с	0,0780	0,0799	0,0812	0,0822	0,0829	0,0833

4. Расчет балки настила

Каждую балку в перекрытии рассматривают раздельно, не связанной с другой (разрезная схема). Нагрузка на балку настила передается от настила с участков перекрытия, расположенных на смежных от балки пролетах. Следовательно, ширина грузовой площади для балок настила равна шагу этих балок или пролету настила.

Погонная равномерно распределенная нагрузка на балку

нормативная , (4.1)

расчетная , (4.2)

где _n — шаг балок настила; p_n, g_n — нормативная постоянная (включая собствен­ный вес балки) и временная равномерно распределенные нагрузки со­ответственно; _fp, _fg — коэффициенты надежности по нагрузке для временной и постоянной нагрузки соответственно.

Подбор сечения балок настила проводят по максимальному изгибаю­щему моменту

. (4.3)
