Комбинированные форсунки

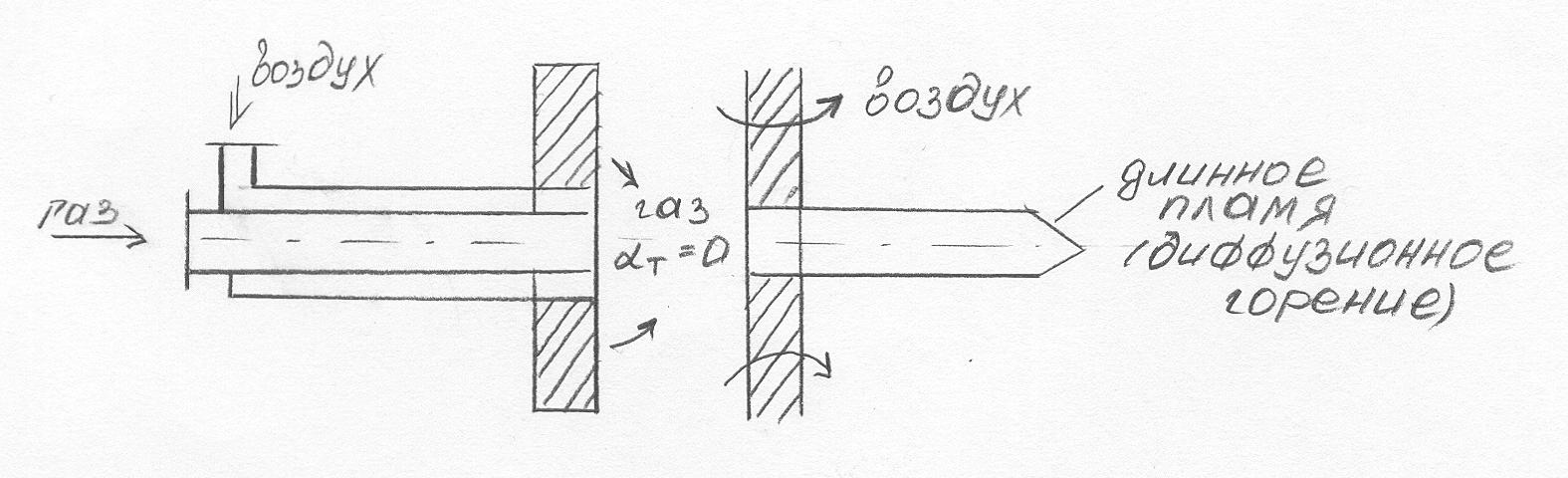

Данные крнструкции представляют собой комбинированный механизм трубной и паровой форсунки. При номинальной нагрузке котла обычно работает механическая бесшумная форсунка. Когда нужно обеспечить глубокое регулирование по нагрузке, переходят в режим паровой форсунки. Обычно форсунки и газовые горелки в одном агрегате, который называют газомазутная горелка. Дело в том, что в котлах работающих на природном газе в зимний период, когда тепловые нагрузки велики и газа на все котельные не хватает, переходят на сжигание мазута, который является резервным топливом в течение 2-3 месяцев. Кроме того на мазут переходят и при авариях в газопроводах. Сжигание газа. Горение газа происходит гомогенно т.т. топливо и окислитель находятся в одной фазе, следовательно главная задача газовых горелок – эффективно смешивать газ и топливо, чтобы обеспечить полное сгорание. Горелки бывают: с внешним смешением, с внутренним, с частичным внутренним (эжекционные). А) Схема горелки с внешним смешением. В топку выходит поток газа и лишь тогда к нему подмешивается поток воздуха. Смешение происходит в самой топке, это занимает определенное время следовательно горение диффузионное, пламя длинное.

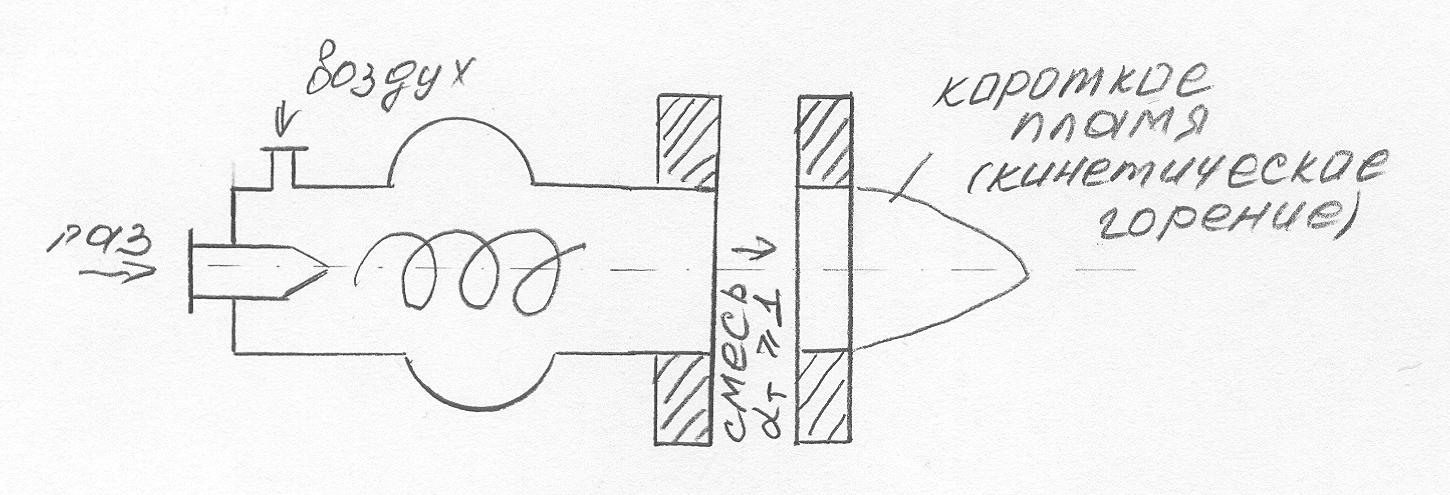

Б) Схема с внутренним смешением. В горелке до топки организованна камера смешения, где газ и воздух смешиваются. В топку выходит готовая горючая смесь, которая сразу воспламеняется. Пламя короткое.
В) Эжекционная горелка. Перед камерой смешения горелки находится газовое сопло, струя газа вдувается в камеру. При этом по закону Бернулли в струе возникает разряжение, в камеру подсасывается воздух и происходит частичное смешение. В топку выходит смесь газа с т<1. Дополнительный воздух в топку подается от вентилятора. Наблюдаем две зоны горения: кинетическую и диффузионную. В кинетической сгорает готовая смесь, а в диффузионной - газ после смешения с воздухом. Газовые горелки являются комбинированными, т.к. содержат форсунки.
13. Конструкторский и поверочный расчет теплогенератора.
Тепловой расчет ТГ на органическом топливе производят с целью определения экономических или конструктивных его параметров. Различают конструктивные и поверочные тепловые расчеты.
Конструктивный тепловой расчет- это расчет, производимый для определения размеров топочного объема, радиационных и конвективных поверхностей нагрева, обеспечивающих номинальную производительность котла при заданных рабочих параметрах. Целью расчета является разработка проекта нового котла при заданных характеристиках топлива, производительности и параметрах получаемого теплоносителя (пара или горячей воды).
Поверочный тепловой расчет- это расчет, при котором по заданной конструкции и геометрическим характеристикам поверхностей нагрева котла для конкретного вида топлива определяются реальная производительность котла и экономичность его работы для чего определяют: тепловые потери; КПД котла; Расход топлива, скорости теплоносителя, воздуха и продуктов сгорания, температуры теплоносителя и продуктов сгорания, коэффициенты теплоотдачи и теплопередачи элементов поверхностей нагрева котла. Поверочный расчет выполняется для оценки показателей экономичности, выбора вспомогательного оборудования, получения исходных данных для последующих расчетов.
Поверочный расчет также проводят при переводе котла на сжигание другого топлива, при изменении производительности, параметров получаемого теплоносителя, проведении реконструкции поверхностей нагрева. Результаты поверочного расчета позволяют ценить кроме экономичности степень надежности работы топки по условиям шлакования, опасность появления низкотемпературной коррозии, недостаток или избыток площади поверхности пароперегревателя (если он имеется). Спецификой поверочного расчета котла является неизвестность промежуточных температур газов и рабочего тела-теплоносителя, включая температуру уходящих газов и горячего воздуха; поэтому расчет выполняют методом последовательных приближений, задаваясь вначале некоторым значением температуры уходящих из котла газов, а затем сравнивая его с результатами расчета. Допустимые отклонения в значениях этой температуры не должны превышать «+, -» 10 К.
