SCAC Precompressi s.r.l. |
TRAVE V 210/140 - 244 |
||||||
Sede legale e Direzione: |
SCHEDA TECNICA PRODOTTO |
||||||
20121 Milano - Via della Moscova n. 66 |
|||||||
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
|
|
|
|
|
|
|
Sezione Corrente |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
TRAVE V 210 / 140 - 244 |
|
|
|||
|
|
Caratteristiche Sezione Corrente |
|
|
|||
|
H |
= 210 |
cm |
C |
= 10.903 |
m2/m |
|
|
Ac |
= 10927 |
cm2 |
G0 |
= 2.732 |
t/m |
|
|
Sc |
= 999321 |
cm3 |
I0 |
= 58938841 |
cm4 |
|
|
Jc |
= 150328953 |
cm4 |
Ws |
= 497174 |
cm3 |
|
|
Yg |
= 91.45 |
cm |
Wi |
= 644476 |
cm3 |
|
Sezione di Raccordo |
Sezione di Testata |

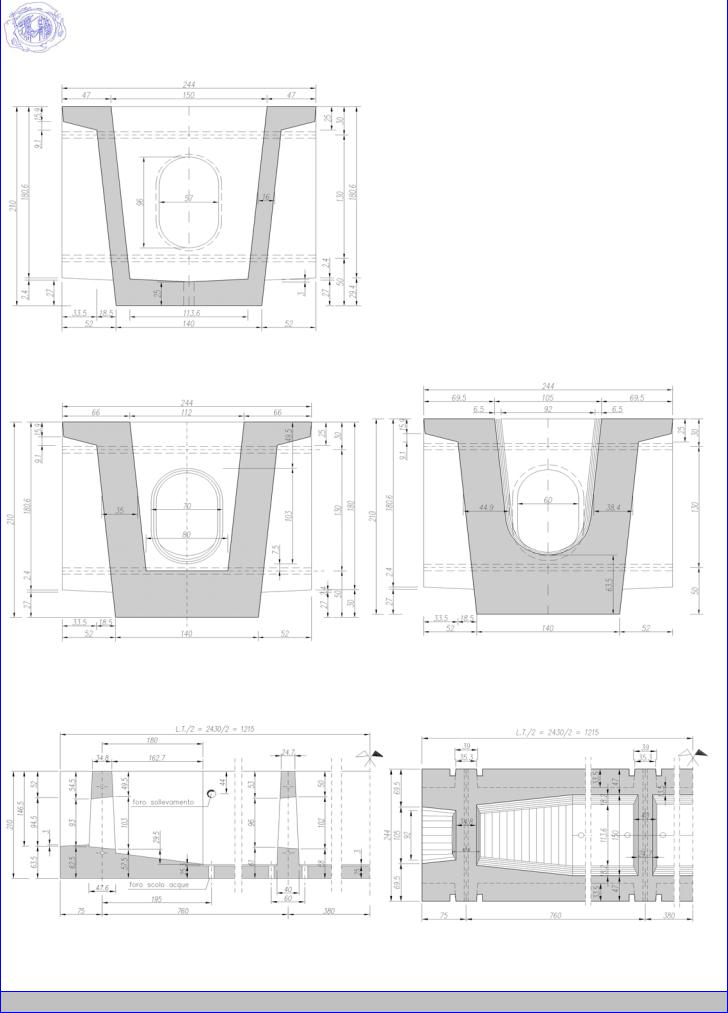

Sezione Longitudinale |
Vista in Pianta |
L.C.: luce di calcolo L.T.: lunghezza trav H: altezza trave Ac: area sezione c.l.s. Sc: momento statico rispetto alla base Jc: momento d'inerzia rispetto alla base Yg: distanza baricentro rispetto alla base C: cassero G0: peso sezione corrente I0: momento d'inerzia baricentrico Ws: modulo di resistenza superiore Wi: modulo di resistenza inferiore
- 1 -
SCAC Precompressi s.r.l. |
TRAVE V 210 /140 - 244 |
|
Sede legale e Direzione: |
ESEMPIO DI IMPIEGO - PONTE FERROVIARIO |
|
20121 Milano - Via della Moscova n. 66 |
||
IMPALCATO A NERVATURE |
||
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
||
|
Sezione Trasversale di Testata
Sezione Longitudinale
Sezione Trasversale Corrente
- 2 -
