SCAC Precompressi s.r.l. |
|
TRAVE T 160/70 |
|
|
|||
Sede legale e Direzione: |
SCHEDA TECNICA PRODOTTO |
||||||
20121 Milano - Via della Moscova n. 66 |
|||||||
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
|
|
|
|
|
|
|
Sezione Corrente |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
TRAVE T 160 / 70 - 138 |
|
|
|||
|
|

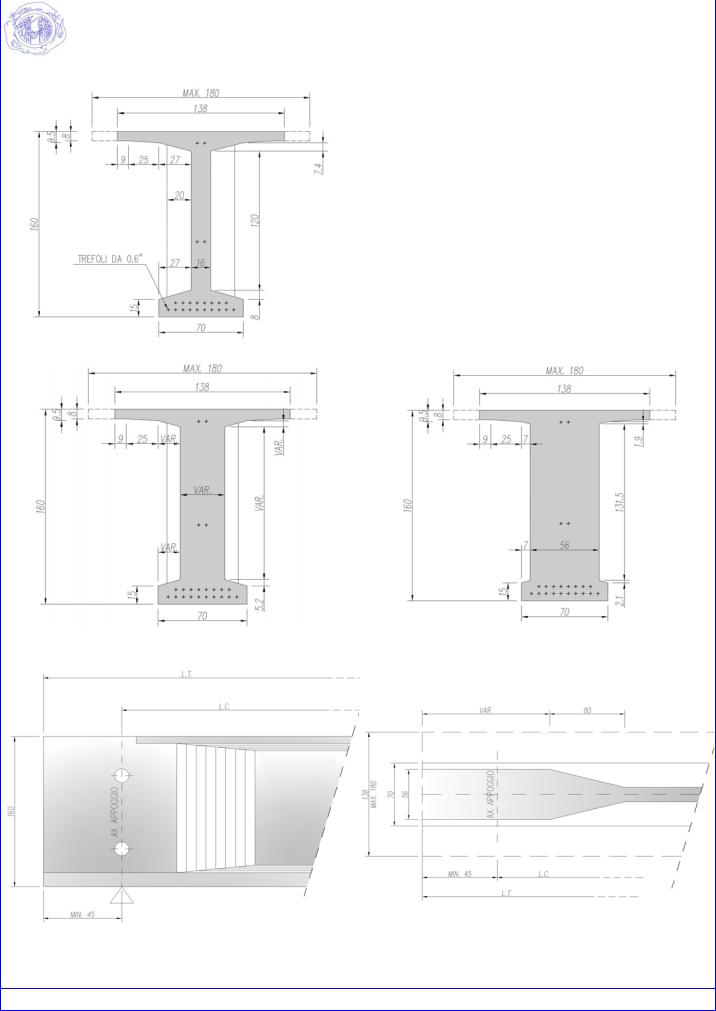

Caratteristiche Sezione Corrente |
|
|
|||
|
H |
= 160 |
cm |
C |
= 5.365 |
m2/m |
|
|
Ac |
= 4883 |
cm2 |
G0 |
= 1.221 |
t/m |
|
|
Sc |
= 414849 |
cm3 |
I0 |
= 17636584 |
cm4 |
|
|
Jc |
= 52881332 |
cm4 |
Ws |
= 235023 |
cm3 |
|
|
Yg |
= 84.96 |
cm |
Wi |
= 207592 |
cm3 |
|
Sezione Raccordo |
Sezione di Testata |
Sezione Longitudinale |
Vista in Pianta |
L.C.: luce di calcolo L.T.: lunghezza trave H: altezza trave |
Ac: area sezione c.l.s. Sc: momento statico rispetto alla base Jc: momento d'inerzia rispetto alla base Yg: distanza baricentro rispetto alla base C: cassero |
G0: peso sezione corrente I0: momento d'inerzia baricentrico |
Ws: modulo di resistenza superiore Wi: modulo di resistenza inferiore |
- 1 -
SCAC Precompressi s.r.l. |
TRAVE T 160/70 |
|
Sede legale e Direzione: |

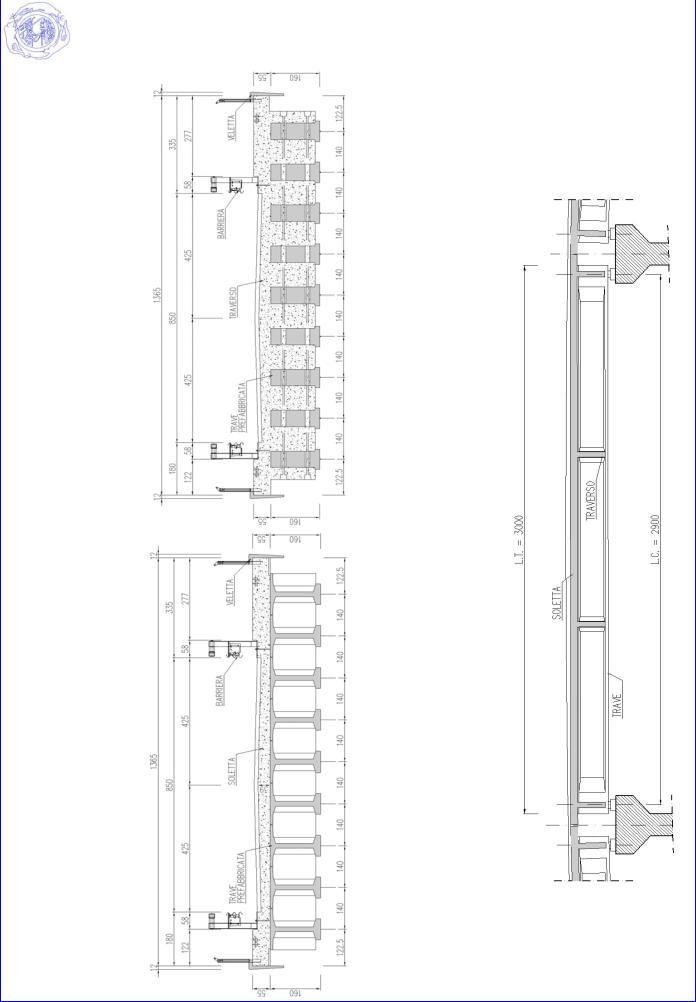

ESEMPIO DI IMPIEGO n.1 - CAVALCAFERROVIA |
|
20121 Milano - Via della Moscova n. 66 |
||
IMPALCATO A NERVATURE |
||
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
||
|
Sezione Trasversale di Testata
Sezione Longitudinale
Sezione Trasversale Corrente
- 2 -
SCAC Precompressi s.r.l. |
TRAVE T 160/70 |
|
Sede legale e Direzione: |

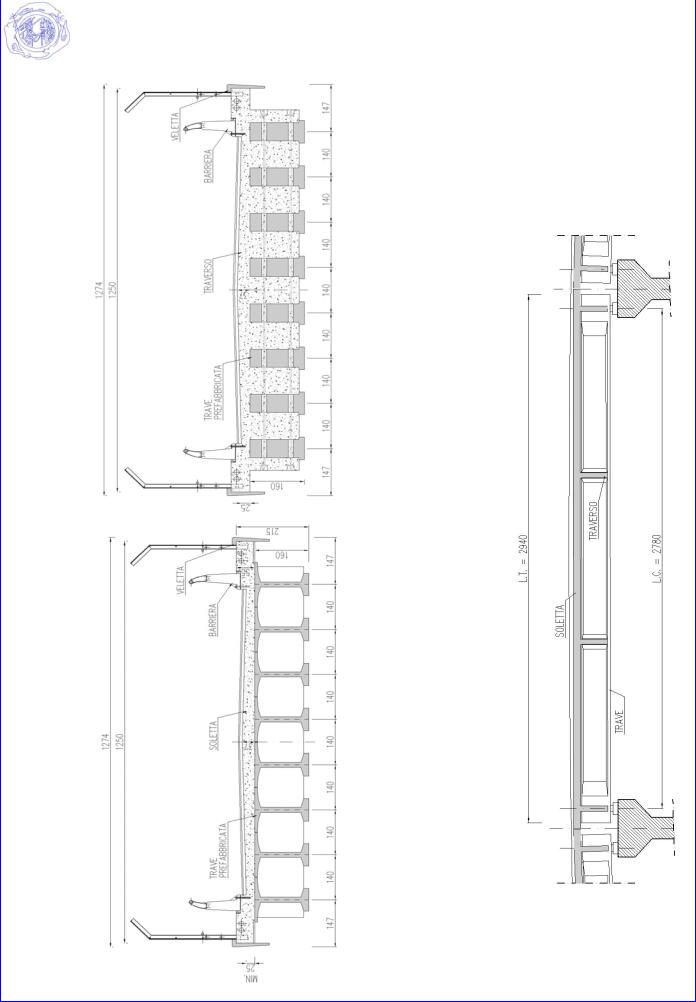

ESEMPIO DI IMPIEGO n.2 - PONTE STRADALE |
|
20121 Milano - Via della Moscova n. 66 |
||
IMPALCATO A NERVATURE |
||
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
||
|
Sezione Trasversale di Testata
Sezione Longitudinale
Sezione Trasversale Corrente
- 3 -
