SCAC Precompressi s.r.l. |
|
TRAVE ALV 160 |
|
|||
Sede legale e Direzione: |
SCHEDA TECNICA PRODOTTO |
|||||
20121 Milano - Via della Moscova n. 66 |
||||||
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
|
|
|
|
|
|
Sezione Corrente |
|
|
|
|
|
|
|
|
|
|
|||
|
|

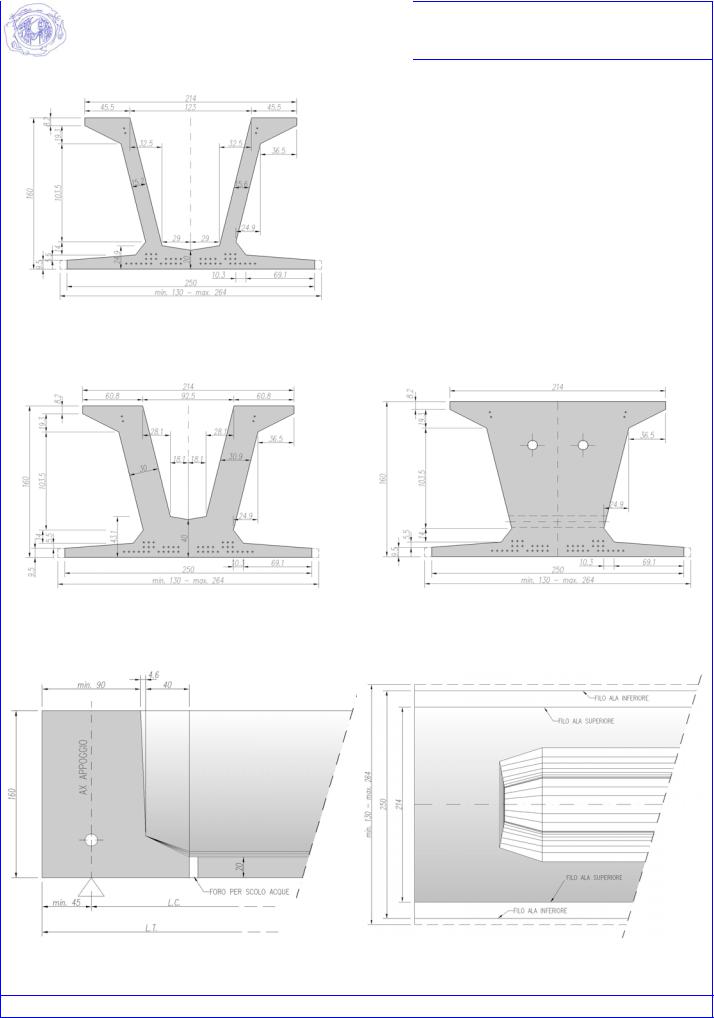

TRAVE ALV 160 / 250 - 214 |
|
|||
|
|
Caratteristiche Sezione Corrente |
|
|||
|
H |
= 160 |
cm |
C |
= 10.911 |
m2/m |
|
Ac |
= 9617 |
cm2 |
G0 |
= 2.404 |
t/m |
|
Sc |
= 598797 |
cm3 |
I0 |
= 31030045 |
cm4 |
|
Jc |
= 68314252 |
cm4 |
Ws |
= 317508 |
cm3 |
|
Yg |
= 62.27 |
cm |
Wi |
= 498315 |
cm3 |
Sezione Raccordo |
Sezione di Testata |
Sezione Longitudinale |
Vista in Pianta |
L.C.: luce di calcolo L.T.: lunghezza trave H: altezza trave |
Ac: area sezione c.l.s. Sc: momento statico rispetto alla base Jc: momento d'inerzia rispetto alla base Yg: distanza baricentro rispetto alla base C: cassero |
G0: peso sezione corrente I0: momento d'inerzia baricentrico |
Ws: modulo di resistenza superiore Wi: modulo di resistenza inferiore |
- 1 -
SCAC Precompressi s.r.l. |
TRAVE ALV 160 |
Sede legale e Direzione: |

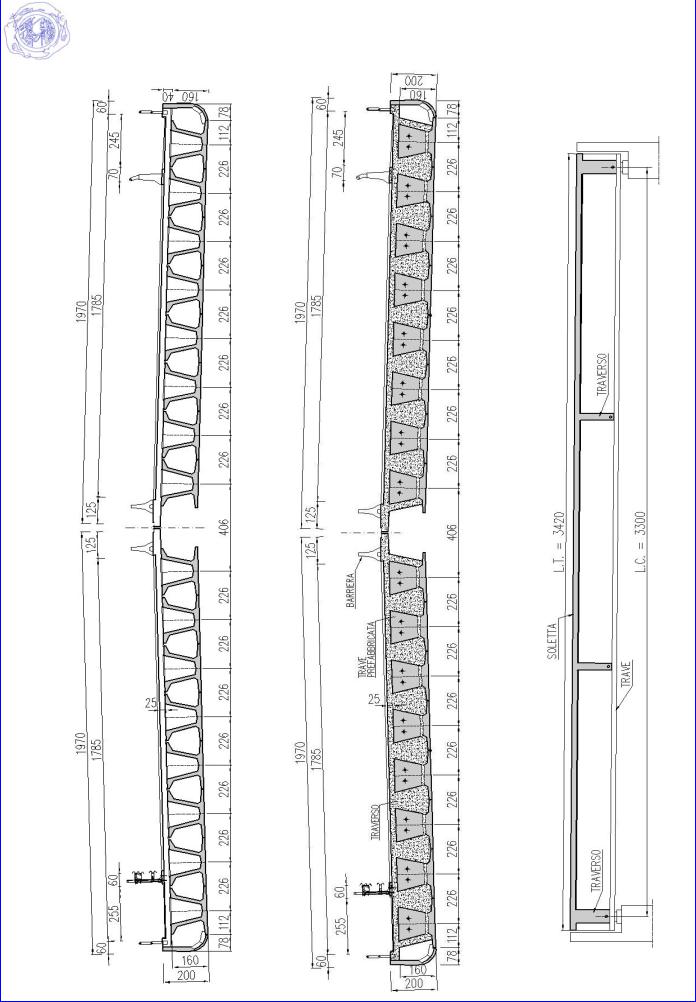

ESEMPIO DI IMPIEGO n.1 - PONTE STRADALE |
20121 Milano - Via della Moscova n. 66 |
IMPALCATO A NERVATURE |
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
A INTRADOSSO CONTINUO |
Sezione Trasversale di Testata
Sezione Longitudinale
Sezione Trasversale Corrente
- 2 -
SCAC Precompressi s.r.l. |
TRAVE ALV 160 |
Sede legale e Direzione: |

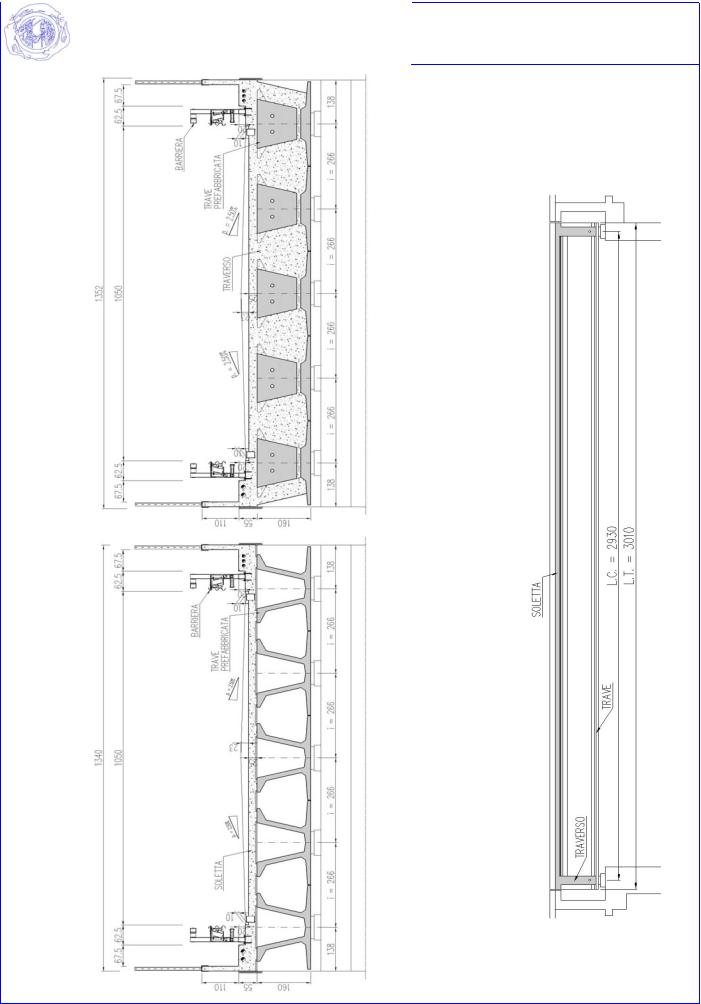

ESEMPIO DI IMPIEGO n.2 - PONTE STRADALE |
20121 Milano - Via della Moscova n. 66 |
IMPALCATO A NERVATURE |
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
A INTRADOSSO CONTINUO |
Sezione Trasversale Corrente |
Sezione Trasversale di Testata |
Sezione Longitudinale |
- 3 -
SCAC Precompressi s.r.l. |
TRAVE ALV 160 |
Sede legale e Direzione: |

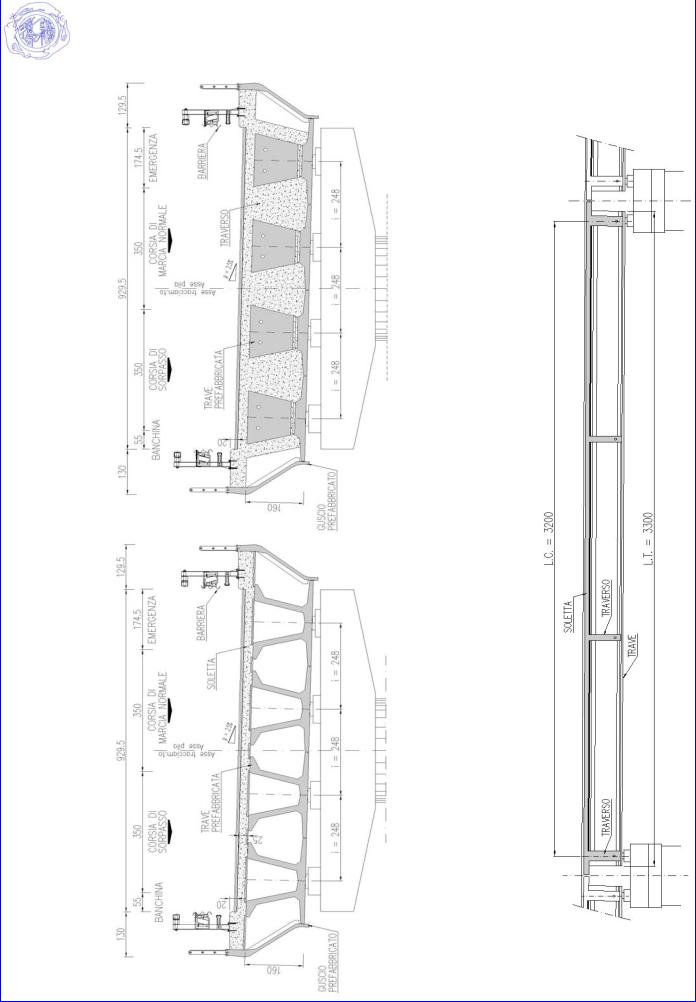

ESEMPIO DI IMPIEGO n.3 - PONTE STRADALE |
20121 Milano - Via della Moscova n. 66 |
IMPALCATO A NERVATURE |
Tel.: 02/29011492 3 linee r.a. - Fax: 02/29011506 - E-mail: milano@scac.it |
A INTRADOSSO CONTINUO |
Sezione Trasversale di Testata
Sezione Longitudinale
Sezione Trasversale Corrente
- 4 -
