Глава 4 Расчет свсиу
4.1 Расчет шпунтового ограждения
Глубина
котлована 4,3 м. Используем металлические
ограждения из
шпунта Ларсен
Ориентировочно глубина забивки шпунта принята равной 16м.

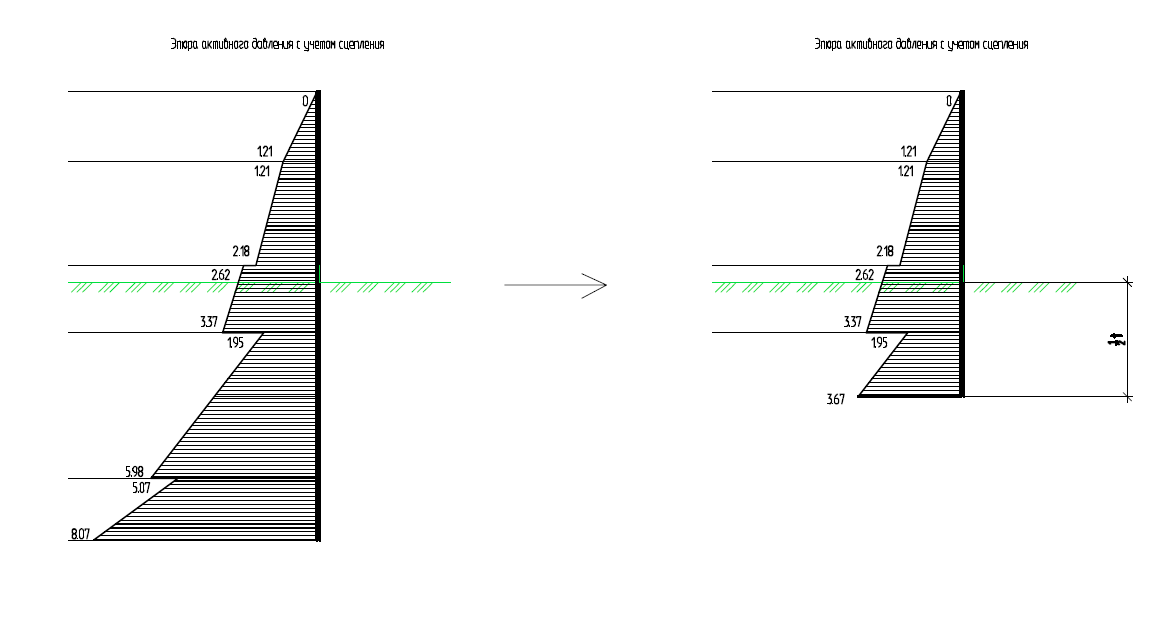

Определение ординат эпюры активного давления грунта.
;
;
Где k=1.2
Определение ординат эпюры пассивного давления.
;
;
Где
k=0,8
Условие устойчивости описывается выражением:
;
;
;
Выполняем проверку устойчивости:
-
условие
выполняется
После выполнения графических операций, определяем, t0 равно 6,8 м. Окончательно глубина забивки t может быть принята с достаточной точностью для практических целей на 20% больше t0:
Проверяем прочность стенки.
Принимаем схему:
Строим эпюру моментов
Из эпюры определяем:
Rа=264 кН
Мmax=766кНм
Где:
=
0,8; Ry=345
МПа
Принимаем по сортаменту шпунт типа Ларсен V.
Конструкция
и размеры шпунта приведены ниже:
Технические характеристики шпунта Ларсен V.
b, мм |
h, мм |
t, мм |
d, мм |
Площадь поперечного сечения, см2 |
Масса, кг |
Момент сопротивления 1 пог.м шпунта, см3 |
|
1 пог.м шпунта, кг |
1 м2 стенки, кг |
||||||
420 |
172 |
21 |
11 |
127,6 |
100 |
472.4 |
2962 |
Напряжение в шпунте
Проверяем прочность внутренней обвязки.
Расчетная схема:
Условие прочности:
Сечением обвязки принимаем двутавр 2хN55.
Где:
Wх=2х2000 см^2
q=Ra=264 кН/м
Построение эпюры моментов.
Расчет тяг.
Схему расположения шпунтового ограждения и тяг смотри на рисунке.
Тяги шпунтового ограждения рассчитываются на усилие
где Ra =264 кН –усилие на распорку, приходящееся на 1 пог.м стенки
L – расстояние между распорками, принимаем L = 6м
Проверку прочности проводим по условию:
,
где Nd – растягивающая сила,
Ry – расчетное сопротивление трубы, Ry = 215МПа
Аd – площадь поперечного сечения растяжки.
Подбираем площадь троса:
Задаемся диаметром троса d = 32мм, тогда
Проверка выполнена.
4.2 Расчет стапеля
-
Расчет балки подкранового пути
Для расчета принимаем схему:
Сбор нагрузок:
Р=Ркрана/2+Рпс=100+40=140т
q=qсв*ɣ
Где: qсв=0,7 т/м;
q=0,7*1.1 = 0,77 т/м
Строим эпюру моментов:
Из эпюры получаем:
Mmax=446 т*м
Подбираем сечение из условия:
,
Из формулы подбираем:
Из расчета принимает двутавр 2х100Б3
Выполняем проверку:
-
условие выполняется
2. Расчет главной балки стапеля
Для расчета принимаем схему:
Сбор нагрузок:
Р=Рпс=50т
q=qсв* ɣ
Где: qсв=0.36 т/м;
Q=0.36*1.1 = 0.4 т/м
Строим эпюру моментов:
Из эпюры получаем:
Mmax=161 т*м
Подбираем сечение из условия:
,
Из формулы подбираем:
Из расчета принимает двутавр 2х80Б1
Выполняем проверку:
-
условие выполняется
3. Расчет ригеля подкранового пути
Для расчета принимаем схему:
Сбор нагрузок:
Р=Рпс=52т
Q=qсв* ɣ
Где: qсв=6,75 т/м;
Q=6,75*1.1 = 7,5 т/м
Строим эпюру моментов:
Из эпюры получаем:
Mmax=215 т*м
Для конструктивного удобства принимаем двутавр 2х100Б3:
Выполняем проверку:
-
условие выполняется
