Глава 6

РАСЧЕТ ШПУНТОВОГО ОГРАЖДЕНИЯ.

Глубина котлована 4,3 м. Используем металлические ограждения из шпунта Ларсен

Ориентировочно глубина забивки шпунта принята равной 16м.

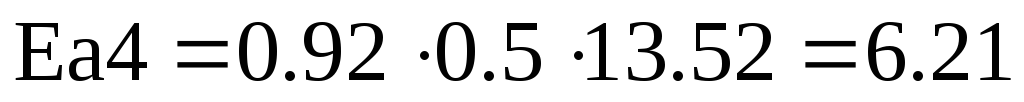

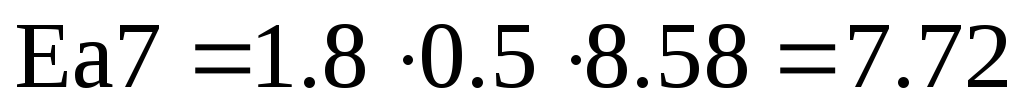

Определение ординат эпюры активного давления грунта.

; ; Где k=1.2

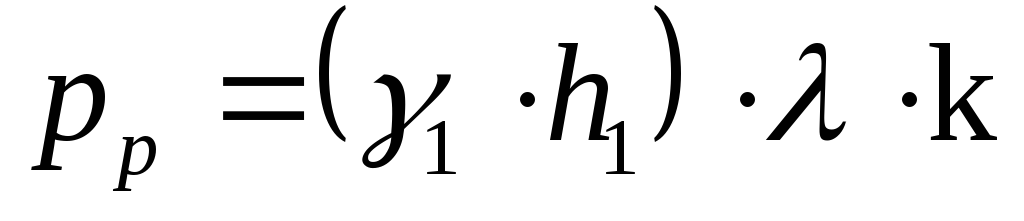

Определение ординат эпюры пассивного давления.

; ; Где k=0,8

Условие устойчивости описывается выражением:

; ; ;

Выполняем проверку устойчивости:

- условие выполняется

После выполнения графических операций, определяем, t0 равно 6,8 м. Окончательно глубина забивки t может быть принята с достаточной точностью для практических целей на 20% больше t0:

Проверяем прочность стенки.

Принимаем схему:

Строим эпюру моментов

Из эпюры определяем:

Rа=264 кН

Мmax=766кНм

Где: = 0,8; Ry=345 МПа

Принимаем по сортаменту шпунт типа Ларсен V.

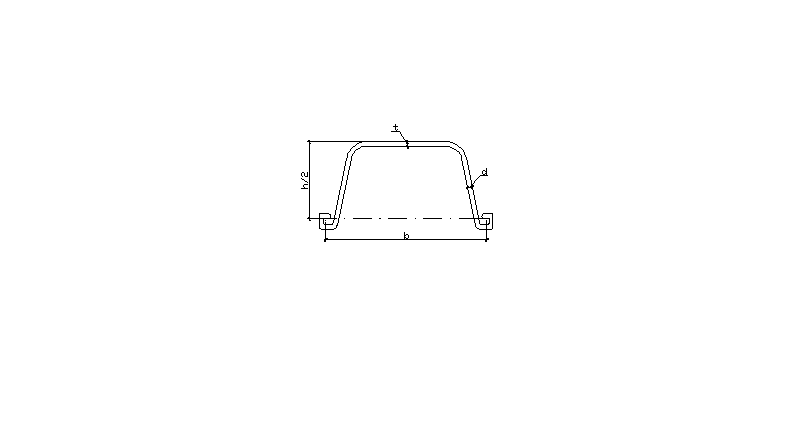

Конструкция и размеры шпунта приведены ниже:

Технические характеристики шпунта Ларсен V.

b, мм	h, мм	t, мм	d, мм	Площадь поперечного сечения, см2	Масса, кг		Момент сопротивления 1 пог.м шпунта, см3
					1 пог.м шпунта, кг	1 м2 стенки, кг
420	172	21	11	127,6	100	472.4	2962

Напряжение в шпунте

Проверяем прочность внутренней обвязки.

Расчетная схема:

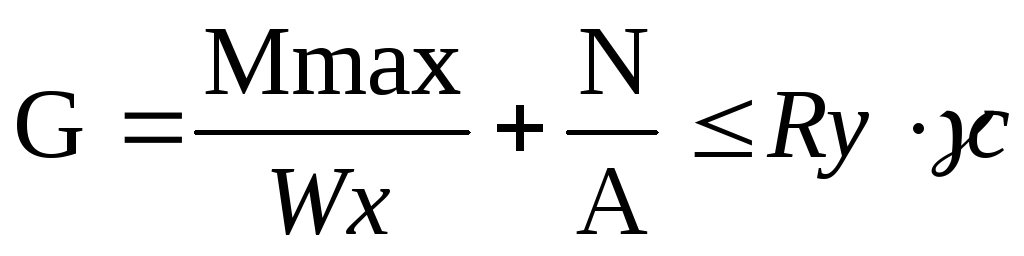

Условие прочности:

Сечением обвязки принимаем двутавр 2хN55.

Где:

Wх=2х2000 см^2

q=Ra=264 кН/м

Построение эпюры моментов.

Расчет тяг.

Схему расположения шпунтового ограждения и тяг смотри на рисунке.

Тяги шпунтового ограждения рассчитываются на усилие

где Ra =264 кН –усилие на распорку, приходящееся на 1 пог.м стенки

L – расстояние между распорками, принимаем L = 6м

Проверку прочности проводим по условию:

,

где Nd – растягивающая сила,

Ry – расчетное сопротивление трубы, Ry = 215МПа

Аd – площадь поперечного сечения растяжки.

Подбираем площадь троса:

Задаемся диаметром троса d = 32мм, тогда

Проверка выполнена.
