Классификация сборных железобетонных

Рис. 2.4. Классификация сборных железобетонных обделок кругового очертания.

Зависимость типа обделки от геологических условий

Инженерно-геологические и гидрологические условия	Тип обделки
Водонасыщенные несвязные грунты, не оказывающие достаточного упругого отпора; значительная обводненность массива и гидростатическое давление более 0,1 МПа; горное давление свыше 0,6 МПа и т. д.	Обделки из чугунных тюбингов с болтовыми связями, железобетонные блочные обделки из бетона повышенной водонепроницаемости с герметизирующими прокладками. Обязательно наличие связей в стыках и перевязки продольных стыков
Слабоустойчивые необводненные либо малообводненные грунты	Обделки из железобетонных блоков или тюбингов со связями в стыках и перевязкой продольных стыков
Устойчивые связные грунты, полускальные и трещиноватые скальные грунты	Облегченные обделки из железобетонных блоков сплошного или ребристого сечения. В глинистых, слабых скальных грунтах – обжатые на грунт сборные обделки. Допустимо отсутствие связей между элементами и перевязки продольных стыков

Сложными (и не только с точки зрения инженерно-геологической и гидрологической, но и – градостроительной) условиями проходки тоннелей принято считать:

- сооружение тоннелей в неустойчивых водонасыщенных грунтах с коэффициентом крепости менее 2 и гидростатическим давлением 0,1МПа (1 ати) и более, сложенных супесями, песками, лёссами, суглинками, текуче-пластичными глинами, сланцами и валунно-галечниковыми отложениями, включая крупные валуны;

- строительство подводных тоннелей в неустойчивых водонасыщенных грунтах, или в связных грунтах под водными препятствиями – водоёмами, реками, заливами при наличии над тоннелем устойчивого слоя менее высоты свода обрушения;

- проходку тоннелей под инженерными сооружениями, фундаментами, коммуникациями и т. п. в неустойчивых водонасыщенных грунтах или в связных грунтах при наличии над тоннелем устойчивого слоя менее высоты свода обрушения;

- проходку тоннелей в скальных грунтах, разрушенных до состояния дресвы с различными крупными включениями, в зонах геологических разломов, размывов, в плывунах и разжиженных грунтах при гидростатическом давлении 0,1 МПа (1ати) и более;

- проходку тоннелей во всех случаях, не допускающих осадок поверхности более 10мм.

Рис. 3.2. Конструкция обделки перегонного тоннеля

из железобетонных блоков

Рис. 3.1. Конструкция обделки железнодорожного тоннеля

из железобетонных тюбингов

Характеристики обделок (на одно кольцо шириной В_к=1м)

№	Показатели	Ед. изм.	Тип 1	Тип 2
1	Разработка грунта	м3	25
2	Диаметр обделки Dн/Dвн	м	5,5/5,1
3	Объем железобетона	м3	2,43
4	Количество элементов в кольце	шт	10
5	Масса элемента (наибольшая)	Т	2,5
6	Масса арматуры в элементе	кг	445,4
7	Наибольшая длина элемента	м	1,888
8	Связи между элементами (продольные + поперечные): - болты - шпильки -шпонки - дюбели	шт	20+37

Рис. 2.6. Конструкция обделки тоннеля из железобетонных тюбингов:

а – общий вид кольца; б – нормальный тюбинг.

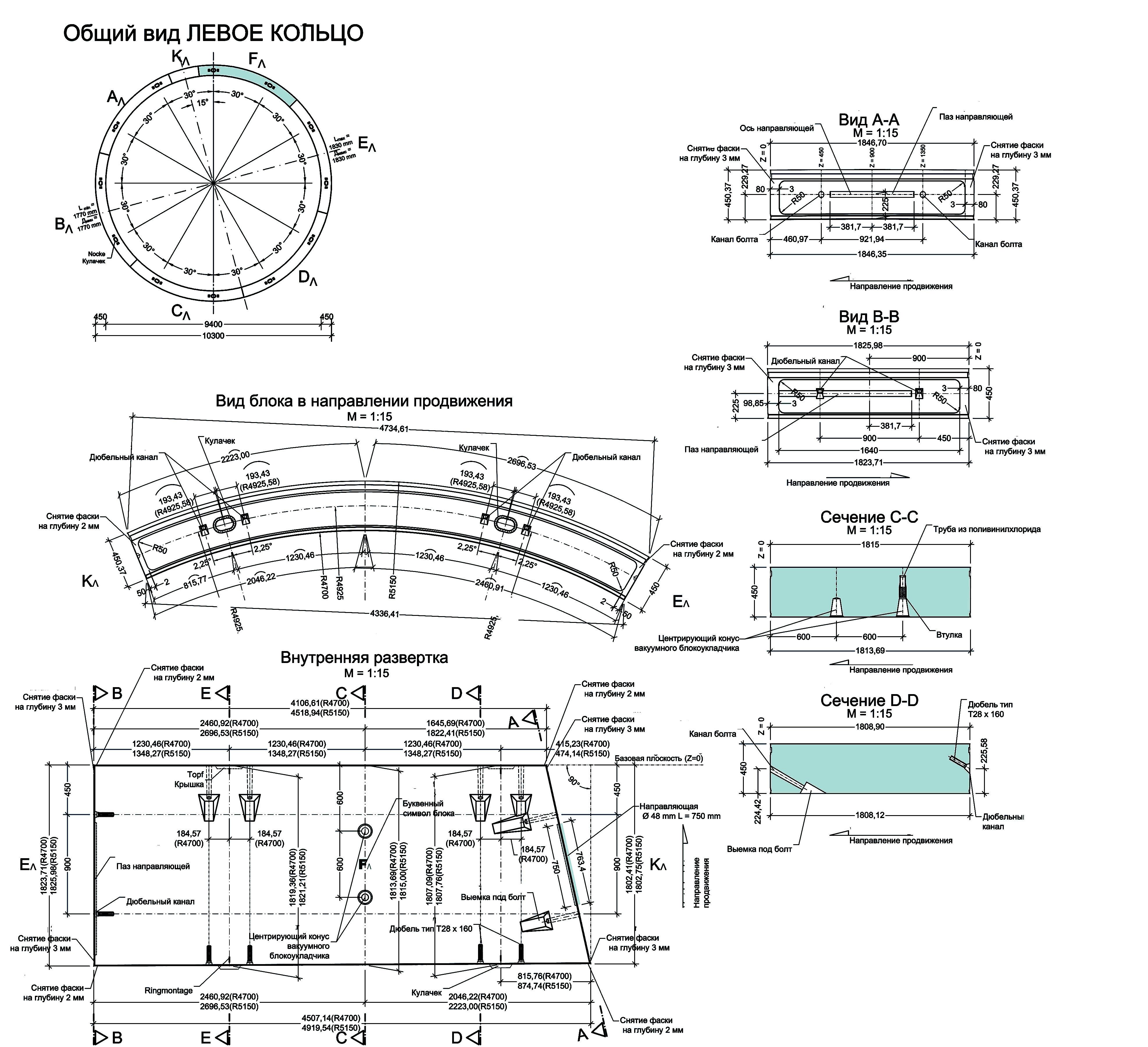

Рис. 2.23. Сборная железобетонная блочная обделка большого диаметра повышенной водонепроницаемости.

Рис. 2.20. Сборная железобетонная блочная обделка однопутного железнодорожного тоннеля в г. Сочи

а)

б)

Рис. 2.20. Сборная железобетонная блочная обделка эскалаторного тоннеля:

а – сечение обделки; б – конструкция блока
