ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ

Тема: “Проект системы оборотного водоснабжения аглофабрики ”

Студенту Рыжову Е.В.

Исходные данные:

Объем выпускаемой продукции – 50000 т волокна.

Годовой фонд рабочего времени – 8760 ч.

Категория надежности водоснабжения – 2 категория.

Географический пункт – Москва.

Температура на входе в градирню - t₁ = 34ºC.

Потребный напор – 25 м.

Планировочная отметка земли (между горизонталями) – 24,5 м.

Отметка на которую подается вода промпредприятии – 26 м.

Химический состав исходной воды:

- Ca²⁺ - 100 мг/л;

- Mg²⁺ - 28 мг/л;

- Na⁺ - 58 мг/л;

- HCO₃^- - 441 мг/л;

- SO₄^2- - 68 мг/л;

- Cl^- - 98 мг/л;

- Щелочность добавленной воды – Щ_доб=2,8 мг-экв/л;

- рН₀=7,52;

- Концентрация двуокиси углерода в добавочной воде – (СО₂)_доб=17 мг/л;

- Мутность добавочной воды – С_{доб.взв}=10 мг/л;

- Мутность воды после очистки фильтром – С_{взв.ост}=13 мг/л;

- Запыленность воздуха на промышленной площадке – С_{возд.взв}=0,0016 мг/л.

Срок сдачи:

Руководитель: Морева Ю. А.

Задание получил: Рыжов Е.В.

Магнитогорск 2012

Содержание.

1. Выбор схемы водоснабжения промышленного предприятия.................................................4

2. Анализ воды источника..............................................................................................................6

3. Определение расчетных расходов воды....................................................................................6

4. Охлаждение оборотной воды......................................................................................................7

4.1. Обоснование выбора способа охлаждения оборотной воды.................................................7

4.2 Расчет вентиляторных противоточных градирен....................................................................7

4.3 Расчет потерь воды в градирнях..............................................................................................10

4.4 Расчет потерь воды с продувкой..............................................................................................10

4.5 Размещение охладителей на промышленной площадке........................................................10

5. Обработка оборотной воды.........................................................................................................11

5.1 Предотвращение карбонатных отложений в системах оборотного водоснабжения...........11

5.2 Борьба с биологическими обрастаниями.................................................................................13

5.3 Предотвращение механических отложений............................................................................13

6. Компоновка насосной станции системы оборотного водоснабжения....................................14

6.1 Расчет резервуаров.....................................................................................................................14

6.2 Подбор насосов...........................................................................................................................14

7. Определение диаметров трубопроводов....................................................................................15

8. Компоновка зданий на ген. плане...............................................................................................15

9. Баланс воды в системе чистого оборотного цикла водоснабжения........................................16

10. Оценка эффективности использования воды..........................................................................17

Список литературы...........................................................................................................................18

1. Выбор схемы водоснабжения промышленного предприятия.

Используемая в производственных целях вода по своему назначению может быть разделена на категории:

1) Вода, применяемая в качестве теплоносителя для охлаждения оборудования и продукта в теплообменных аппаратах. Вода только нагревается.

2)Вода осуществляет поглощение и транспортирование примесей в производственных процессах без тепловыделения. При потреблении вода загрязняется, но не нагревается.

3)Вода участвует в поглощении и транспортировании примесей и в охлаждении продукта и оборудования. В процессе потребления вода насыщается примесями и нагревается.

4)Вода применяется для растворения реагентов химической технологии, красителей. При этом образуются технологические растворы.

5)Вода входит в состав готовой продукции.

6)Вода применяется в качестве теплоносителя в теплоэнергетике и теплоснабжении в виде пара и перегретой воды.

Водоснабжение предприятия может осуществляться по следующим схемам:

- прямоточная;

- схема с повторным использованием воды;

- оборотная схема;

- комбинированные схемы;

- замкнутая схема.

В курсовом проекте рассматривается оборотная система с организацией на предприятии чистого оборотного цикла водоснабжения, что является наиболее предпочтительным с точки зрения экономичности и рациональности использования водных ресурсов. Оборотные циклы могут быть: локальными, совместными или общезаводскими. При проектировании оборотной системы учитывается, что количественный и качественный состав циркуляционной воды изменяется в результате физико-химических, биологических и так далее процессов.

Восполнение потерь и восстановление качества воды в системах производства добавлением подпиточной воды, качество которой отличается от оборотной. Для приведения качества подпиточной и циркуляционной воды в соответствие с технологическими и эксплуатационными требованиями используют различные методы водоподготовки и обработки воды.

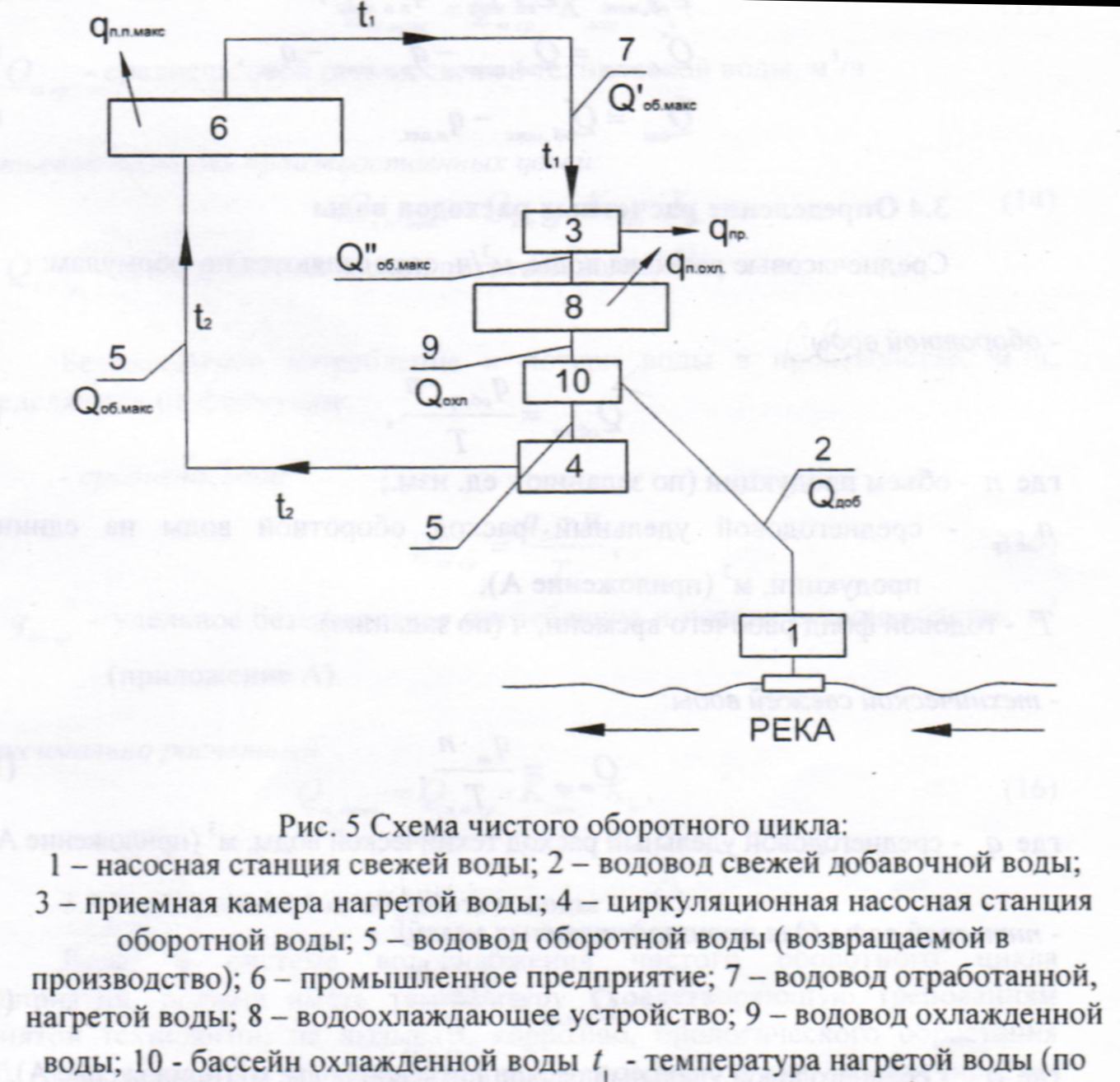

Схема чистого оборотного цикла представлена на рисунке 1.

- свежая, добавочная вода, м³/ч; - производственная оборотная вода (возвращаемая в производство), м³/ч; - расчетный расход охлажденной воды, м³/ч; - отработанная, нагретая воды, м³/ч; - расчетный расход воды, подаваемой на охлаждение, м³/ч; - безвозвратные потери воды в производстве, м³/ч; - потери воды в охладителе, м³/ч; - величина продувки оборотного цикла (потери воды с продувкой), м³/ч.
