Аварийная вентиляция.

Систему аварийной вентиляции следует предусматривать в производственных помещениях, в которых возможно внезапное поступление взрывоопасных или токсичных паров и газов. Для помещений, в которых предусмотрено устройство аварийной вентиляции, следует предусматривать автоматические газоанализаторы, которые при наличие в помещении концентраций газов и паров превышающих ПДК или достигающих 20% нижнего предела взрываемости, которые дают сигнал на включение аварийной вентиляции.

Аварийная вентиляция предусматривается только вытяжная и в дополнении к основным вытяжным системам. При отсутствии данных в объёме необходимой аварийной вытяжки принимается 8-кратный воздухообмен.

Если основные вытяжные установки обеспечивают 8-кратный воздухообмен, то можно обойтись без аварийной вытяжки при условии наличия резервных вентиляторов к основным.

Циклоны для сухой очистки взрывоопасной газовоздушной смеси следует устанавливать перед вентилятором вне производственных зданий, открыто или в отдельных укрытиях на расстоянии не менее 10 м от стен обслуживаемого здания, воздуховоды и оборудование при этом теплоизолируются.

Тканевые рулонные фильтры должны располагаться в отапливаемом помещении во взрывобезопасном исполнении.

Для приёмников глубиной более 0,5 м , расположенных в в помещениях категории А и Б, в которых образуются взрывоопасные смеси тяжелее воздуха, следует предусматривать приточную вентиляцию с механическим побуждением. Это относится к канализационным насосным станциям, обслуживающих стоки взрывоопасных помещений.

В вентиляционных установках при остановке рабочего вентилятора автоматически должен включаться автоматический вентилятор одновременно включается световая и звуковая сигнализации, а в диспетчерской извещающая об аварийной обстановке.

При пожаре должны выключиться все вентиляционные установки дистанционно или со щита, расположенного снаружи у двери за исключением вентилятора обеспечивающего подбор в тамбур-шлюзе.

Окрасочные цеха.

В окрасочных цехах организация воздухообмена зависит от способа нанесения лакокрасочных материалов:

• кистью

• окунание

• струйный облив

• пневматически

• безвоздушное или электростатическое

Растворители, содержащиеся в лакокрасочных материалах, выделяют в окружающую среду различные взрывоопасные и токсичные вещества. В зависимости от состава и назначения краски в качестве растворителей применяют:

• спирты бутиловые и этиловые

• бензин

• сорбент

Количество паров в растворителе, выделяющихся в воздух помещения, при окраске или лакировке поверхности определяется по формуле:

G=0.01mAF;

m-содержание летучих растворителей в том или ином лакокрасочном материале в % содержании или в долях единицы.

А-расход лакокрасочного материала на 1 поверхности изделия.

F-площадь поверхности, обрабатываемой за 1 час

Значения m и A приведены в таблице.

Помещения окрасочных цехов оборудуются приточно-вытяжной механической вентиляцией с максимальным использованием местных отсосов.

Схемы воздухораспределения и расчет воздухораспределителей выполняют исходя из обеспечения допустимой подвижности воздуха в рабочей зоне. Допустимая подвижность воздуха в рабочей зоне обеспечивается применением перфорированных воздухораспределителей или конусных прямоугольных воздухораспределителей со щелями постоянного сечения. В дополнение к местной вытяжной вентиляции необходимо предусматривать удаление воздуха в объеме не менее однократного обмена в час из верхней зоны помещения. Вытяжную вентиляцию проектируют над источником тепла или сушильными камерами. Окраску мелких изделий осуществляют в шкафах, а крупные изделий в камерах или на решетках заделанных в полу. В окрасочных камерах вытяжка из нижней зоны осуществляется через решетку в полу с обязательный очисткой воздуха в гидрофильтре, установленном рядом с камерой.

Приточный воздух подается рассеяно из верхней зоны, для этих целей используется подшивной потолок, оборудуемый фильтр-кассетами.

Остатки краски и удаляемый пары расворителей поступает в канал откуда под действием разряжения поступает в гидрофильтр. В гидрофильтре пары растворителей встречаются с орошаемой водой из форсунок и после очистки поступает к вентилятору. Остатки краски собираются в приемник и насосом подаются в отстойную ёмкость. Плотность воздушных паров растворителей выше плотности воздуха поэтому вытяжные системы общеообменной вентиляции должны обеспечивать удаление 2/3 количества воздуха из нижней зоны, рассчитанные на разбавление паров растворителей, включает местные отсосы и 1/3 из нижней зоны.

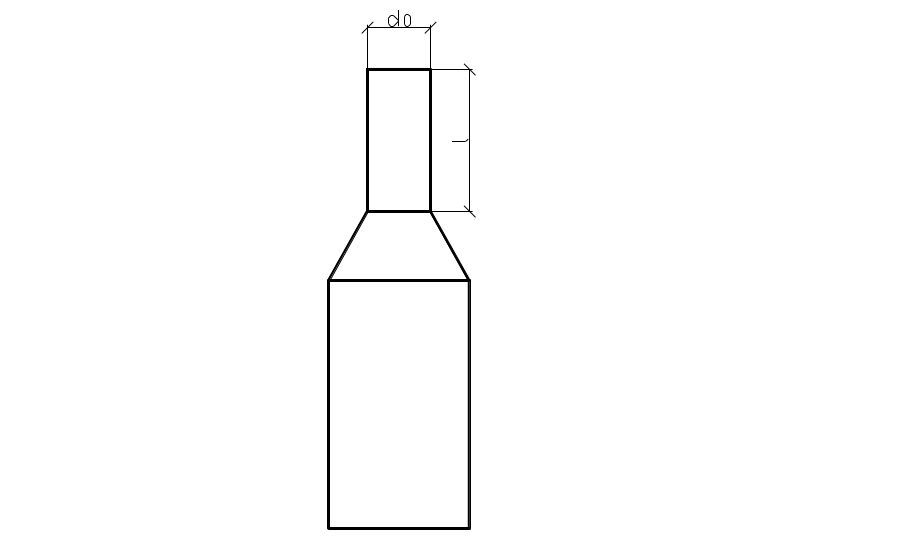

Степень очистки воздуха в гидрофильтре не достаточно высокая, поэтому для рассеивания вредных веществ до ПДК в приземном слое, применяются дополнительные меры, за счет счет увеличения высоты выброса, этой мерой является факельный выброс.

При этом достигается увеличение скорости выхода воздуха до 5-15 м/с, как следствие возрастание дальности струи, улучшается рассеиваемость, уменьшается ПДК в резервный слой.

; мм

; мм

Высота подъёма выбрасываемых вредностей над факельным выбросом:

; м

Эта формула справедлива при скорости ветра 2,5 м/с

Зонт на факельном выбросе не устраивается. В случае осуществления вентиляции в цехе, с помощью только одного вентилятора, местной или общеообменной вытяжной системы необходимо предусмотреть резервный вентилятор с блокируемым рабочим колесом, автомат включается при остановке рабочего агрегата.

Вентиляторы вытяжных систем от окрасочных камер и сушильного оборудования следует применять во взрывобезопасном исполнении, т.к. эти помещения относятся к категории А или Б. аварийная вентиляции в окрасочных цехах не предусматривают, но предусматривают установку автоматического газоанализатора типа СВК 3м1 и СГП-2.

Рециркуляция воздуха в окрасочных цехах не допускается. Всё вытяжное оборудование должно размещаться в специальных вентиляционных камерах. Не допускается установка в одной камере вентиляторов приточной и вытяжной систем, а также вытяжных вентиляторов обслуживающих другие категории производства.

Приточная вентиляция для окрасочных цехов могут быть размещены в приточных центрах совместно с вентиляционным оборудованием, предназначенных для других производств.

Помещения для краски относятся к категории А и Б, поэтому входные двери и двери со смежными помещениями не взрывопожарными, производственное помещение должно оборудоваться тамбурами или тамбур-шлюзами.

В помещении краско-подготовительных отделений и лабораторий должны оборудоваться приточно-вытяжной вентиляцией с кратностью не менее 10. при этом объём приточного воздуха должен быть на 10% меньше количества воздуха, удаляемого системами вытяжной вентиляции.
