Всасывающие системы:

Всасывающие системы применяют при очистке металлической и минеральной пыли. Всасывающие системы безупречны по своим санитарно-гигиеническим показателям, но ограничены по созданию в них разряжения (max 10000 Па). Не применяются на большие расстояния.

Всасывающие напорные системы:

Всасывающие напорные системы широко применяют для транспортирования измельченной древесины при расстоянии транспортирования до 300 м. применяются также при разгрузке вагонов, баржи и другого транспорта.

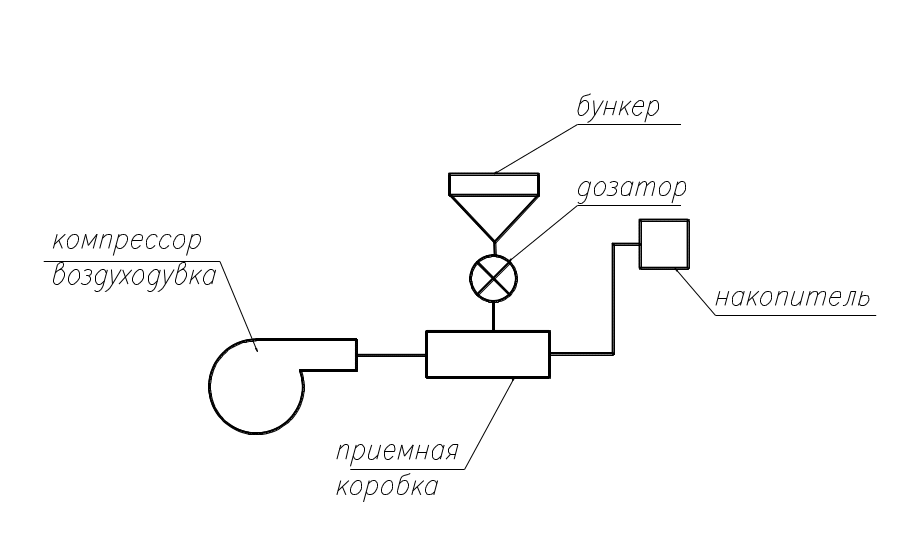

Напорная система:

Применяются на пневмотранспорте, когда массовая концентрация =====================.

При вводе материала в горизонтальный участок следует применять специально разработанные узлы загрузки ( в частности приёмную коробку). Площадь сечения приёмной коробки в месте загрузки должна быть несколько меньше сечения материала провода за счет внедрения столика. Материал, падая на столик, попадает в струю, имеющую максимальную скорость. Без применения столика материал поступал бы на дно и требовалось бы дополнительная энергия для его подъёма. Транспортирование измельченного материала происходит в потоке сжатого воздуха.

Основной недостаток напорных систем это сложность ввода материала в транспортный воздуховод. Для этого следует добиваться максимальной герметизации дозатора, отсекающего материалопровод от атмосферы.

Таблица применения пылеуловителей.

Класс пылеуловителей	Размеры фракций, мкм	Эффективность очистки в зависимости от дисперсности
		Группа дисперсности пыли	Эффективность очистки в %
I класс	0,3 – 0,5	V	<80
II класс	>2	IV / III	50 / 99
III класс	>4	III / IV	80 / 99.5
IV класс	>8	II / I	95 / 99.9
V класс	>20	I	>99.9

Эффективность пылеуловителя определяется по формуле:

;

- начальная и конечная концентрации пыли до и после пылеуловителя.

Фракционная эффективность:

;

- содержание частиц данной фракции до и после пылеуловителя.

Полная эффективность пылеочистки:

;

- процентное или долевое содержание данной фракции в пылевой системе.

- эффективность очистки данной фракции.

Аэродинамический расчет системы аспирации производят при перемещении воздуха с механическими примесями >0.01.

Потери давления в аспирационной системе определяются по формуле:

;

- потери давления на данном участке, которые рекомендуется определять по методу динамических или скоростных давлений, при которых потери давления на трение заменяются эквивалентными потерями давления на местные сопротивления.

В этом случае приведённый коэффициент местного сопротивления равен сумме действительных местных сопротивлений плюс эквивалентные местные сопротивления.

;

;

- потери давления в циклоне.

k – коэффициент, зависящий от характера материала, для пыли k=1.4;

Если массовая концентрация >0.2 , то учитываются потери давления на подъём транспортируемого материала:

4

- объёмная масса запыленного воздуха, кг/куб.м

g – ускорение свободного падения.

h – высота подъёма транспортируемого материала в м.

Автоматизация систем аспирации.

1. Блокировка электродвигателя вентилятора аспирационной установки с электродвигателем технологического оборудования таким образом, чтобы работа технологического оборудования была невозможной при остановке аспирационной системы.

2. Пуск аспирационных установок должен осуществляться до включения в работу технологического оборудования, а остановка аспирационной системы должна быть через 3-4 минуты после остановки технологического оборудования.

3. При работе мокрых пылеуловителей должна быть автоматически прекращена подача воды после остановки вентилятора аспирационной системы.
