Фильтр тонкой очистки воздуха
Фильтр тонкой очистки воздуха фирмы «Knorr-Bremse» типа ОЕF 1 предназначен для удаления остаточного масла из сжатого воздуха.
Фильтр ФТО установлен на воздухопроводе между осушителем «О» и главным резервуаром.
Состоит из корпуса, внутри которого установлен фильтрующий элемент.
1.фильтрующий элемент;
2.резьбовой стержень;
3,4. уплотнительное кольцо;
5.ручной слив;
6.табличка.
Предохранительный клапан
Клапан предохранительные Кл.П1 и Кл.П2 типа Э-216 предназначены для защиты компрессорного агрегата и пневмосистемы вагона от превышения давления сжатого воздуха выше установленной величины.
Клапан Кл.П1 установлен на выходе компрессорного агрегата перед осушителем - сработает в случае засорения, или замерзания осушителя, при давлении 10±0,2атм.
Клапан Кл.П2 установлен на нагнетательном трубопроводе между фильтром тонкой очистки ФТО и главным резервуаром. Предохраняет главный резервуар от разрыва - сработает при повышении давления в напорной магистрали 9±0,2атм.
Предохранительные клапаны отрегулированы на максимальное давление Кл.П1 - 10±0,2атм. Кл.П2 - 9±0,2атм.
Отрегулированные на указанное давление предохранительные клапаны при эксплуатации должны быть опломбированы.

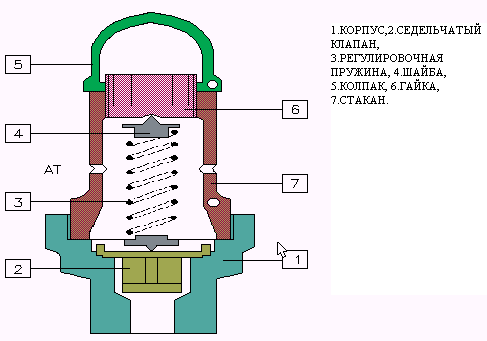

Устройство предохранительного клапана
Предохранительный клапан Э-216 включает в себя следующие составные элементы:
Корпус с резьбовым штуцером и направляющей втулкой, запрессованной в корпус, верхний торец которой является седлом для тарельчатого клапана.
Стакан, ввинченный в корпус, имеет по окружности восемь сквозных атмосферных отверстий по 8 мм диаметром каждое, расположенных в два ряда в шахматном порядке.
Латунный тарельчатый клапан (ступенчатой формы) с направляющей крестовиной (перьями). Снизу у клапана имеются две поверхности, на которые действует сжатый воздух напорной магистрали - рабочая "А", на которую сжатый воздух воздействует всегда при нормально работающем мотор-компрессоре, и срывная "В", на которую сжатый воздух напорной магистрали будет воздействовать снизу при поднятии тарельчатого клапана со своего седла. Площадь срывной больше площади рабочей.
Регулировочная пружина, с верхней и нижней центрирующими шайбами, расположена внутри стакана и нагружает тарельчатый клапан сверху.
Регулировочный винт ввернут в стакан сверху, необходим для изменения усилия регулировочной пружины и, следовательно, давления, при котором срабатывает клапан.
Резьбовой колпак навинчен на регулировочный винт и является для него контргайкой. Колпак и стакан опломбированы общей пломбой.
