Стабилизатор напряжения – устройство и технические характеристики
Стабилизатор напряжения — электрическое устройство, получающее питание от внешнего источника питания и выдающее на своём выходе напряжение, не зависящее от напряжения питания (при условии, что ток нагрузки и напряжение питания не выходят за допустимые пределы ).
Рисунок 6 – LM2940 в корпусе TO-220

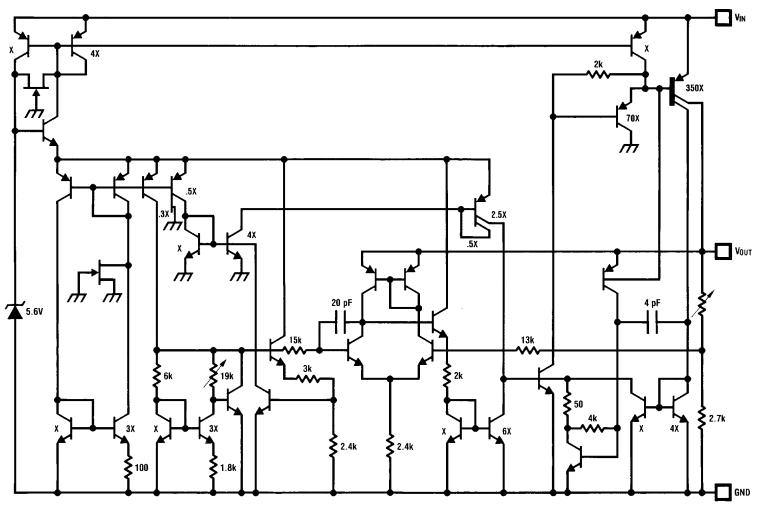

Рисунок 7 – Эквивалентная схематическая диаграмма
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ LM2940CT-5.0:
Стабилизатор напряжения с малым падением напряжения и выходным током до 1 А. Стабилизатор имеет защиту от короткого замыкания, защиту от неправильной полярности и защиту от зеркального подключения на печатных платах.
Таблица 5
Входное напряжение: |
+26 В макс. |
Падение напряжения: |
0.5 В тип. при IO=1A |
Макс. выходной ток: |
1 A при VВХ − VВЫХ ≤ 3 В |
Диапазон температур |
|
LM2940: |
от −40 до +125 °C |
LM2940C: |
от 0 до +125 °C |
5 Схема преобразователя сигнала датчика атмосферного давления в готовом виде( Multisim, p-cad, pcb)

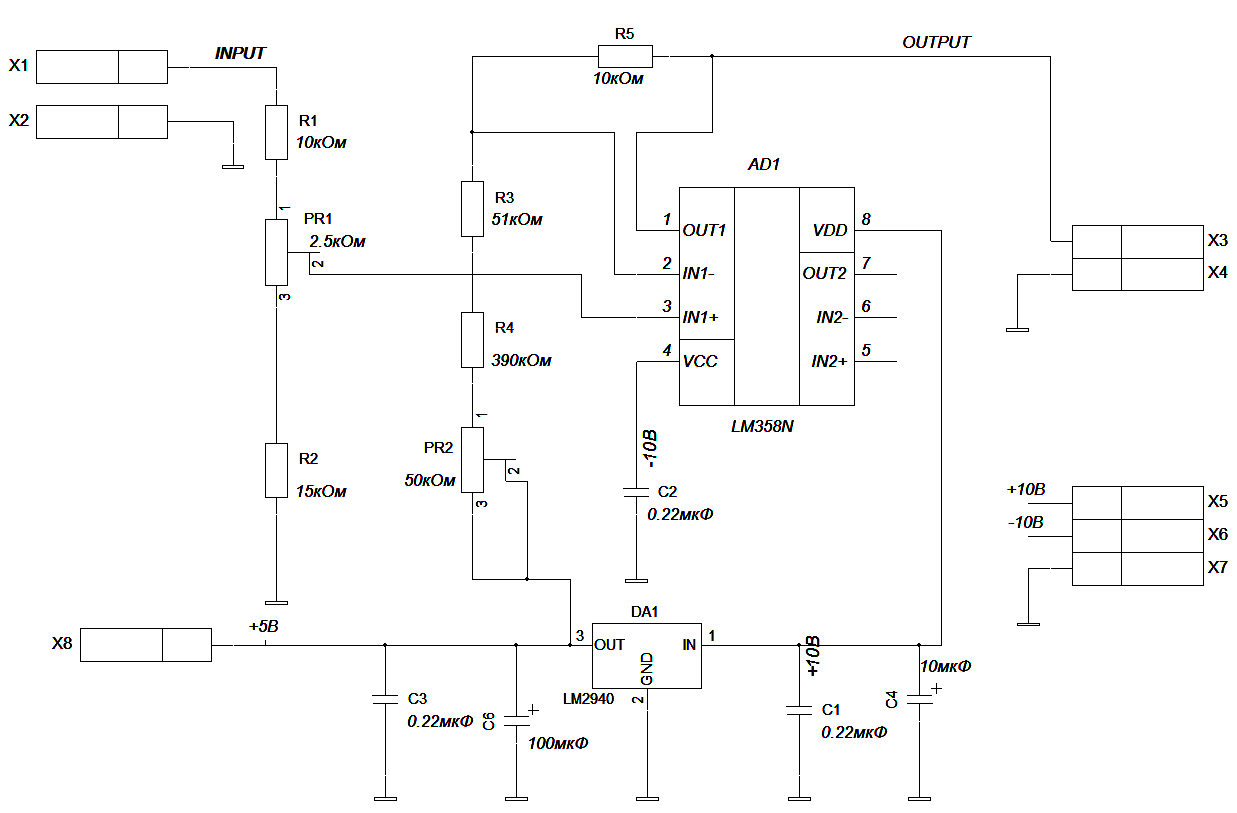

Рисунок 8 – Схема преобразователя сигнала датчика атмосферного давления в Multisim 10.1
Рисунок 9 - Схема преобразователя сигнала датчика атмосферного давления в P-CAD
Рисунок 10 – Схема преобразователя сигнала датчика атмосферного давления в PCB

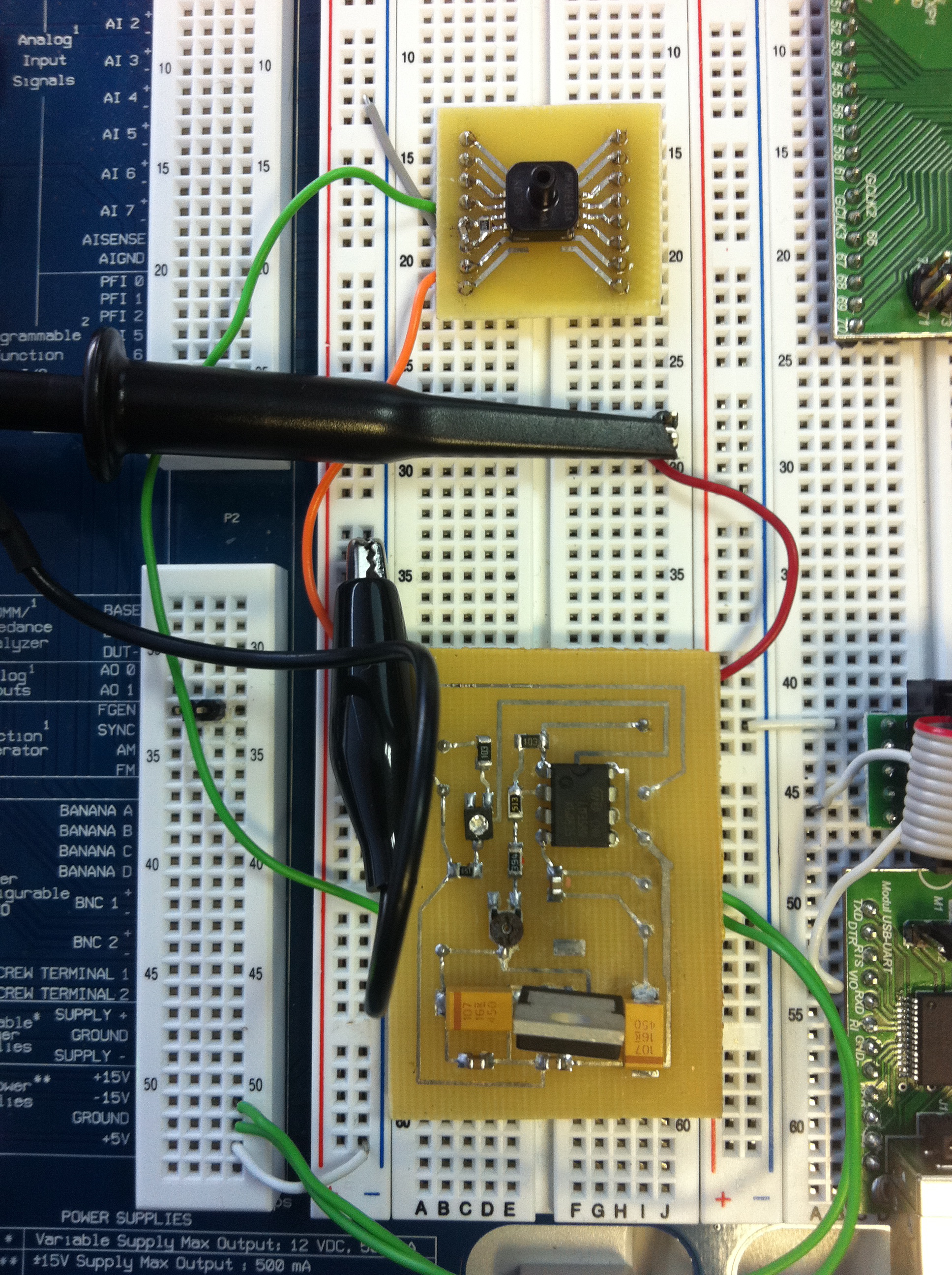

Схема преобразователя сигнала датчика атмосферного давления на платформе NI ELVIS

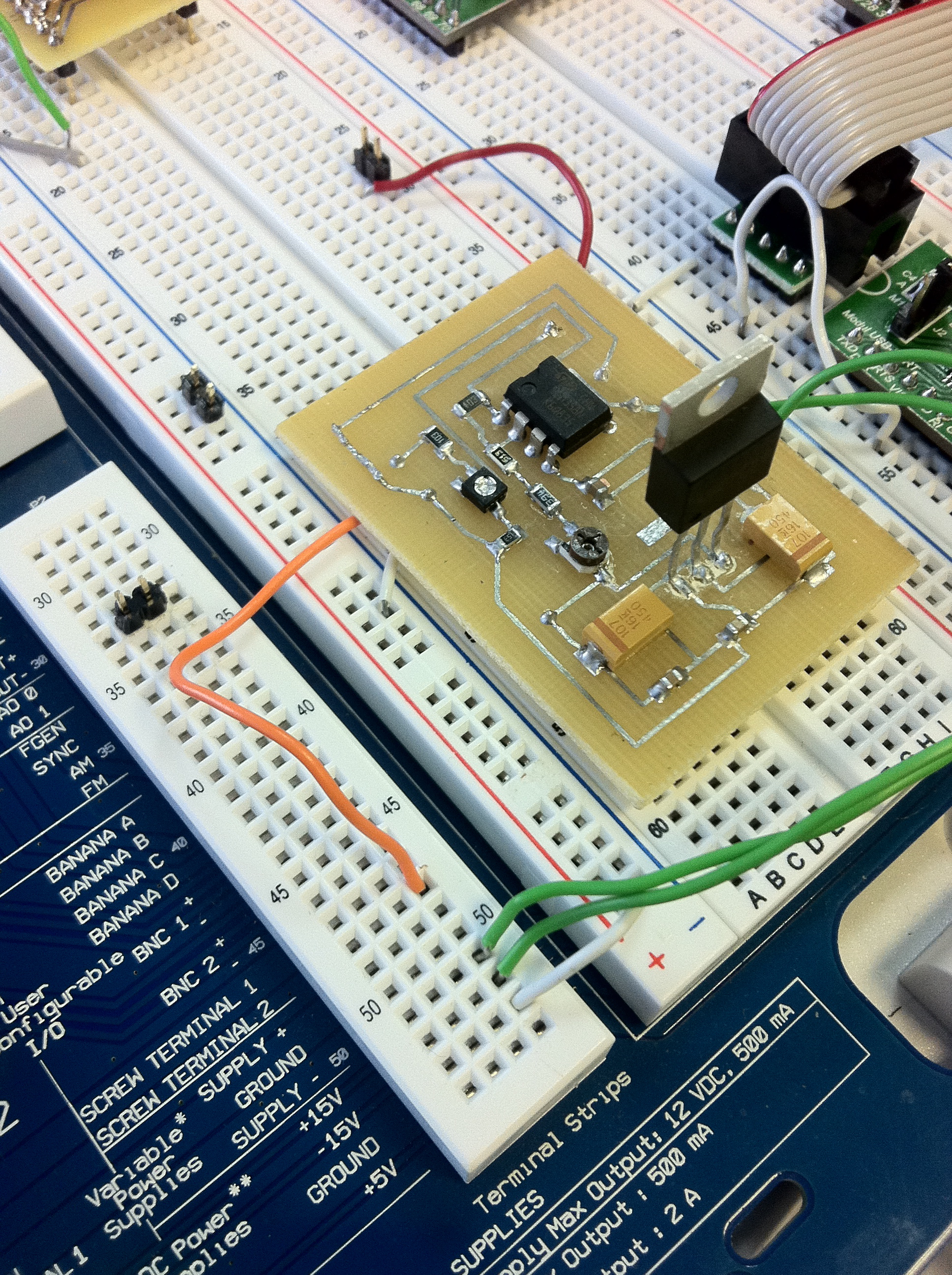

Рисунок 11 – готовый модуль
Для проверки крайних напряжений датчика давления использовали VPS на NI ELVIS.

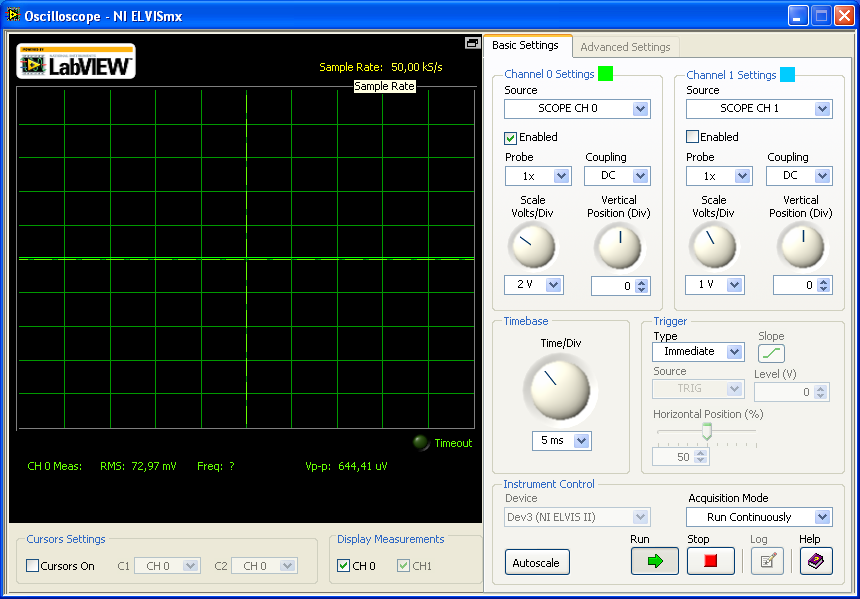

Рисунок 11 – Напряжение на выходе 0.07 В при входном 0.2 В

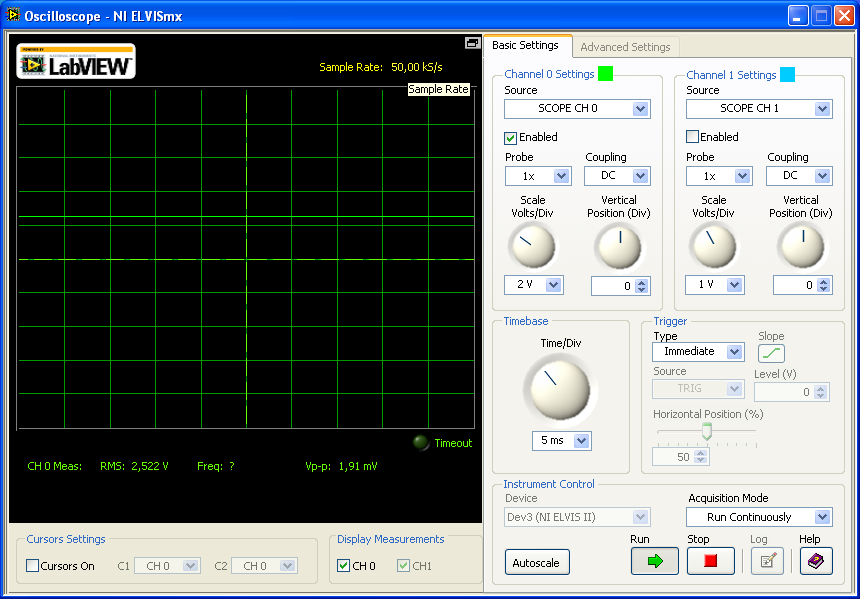

Рисунок 12 – Напряжение 2.5 В при входном 4.7 В

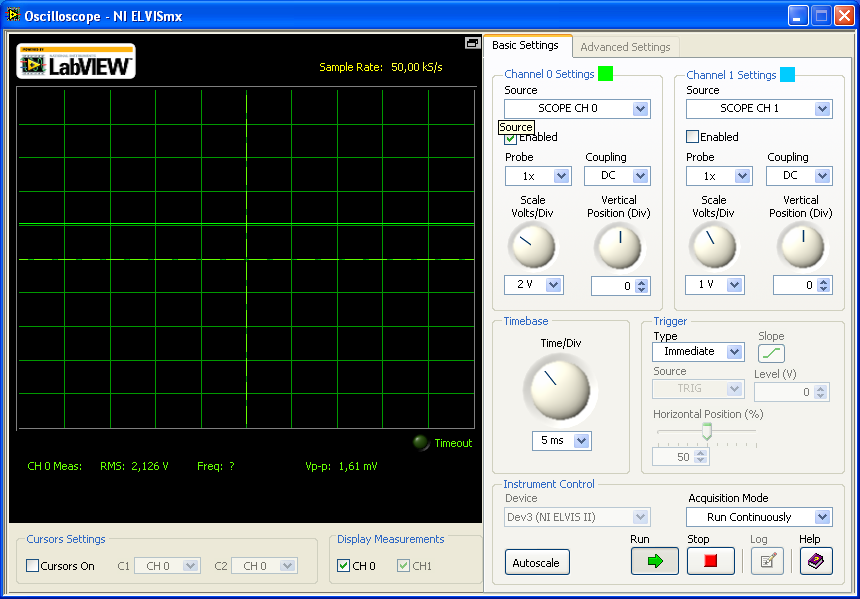

Рисунок 13 - Напряжение на выходе при атмосферном давлении 741 мм.рт.ст.

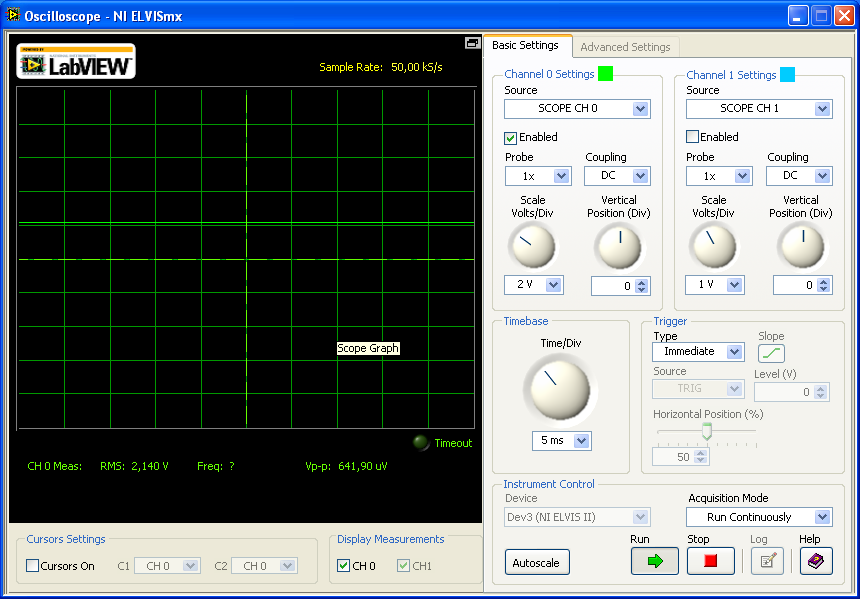

Рисунок 14 - Проверка результатов с помощью VPS , заданием значения выходного напряжения датчика давления 4 В.
Результаты конструирования
В процессе конструирования была проведена учебно-исследовательская работа, составлен отчёт и конструкторская документация. Печатная плата была изготовлена в лабораторных условиях по ранее составленной схеме. Был произведён монтаж элементов на печатную плату и дальнейшая проверка работоспособности на NI ELVIS.
Заключение
В результате данной УИР был создан опытный образец преобразователя сигнала датчика атмосферного давления. Решение поставленной перед нами задачи является полным, т.к. устройство исправно работает за исключением низких давлений(не удалось сделать смещение, соответственно вместо предполагаемых 0 В получилось 0,07 В) и готово к использованию. Для нормальных давлений (около 760 мм.рт.ст.) схема работает исправно. Учебно-технический уровень данной УИР полностью соответствует современным требованиям, и в данной работе применялись все современные технологии. Было произведено оформление отчета и конструкторской документации на изделие.
