Практика определения твердости по Роквеллу

1. Пользуясь табл. 3 для заданного образца выбрать нужную шкалу твердости и установить соответственно сменный груз 11 (рис. 5).

2. Установить в шпиндель 8 выбранный наконечник и закрепить его винтом.

3. В зависимости от размеров и формы изделия выбрать и закрепить столик 6.

4. Установить приготовленный испытуемый образец на столик.

5. Вращением маховика 4 приблизить образец к наконечнику и, продолжая плавное вращение маховика, вдавливать наконечник в поверхность до тех пор, пока малая стрелка установится против красной точки. Это означает, что наконечник вдавился в образец под действием предварительной нагрузки, равной 10 кгс. Предварительное нагружение проводят для того, чтобы исключить влияние упругой деформации и различной степени шероховатости поверхности образца на результаты измерения.

6. Для точности измерений установить с помощью барабана индикатора 3 цифру 0 на черной шкале против большой стрелки, отклонение которой от вертикали допускается в пределах ±5 единиц шкалы.

7. Сообщить наконечнику основную нагрузку нажатием клавиши 2. Приведение в действие основной нагрузки осуществляется с помощью привода от электродвигателя, работавшего непрерывно. После окончания вдавливания основная нагрузка автоматически снимается. При этом большая стрелка индикатора перемещается по часовой стрелке и указывает на шкале индикатора число твердости но Роквеллу.

8. Снять предварительную нагрузку вращением маховика 4 против часовой стрелки.

9. Повторить испытание еще два раза и, опустив столик вращением маховика 4 против часовой стрелки, снять образец.

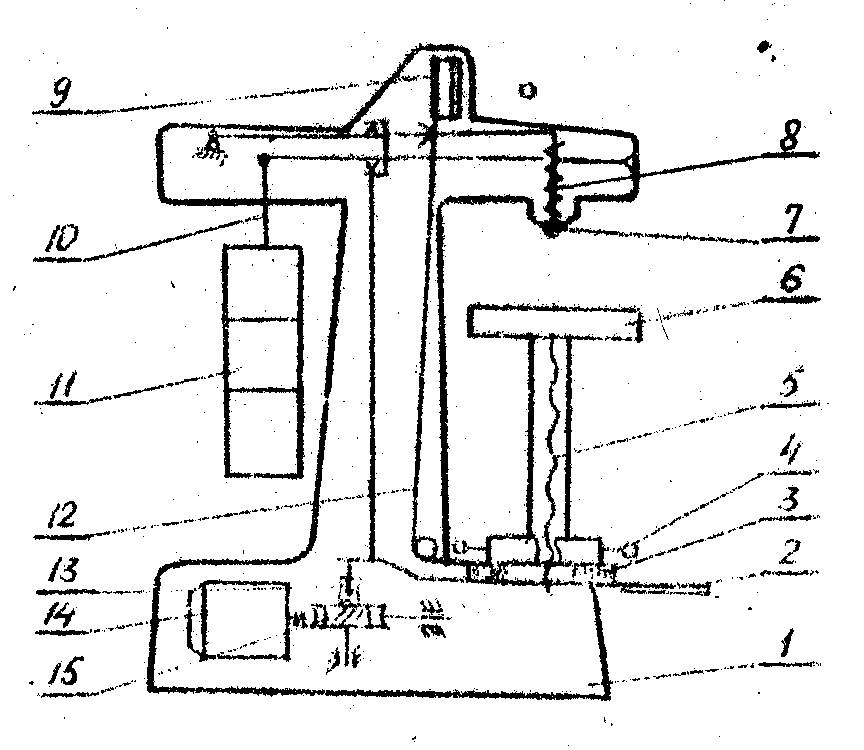

Рис. 5. Схема прибора Роквелла:

1 – станина; 2 – клавиша; 3 – барабан индикатора; 4 – маховик; 5 – винт подъемный; 6 – стол сменный; 7 – оправка; 8 – шпиндель; 9 – индикатор; 10 – подвеска; 11– грузы; 12 – тросик; 13 – тумблер; 14 – электродвигатель; 15 – привод.

Порядок выполнения работы

1. Изучить принципиальное устройство приборов для определения твердости металлов: пресс Бринелля и пресс Роквелла.

2. Изучить порядок проведения замеров.

3. Произвести замеры твердости образцов на изученных приборах.

4. Оформить протоколы замеров.

Контрольные вопросы.

  1. Что такое твердость?

  2. Методы определения твердости.

  3. Сущность определения твердости по Бринеллю.

  4. Режимы для определения твердости по Бринеллю.

  5. Недостатки измерения твердости по Бринеллю.

  6. Сущность определения твердости по Роквеллу.

  7. Выбор шкалы, величины общей нагрузки и геометрической формы наконечника по Роквеллу.

  8. Единицы измерения твердости по Бринеллю.

Приложение 1

Таблица сопоставления чисел твердости, определяемых различными методами

По Роквеллу

По Бринелю НВ

По Роквеллу

По Бри нелю НВ

По Роквеллу

По Бринелю НВ

HRC

HRA

HRB

HRC

HRA

HRB

HRC

HRA

HRB

72

89

-

782

35

68

-

321

-

-

71

128

71

88

-

770

34

67

-

311

-

-

68

123

70

87

-

757

33

67

-

302

-

-

67

121

69

87

-

744

31

66

-

293

-

-

66

118

68

86

-

728

30

66

-

286

-

-

65

116

67

85

-

713

29

65

-

277

-

-

64

114

66

-

-

698

28

65

-

269

-

-

62

112

65

84

-

683

27

64

-

262

-

-

61

109

64

-

-

667

26

64

-

255

-

-

59

107

63

83

-

652

25

63

-

248

-

-

58

105

62

-

-

639

24

63

100

241

-

-

57

103

61

82

-

627

23

62

99

235

-

-

56

101

60

-

-

613

22

62

98

229

-

-

54

99

59

81

-

600

21

61

97

223

-

-

53

97

58

80

-

578

20

61

97

217

-

-

-

93

57

-

-

567

19

60

96

212

-

-

-

90

56

79

-

555

18

60

95

207

-

-

-

86

55

-

-

543

-

59

94

202

-

-

-

85

54

78

-

532

-

58

93

196

-

-

-

83

53

-

-

522

-

58

92

192

-

-

-

81

52

77

-

512

-

57

91

187

-

-

-

79

51

76

-

495

-

56

89

183

-

-

-

77

50

-

-

486

-

56

88

179

-

-

-

75

49

46

-

477

-

55

87

174

-

-

-

74

48

75

-

460

-

55

86

170

-

-

-

73

47

74

-

444

-

54

85

166

-

-

-

72

46

-

-

437

-

53

84

163

-

-

-

71

45

73

-

430

-

53

83

159

-

-

-

68

44

73

-

415

-

52

82

156

-

-

-

66

43

72

-

401

-

52

81

153

-

-

-

64

42

-

-

395

-

51

80

149

-

-

-

62

41

71

-

388

-

50

78

146

-

-

-

59

40

71

-

375

-

50

77

143

-

-

-

57

39

70

-

363

-

-

76

140

-

-

-

55

38

69

-

352

-

-

75

137

-

-

-

53

37

69

-

340

-

-

74

134

-

-

-

51
