Назначение и общая характеристика мультимедийного проектора.

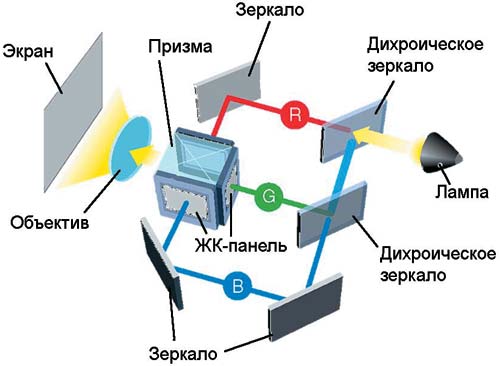

Устройство LCD-проектора. Современные LCD-проекторы выполняются на базе трех жидкокристаллических матриц. Структурная схема такого проектора представлена на рисунке. В LCD-проекторах, построенных на базе трех ЖК-панелей, свет, излучаемый лампой, при помощи двух дихроических зеркал разделяется на три спектральные составляющие: красную, зеленую и синюю (RGB). Каждая составляющая проходит через соответствующую ЖК-панель, которая формирует изображение данного цветового слоя. При помощи призматического оптического элемента изображения трех цветовых слоев накладываются друг на друга, а полученная полноцветная картинка проецируется через объектив.
По принципу действия такие аппараты напоминают обычные диапроекторы с той разницей, что проецируемое на внешний экран изображение формируется при прохождении излучаемого лампой светового потока не через слайд, а через жидкокристаллические панели, состоящие из множества электрически управляемых элементов- пикселей.
В зависимости от величины приложенного к каждому такому элементу переменного напряжения меняется его прозрачность, а, следовательно, и уровень освещенности участка экрана, на который проецируется данный пиксель. Все проекторы Epson основаны на технологии 3LCD, эта технология была разработана компанией и запатентована в 1988 году, а в 1989 году был выпущен первый проектор на этой технологии.
Преимущества: малый вес и стоимость, прекрасно подходят для презентаций, высокая яркость, идеальная геометрия, легкая настройка и использование, подходят для очень больших экранов.
Способы подключения проекторов
Даже недорогой мультимедийный проектор имеет на своей тыльной панели множество «розеток». Большинство пользователей, которые работают с презентациями, не задумываясь, используют знакомый всем «компьютерный» разъем.
Большое количество разъемов необходимо для того, чтобы обеспечить максимальные возможности для соединения с источниками видеосигнала. Количество коннекторов напрямую зависит от назначения и «способностей» устройства.
Приобретая или еще только подбирая мультимедиа-проектор и проекционный экран в офис, школу или домой необходимо для установки и полноценного функционирования данного комплекта в первую очередь источник, с которого будет поступать сигнал на проектор. Источником в свою очередь может служить персональный компьютер, ноутбук, нетбук, DVD-проигрыватель, смартфон и т.п.
Связь с источником можно установить проводную либо беспроводную, в зависимости от желания и возможности установить ту или иную связь. Конечно, проводное соединение мультимедиа-проектора с источником сигнала является наиболее надежным и бесперебойным. Проводное соединение осуществляют в основном с помощью VGA, DVI, HDMI кабелей.

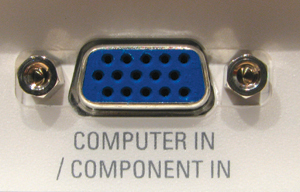

Интерфейс
VGA
(
DE-15)-
аналоговый, самый распространненый,
им
и сейчас почти всегда пользуются для
соединения монитора с компьютером, .
Цветовая информация, проходящая через
интерфейс DE-15, разложена на компоненты
RGB –красный, зеленый и синий.
Интерфейс DVI (Digital Video Interface)-цифровой, дает качественное изображение, исключает смазывание картинки
И нтерфейс HDMI High-Definition Multimedia Interface – прямой продолжатель идей DVI, и именно поэтому устройство со входом HDMI через соответствующий переходник без труда примет изображение в указанном формате. Помимо цифрового видеосигнала HDMI включает в себя восемь звуковых каналов, тоже цифровых

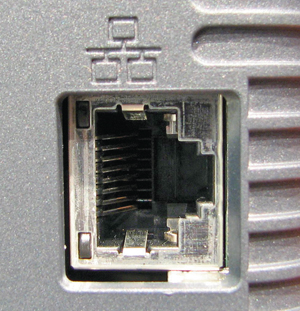

С
етевой
RJ-45 Указанный
метод удаленного управления очень
эффективен, если его применять со
стационарно установленными проекторами.
Еще один вариант – использование во
временных инсталляциях, например, на
выставках. Одно из преимуществ веб-сервера
состоит в том, что для работы с ним не
нужно дополнительное программное
обеспечение, ведь все необходимое уже
присутствует в любом компьютере, надо
только иметь соответствующий кабель.
Тем не менее специализированным ПО
иногда пользуются, причем как для
управления, так и для передачи изображения,
но это скорее исключение из правила.
Показ презентаций без подключения ПК
Благодаря наличию порта USB нет необходимости подключать к проектору ПК. Просто запишите необходимые графические файлы на USB-флешку и подключит ее непосредственно к проектору. Более того, при подключении проектора по сетевому кабелю можно использовать функцию Remote Desktop и не размещать в каждом классе отдельный компьютер
В свою очередь беспроводное соединение становится все более распространенным явлением, и преимуществом такого соединения является мобильность источника если это необходимо и в то же время отпадает нужда протягивать кабеля, в тех случаях, когда это не представляется возможным. Существует и минусы у беспроводного подключения, в частности это касается невозможности быстро передать большие объемы информации (есть исключения), такие как видео и фотоматериалы высокого разрешения. В связи с этим могут происходить задержка передаваемого материала или некорректная его передача, это касается и игровых приложений.
Несколько способов беспроводного соединения к видеопроектору:
с помощью Wi-Fi адаптеров встроенных в проектор
с помощью отдельных Wi-Fi устройств и решений предлагаемых самими производителями проекторов
с помощью универсальных Wi-Fi устройств и модулей для беспроводной передачи сигналов
Подключение к проектору с помощью Wi-Fi соединения возможно при условии, если сам проектор поддерживает данную технологию. Wi-Fi адаптеры бывают как встроенные в проектор, так могут продаваться и отдельными устройствами, все зависит от модели и прихоти производителя. Для того чтоб узнать поддерживает ли проектор технологию Wi-Fi соединения необходимо просто посмотреть характеристики проектора.
.
Список использованной литературы
1. Аврин С. Компьютерные артерии. Hard ‘n’ Soft. #6. 2007
2. Борзенко А. IBM PC: устройство, ремонт, модернизация. - М.: Компьютер Пресс, 2004
3. Жельников В. Криптография от папируса до компьютера. –M.: ABF, 2004
4. Жигарев А. Н. Основы компьютерной грамоты. – Л.: Машиностроение. Ленинг. отд-ие, 2003 г.
5. Информатика / Под ред. Н. В. Макаровой. М. : Финансы и статистика, 2003
6. М. ГУК “Аппаратные средства IBM PC” Питер Санкт-Петербург 1999
7. Растригин Л. А. С компьютером наедине. – М.: Радио и связь, 2002
8. Фигурнов В. Э. «IBM PC для пользователей» - М.: ИНФРА-М, 1996.
9. Фролов А.В.,Фролов Г.В. Аппаратное обеспечение IBM PC. - М.: ДИАЛОГ-МИФИ.2002. http://ess.ucoz.ru/publ/ustrojstvo_diskovoda/1-1-0-7 http://works.tarefer.ru/82/100187/index.html http://otherreferats.allbest.ru/programming/00028183_0.html
http://www.bestreferat.ru/referat-141289.html
