Содержание
Введение............................................................................................2
Раздел 1 Система ввода-вывода информации современных ПК
Тема 1.1. Назначение и группы периферийных устройств.
Тема 1.2. Интерфейсы ввода вывода ......................4
Раздел 2. Периферийные устройства ввода-вывода информации............5
Тема 2.1. Хранение данных на магнитных носителях. Жёсткие диски...................................5
Тема 2.2. Оптические накопители.......................................................................5
Тема 2.3. Флеш память
...................................................................................6
Раздел 3. Периферийные устройства ввода информации........................18
Тема 3.1 Клавиатура..................................................................................18
Тема 3.2 Манипулятор «Мышь»
.............................................................................22
Тема 3.3. Сканер........................................................................................18
Раздел 4. Периферийные устройства вывода информации......................8
Тема 4.1 Видеосистема......................................................................................8
Тема 4.2 Принтеры.....................................................................................10
Тема 4.3 Плоттеры (графопостроители).......................................................13
Тема 4.4 Проекционная техника.................................................................14
4.5 Аудиосистема...............................................................................16
Заключение.......................................................................................26
Список литературы.............................................................................27
Введение.
Дисциплина «Периферийные устройства вычислительной техники» в учебном плане специальности 230106 "Техническое обслуживание средств вычислительной техники и компьютерных сетей» . является одной из профилирующих. Программа рассчитана на 132 часа и направлена на изучение принципов построения, функционирования и использования современных периферийных устройств, таких как принтеры, сканеры, плоттеры, видеосистема, копировальная техника, устройства записи и хранения информации, аудиосистема и т.д., использующиеся в настоящее время практически во всех сферах деятельности человека.
Целью данного учебного пособия является собрать и систематизировать материал на весь курс узучения дисциплины , а также адаптировать его к условиям среднего профессионального образования , что позволило бы студентам специальности в доступной форме изучить периферийные устройства вычислительной техники. При разработке пособия использовалась литература различных источников: учебных изданий, специальной литературы, справочной и технической литературы , журналы, интернет ресурсы .
Учебное пособие охватывает практически все периферийные устройства, которые используются на сегодняшний день, и рассматривает их по разделам: система ввода-вывода информации современных ПК , периферийные устройства ввода-вывода информации, периферийные устройства ввода информации, периферийные устройства вывода информации, которые, в свою очередь, разбиты та темы, соответствующие указанным разделам.
В результате изучения дисциплины студент должен получить знания о используемых на сегодняшний день периферийных устройствах. Отчетливо понимать принципы функционирования этих устройства и уметь осуществлять их сервисное обслуживание как аппаратно, так и программно.
Заключение
Технологии идут вперед, архитектура компьютеров со временем меняется, меняются и появляются новые модели периферийные устройства, они все больше становятся неотъемлемой частью жизни человека, без них уже невозможно обойтись.
Сегодня рынок PC - совместимых компьютеров и периферийных устройств насыщен и разнообразен, поэтому современному пользователю ПК просто необходимо хорошо ориентироваться на этом рынке, не говоря уже о специалисте по обслуживанию компьютерной техники…
Список литературы
1. А.В. Могилев, Н.И. Пак, Е.К. Хеннер. Информатика. М., 2000.
2. А.Я. Савельев. Основы информатики. М., 2001.
3. Статьи журналов Hard&Soft за 2001-2003 г.г.
4. Статьи журналов Compas за 2007г.
5. Информатика: базовый курс, 2 издание. Издательство «Питер», 2005 год
Раздел 1. Cистема ввода-вывода информации современных пк
Периферийными или внешними устройствами называют устройства, размещенные вне системного блока и задействованные на определенном этапе обработки информации. Прежде всего - это устройства фиксации выходных результатов: принтеры, плоттеры, модемы, сканеры и т.д. Понятие "периферийные устройства" довольно условное. К их числу можно отнести, например, накопитель на компакт-дисках, если он выполнен в виде самостоятельного блока и соединен специальным кабелем к внешнему разъему системного блока. И наоборот, модем может быть внутренним, то есть конструктивно выполненным как плата расширения, и тогда нет оснований относить его к периферийным устройствам.
Тема 1.1. Назначение и группы периферийных устройств.
Периферийные устройства можно разделить на несколько групп по функциональному назначению:
Устройства ввода-вывода – предназначены для ввода информации в ПК, вывода в необходимом для оператора формате или обмена информацией с другими ПК. К такому типу ПУ можно отнести внешние накопители (ленточные, магнитооптические), модемы.
Устройства ввода – устройствами ввода являются устройства, посредством которых можно ввести информацию в компьютер. Главное их предназначение - реализовывать воздействие на машину. К такому виду периферийных устройств относятся: клавиатура (входит в базовую конфигурацию ПК), манипулятор «мышь», сканер, графический планшет и т.д.
Устройства вывода – предназначены для вывода информации в необходимом для оператора формате. К этому типу периферийных устройств относятся: принтер, монитор (дисплей), аудиосистема.
Дополнительные ПУ –WEB-камеры, способствующие передаче видео и аудио информации в сети Internet, либо между другими ПК. Последние, правда, можно отнести и к устройствам ввода, благодаря возможности сохранения фото, видео и аудио информации на магнитных или магнитооптических носителях.
Каждые из перечисленных групп устройств выполняют определенные функции ограниченные их возможностями и назначением.
Периферийные устройства ввода информации
Клавиатура
Клавиатура является основным устройством ввода информации в ПК. Это первое из внешних устройств ввода, с которыми сталкивается пользователь.
История создания
Со времен появления персонального компьютера вплоть до самого последнего времени внешний вид, и устройство клавиатуры оставались, практически, неизменными.
В 1995 году после выхода ОС Windows 95 привычные 101-клавишные устройства были заменены клавиатурами со 104 клавишами. Три новые клавиши были добавлены специально, чтобы реализовать некоторые возможности ОС.
Еще ряд изменений был связан с эргономическими показателями, то есть с необходимостью соответствия новых клавиатур современным требованиям медицины. Было замечено, что при каждодневной интенсивной работе со старыми плоскими клавиатурами у "операторов ЭВМ" начинало развиваться профессиональное заболевание кистей рук. Поэтому сейчас на рынке появилось множество новых, "эргономичных" клавиатур самых причудливых форм: как бы "разломанных" надвое, изогнутых, снабжённых подставками для кистей рук и т. д.
В
сё
более популярными становятся клавиатуры
на ИК-лучах, не требующие шнура для
подключения к системному блоку. Передача
сигналов с такой клавиатуры осуществляется
по принципу аналогичному (дистанционному)
управлению.
Самое главное изменение, однако, не коснулось ни устройства, ни формы клавиатуры - изменилась её роль в ПК. Сегодня круг обязанностей клавиатуры едва ли не целиком и полностью ограничивается вводом текста и цифр. А все функции по управлению, отданию команд с приходом графического интерфейса успешно выполняет мышь.
Манипулятор «Мышь»
9
декабря 1968 года компьютерная мышь была
представлена на демонстрации интерактивных
устройств в Калифорнии.[1]
Первым компьютером, в комплект которого включалась мышь, был миникомпьютер Xerox 8010 Star Information System (англ.), представленный в 1981 году. Мышь фирмы Xerox имела три кнопки и стоила 400 долларов США, что соответствует примерно $930 в ценах 2009 года с учётом инфляции [1]. В 1983 году фирма Apple выпустила свою собственную модель однокнопочной мыши для компьютера Lisa, стоимость которой удалось уменьшить до $25. Широкую популярность мышь приобрела благодаря использованию в компьютерах Apple Macintosh и позднее в ОС Windows для IBM PC совместимых компьютеров.
М
ожно
выделить следующие виды манипуляторов
Мышь: оптомеханические, оптические
светодиодные, оптические лазерные
мыши, беспроводные, индукционные мыши,
гироскопические мыши (передвигаются
в пространстве).
Индукционные
мыши
используют специальный коврик, работающий
по принципу графического планшета или
собственно входят в комплект графического
планшета. Индукционные мыши имеют
хорошую точность, и их не нужно правильно
ориентировать. Индукционная мышь может
быть «беспроводной» (к компьютеру
подключается планшет, на котором она
работает), и иметь индукционное же
питание, следовательно, не требовать
аккумуляторов, как обычные беспроводные
мыши.
Сканеры
Сканер - это устройство, позволяющее вводить в компьютер черно-белое или цветное изображения, считывать графическую и текстовую информацию. Сканер используют в случае, когда возникает потребность ввести в компьютер из имеющегося оригинала текст и/или графическое изображение для его дальнейшей обработки (редактирование и т.д.). Ввод такой информации с помощью стандартных устройств ввода требует много времени. Сканированная информация после обрабатывается с помощью специального программного обеспечения (например, программой FineReader) и сохраняется в виде текстового или графического файла.
Классификация сканеров

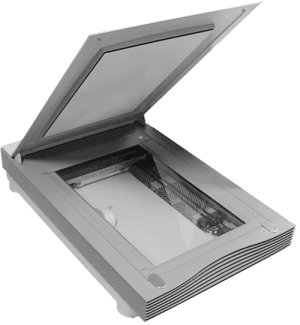

Существует немало моделей сканеров, которые различаются методом сканирования, допустимым размером оригинала и качеством оптической системы. По способу организации перемещения считывающего узла относительно оригинала сканеры делятся на планшетные, барабанные, ручные и др.. В планшетных сканерах оригинал кладут на стекло, под которым двигается оптико-электронное считывающее устройство. В барабанных сканерах оригинал через входную щель втягивается барабаном в транспортный тракт и пропускается мимо неподвижного считывающего устройства. Барабанные сканеры не дают возможности сканировать книги, переплетенные брошюры и т.п.. Ручной сканер необходимо плавно перемещать вручную по поверхности оригинала, что не очень удобно. При систематическом использовании лучше иметь, хоть и более дорогой, настольный планшетный сканер.
