Методика й порядок виконання роботи

1. Обміряйте геометричні розміри досліджуваної пружини.

2. Зробіть теоретичні розрахунки:

а) У ГОСТі 13766-68 або ГОСТі 13767-68 відшукайте рядок з пружиною, у якої зовнішній діаметр і діаметр дроту найбільш близько збігаються з обміреними значеннями. Із цього рядка випишіть значення , , .

б) Визначте .

в) Визначте .

г) Визначте .

д) Визначте .

е) Визначте = (0,25  0,3) і .

В лабораторних умовах можна прийняти Р₁ = 0

ж) За розрахованими значеннями і побудуйте аналітичну характеристику .

3. Практично:

а) Для запропонованї пружини діапазон значень сили від 0 до Р₂ (вказує Викладач) рівномірно розподіліть на п'ять інтервалів. Отримані значення сил P використайте при навантаженні пружини, вимірюючи приладом відповідні кожному значенню Р значення деформації F. Дослід повторіть 3-5 разів при навантаженні пружини і розвантаженні. Результати всіх вимірів та усереднені значення занесіть в табл. 5.2.

б)За отриманими експериментальними даними побудуйте на тій же координатній сітці експериментальну статичну характеристику .

4. За отриманими експериментальними даними визначіть фактичний модуль пружності другого роду, використавши формулу:

.

Тут прийняти й

чи формулу:

5. По отриманим двом залежностям визначіть максимальну похибку пружини.

6. Зробіть висновки по роботі.

Протокол

1.Мета роботи - зняття статичної характеристики пружини й визначення робочих параметрів пружини.

2. Принципова схема установки

....................................................................

3. Основні розрахункові формули

......................................................................

4. Дані макета

....................................................................

5. Результати вимірів

=

=

=

=

Табл. 5.2

Номери точок	1	2	3	4	5
Навантажування	P
	F
Розвантажування	P
	F
Навантажування	P
	F
Розвантажування	P
	F
Навантажування	P
	F
Розвантажування	P
	F
Усереднене	Fнавант.
	Fрозв.

6.Графіки

КОНТРОЛЬНІ ПИТАННЯ

1. Види пружних елементів й області їхнього застосування.

2. Основні параметри пружних елементів.

3. Що таке жорсткість пружини?

4. Які види деформації виникають у матеріалі звитої циліндричної

пружини розтягування - стиснення?

ЛІТЕРАТУРА

1. Іванов М.Н. Деталі машин.-М.: Высш. шк., 1976.-399 с.

2. Пружини гвинтові циліндричні стиску й розтягу зі сталі круглого перерізу. ГОСТ 13764-68 – ГОСТ 13576-68, - М.

3. Самохвалов Я.А., Левицкий М.Я., Григораш В.Д. Довідник техніка-конструктора. - Київ: Техніка, 1978.-692 с.

ДОДАТОК 5.1

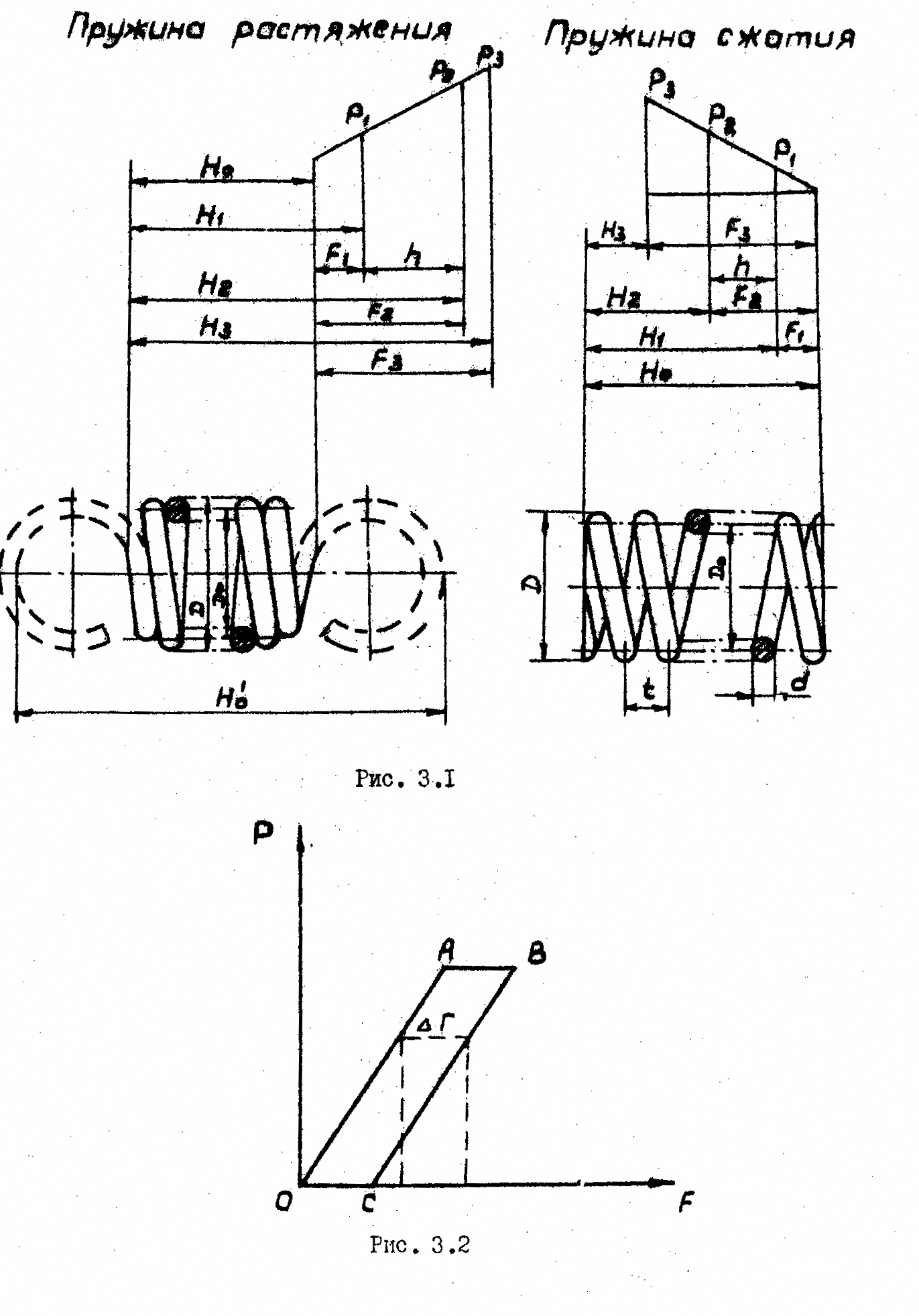

Пружина розтягування	Пружина стиснення
