5.3 Основні параметри компресорів
Продуктивність – це кількість газу, що проходить в одиницю часу через вхідний патрубок компресора. Розрізняють вагову, масову і

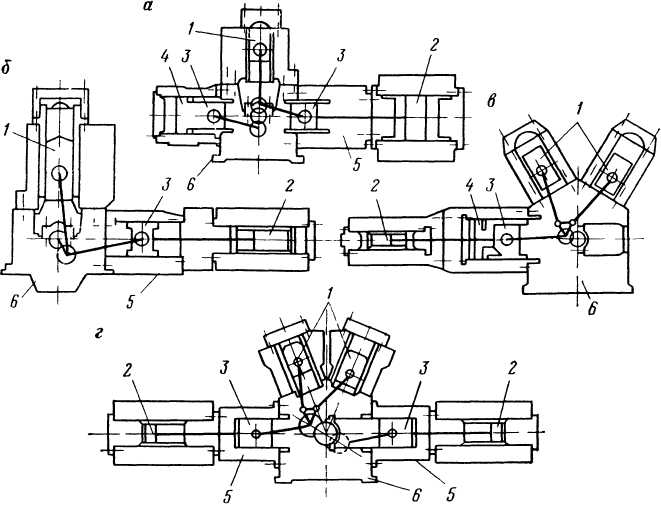

а – з двостороннім розташуванням компресорних циліндрів і продувних насосів; б – з одностороннім розташуванням компресорних циліндрів; в – з одностороннім розташуванням компресорних циліндрів і продувних насосів; г – з двостороннім розташуванням компресорних циліндрів;
1 – поршень двигуна; 2 – поршень компресора; 3 – крейцкопф; 4 – поршень продувного насоса; 5 – направляючі крейцкопфа; 6 – фундаментна рама
Рисунок 5.3 – Схеми газомотокомпресорів
об’ємну продуктивності. Об’ємна продуктивність – при умовах всмоктування і комерційна – при стандартних умовах (атмосферний тиск і температура 20 С). Комерційна витрата визначається із виразу
.
Звідси
,
(5.1)
де
– витрата при умовах всмоктування;
– густина
газу при умовах всмоктування;
– густина
газу при стандартних умовах.
Відношення тисків в компресорі (не допускається вживання терміну “ступінь стиснення”)
,
(5.2)
де
– початковий тиск (тиск газу на вході
в компресор);
– обмежений
тиск (тиск газу на виході компресора).
В
залежності від
на одну ступінь всі компресори поділяють
на три групи, а саме:
– вентилятори;
– нагнітачі (відцентрові, осьові,
діагональні);
– об’ємні компресори (як правило це
поршневі машини).
Питома робота ( l ) – це кількість енергії, яка затрачується на стиснення 1 кг газу
,
(5.3)
де
– корисна питома робота;
– питома
робота втрат.
,
(5.4)
де
– питома потенціальна робота;
– питома
кінетична робота.
,
(5.5)
де
– абсолютна швидкість газу на виході
компресора;
– абсолютна
швидкість газу на вході в компресор.
Для поршневих компресорів нехтують (із-за її незначимості).
Напір компресора
,
(5.6)
де – корисна питома робота стиснення;
– прискорення вільного падіння.
або
,
5.7)
де
– питомий об’єм газу;
– об’єм
газу;
– маса
газу;
– густина газу.

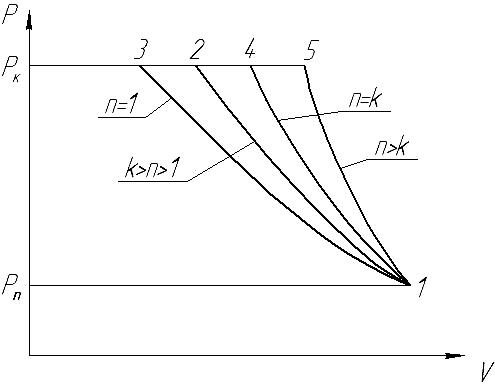

На рис.5.4 приведені індикаторні діаграми для 1 кг ідеального газу при різних процесах стиснення.
Площа по контуру 1-3- - – питома потенціальна робота при ізотермічному стиснені ідеального газу.
.
.8)
Для політропного процесу стиснення з показником можна записати
.
(5.9)
Визначаючи з рівняння (5.9) v і підставляючи в рівняння (5.8), отримуємо
.
(5.10)
n = 1 – ізотерма; k>n>1 – політропа; n=k – адіабата; n>k – політропа
Рисунок 5.4 – Питомі індикаторні діаграми для ідеального газу
Із рис.5.4 бачимо, що мінімальна питома потенціальна робота буде при ізотермічному процесі стиснення газу, а значить і потужність на приводі компресора при цьому буде мінімальна.
Коефіцієнт потужності (термодинамічний ККД)
,
(5.11)
де – корисна питома робота стиснення;
– затрачена питома робота стиснення.
Коефіцієнти потужності показують, наскільки близько реальний процес стиснення газу наближається до ідеального. Розрізняють три коефіцієнти потужності:
– ізотермічний
,
(5.12)
– адіабатний
,
(5.13)
– політропний
.
(5.14)
Для потужних компресорів користуються адіабатним або політропним коефіцієнтами потужності, а для малих, які добре охолоджуються – ізотермічним.
Потужність компресора складається із суми внутрішньої потужності і потужності механічного тертя на втрати в частинах машини, ізольованих від потоку газу
,
(5.15)
де
– внутрішня корисна потужність;
– механічні
втрати потужності.
З іншого боку
,
(5.16)
де
– індикаторна потужність компресора;
– механічний
ККД компресора;
– коефіцієнт
запасу (
).
Для потужних компресорів приймають
,
а для малопотужних –
.
Механічний ККД компресора
,
(5.17)
де – внутрішня корисна потужність компресора;
– потужність компресора.
До основних параметрів компресора відносяться також його габаритні розміри, маса та ціна.
