Недоступность токоведущих частей для случайного прикосновения.

Н едоступность токоведущих частей для случайного прикосновения может быть обеспечена рядом способов, в том числе изоляцией токоведущих частей, размещени­ем их на недоступной высоте, ограждением и др.

Изоляция токоведущих частей имеет основную функцию — препятствовать прохождению тока нежелательными путями. В то же время она нередко обеспечивает защиту, от случайного прикосновения к токоведущим частям. Это касается в первую очередь проводов, прокладываемых в жилых, общественных и производственных зданиях, а также различного рода установочных материалов, применяемых в осветительных сетях: штепсельных розеток; выключателей, предохранителей, патронов для ламп и т. п.

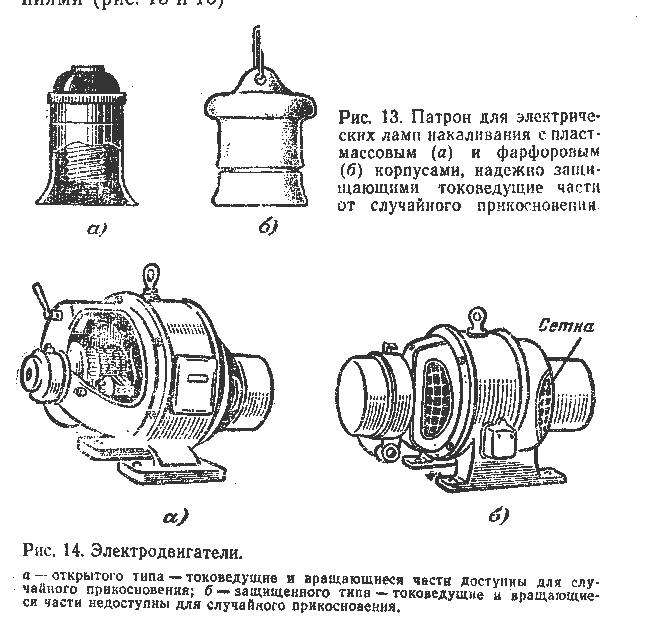

Ограждение токоведущих частей может быть предусмотрено конструкцией электрооборудования и являться поэтому обязательной частью последнего. Примером могут служить многие типы электрических машин, аппаратов и приборов, у которых корпуса, кожухи и оболочки надежно защищают токоведущие части от случайного прикосновения к ним (рис. 14).

При сооружении электроустановок голые провода и шины, а также приборы, аппараты, распределительные щиты и т. п., имеющие незащищенные и доступные прикосновению токоведущие части, помещают в специальные ящики, шкафы, камеры и тому подобные устройства, закрывающиеся сплошными или сетчатыми ограждениями (рис. 15 и 16).

Сплошные ограждения обязательны для электроустановок, размещаемых в местах, где могут находиться люди, не связанные с обслуживанием электроустановок, — в бытовых, общественных и производственных {неэлектрических) помещениях.

Сетчатые ограждения применяются в электроустановках, доступных лишь квалифицированному электротехническому персоналу, В закрытых установках высокого напряжения, т. е. размещенных в помещениях, ограждения должны иметь высоту не менее 1,7м, а в открытых установках 2 м.

Размещение токоведущих частей на недоступной для прикосновения высоте производится в тех случаях, когда изоляция и ограждение их оказываются невозможными или нецелесообразными. Так, провода воздушных электрических линий, прокладываемых вне зданий, невозможно оградить. Нецелесообразно их и изолировать, так как изоляция проводов быстро разрушается под атмосферными воздействиями и не может защитить от поражения током. Поэтому на воздушных линиях применяются, как правило, голые провода, которые подвешиваются над землей на такой высоте, чтобы исключалась возможность прикосновения к ним прохожих и транспорта. Такой минимальной высотой считается 6 м для линий напряжением до 1000 В (рис. 17), 7 м для линий до 110 кВ, 7,5 м для линий 150 кВ и 8 м для линий более высокого напряжения.

Если линия проходит по ненаселенной местности, то высота подвеса проводов над землей может быть уменьшена на 1—0,5 м. В местах, недоступных для людей (скалы, утесы и пр.), провода могут быть подвешены еще ниже.

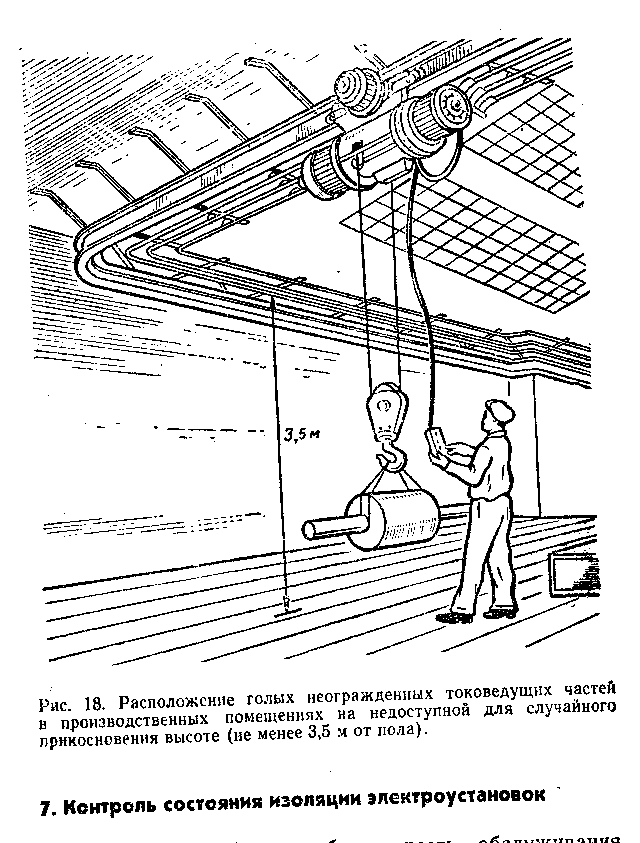

Внутри производственных зданий (в цехах фабрик и заводов, в мастерских) неогражденные голые токоведущие части — троллейные провода, контактные сети и т. п. должны прокладываться на высоте не менее 3,5 м от пола.

В электротехнических помещениях, доступных лишь квалифицированному персоналу, в распределительных устройствах, на подстанциях высота размещения над полом голых неогражденных токоведущих частей, находящихся под напряжением, принимается от 2,5 до 3,4 м в зависимости от напряжения (размер Н на рис. 16).
