Затраты будущих лет
Затраты будущих лет такие же как и в первом способе – это проведение воздухоподающего вертикального ствола, вентиляционного квершлага и углубка наклонного ствола
Углубка главного наклонного ствола:
Кн.г.с = [(38 +18 * 15) * 1,03 + 16 *1] * 2,55 * 1200 = 1019714.4 руб.
Воздухоподающий ствол:
Kвп с = [(С1 + С2F) * fп + 8 * F – 92] * ρ*Н, руб;
F= 33 м2
fп= 1.01
ρ= 1.84
Kвп с= [(202 + 8.4 * 24) * 1.01 + 8 * 24 – 92] * 1.84 * 429.6= 401267.9 руб.
Воздухоподающий квершлаг:
Kвенткверш= [(С1 + С2 * F) * fп + кр * n] * ρ*l, руб;
F= 12.5 м2
fп= 1.03
Kвенткверш= [(36 + 16 * 12.5) * 1.03 + 24 * 1] * 1.84 * 429.6= 211117.1 руб.
Поддержание наклонных выработок:
Главный наклонный ствол.
Крепь из железобетонных стоек;
Средняя глубина заложения выработки Н = 943 м;
tкап.кв =71год;
l= 1887 м;
=
0,70;
F = 15 м2;
=
0,8;
=0,0025
* 208 = 0.52
=
1,0;
;
R = 4.36·1887·71 = 584139.7 руб.
Расчёт приведённых затрат на вскрытие шахтного поля.
Кперв = Квс с + Квс к+ Ккв кап + Ккв вент + Кгош+ Квш+ Кбр+К ход2 + К од+ Кпл = 408328.4+598563.7 +299464.5 +291674.1 +2127556.8+1813776.7 +1381814.4 +2485022.11+4947900.8 +801898=15155999.51 руб.
Кбуд = Квп с + К вп кв + Кн с = 401267.9 + 212050.8+1019714.4 = 1633033.1 руб.
Gтр = Gвс+G тр эл +Gкт нак+Gкт.гор=30081434+5346484.48+5600894.46+9311972.43 = 50340785.37 руб.
Спр =Ен /Аш. г [Кперв (1+Ен. п ) 0,5tподс + Кбуд /(1+ Ен. п) ti]+ (Кперв + Кбуд + Кэ + R + Gтр )/ Zпр = 0,15 / 1400000 * [17966398.7 *(1+0,1)^2,5+1865755/(1+0,1)] +(17966398.7 +1865755+11380054.43+270885.2 +15487980.8)/139570816 = 1.78руб/т.
Полученные результаты вношу в таблицу 4.
Затраты, руб. |
Величина |
1. Капитальные |
16789032.61 |
первоначальные |
15155999.51 |
будущих лет |
1633033.1 |
2. Эксплуатационные |
56381691 |
проведение выработок |
11380054.4 |
поддержание выработок |
510163.1 |
транспорт |
44491473.5 |
водоотлив |
3462660.59 |
итого |
76633384.2 |
Удельные приведённые затраты, руб/т |
1.78 |
Табл. 3
10. Выбор схемы околоствольного двора.
Околоствольным двором – называется взаимосвязанный комплекс капитальных горных выработок, расположенных непосредственно у ствола на данном горизонте и предназначенных для обслуживания подземного хозяйства.
В околоствольном дворе осуществляются работы по приему и выдаче полезного ископаемого и породы на поверхность, приему материалов оборудования, доставляемых в шахту с поверхности, и размещаются камеры различного технологического назначения.
Основными типами околоствольных дворов являются скипо-клетевые с двумя стволами. В этих околоствольных дворах один из стволов является скиповым, другой клетевым. Скиповой ствол служит для выдачи угля, клетевой – для вспомогательных операций по спуску – подъему людей, материалов и оборудования.
И
сходя
из данных горно-геологических условий
и выбранного способа вскрытия шахтного
поля принимаем технологическую схему
околоствольного двора. Это схема с
круговым характером движения вагонеток,
параллельным ориентированием ветвей,
двухсторонним проходом груза, ориентирована
на скиповой подъем груза по вертикальным
стволам и электровозной откаткой до
ствола (рис.6).

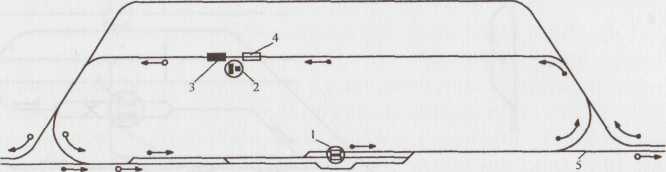

Рис.6 Технологическая схема околоствольного двора
Выбранная схема позволяет значительно сократить маневровые операции по обработке груженых составов, обеспечивать поточное движение транспорта и высокую пропускную способность околоствольного двора. В данной схеме разгрузка угольных и породных составов производится без остановки последних.
