Выводы-колпачки наружные
Ведомственная нормаль ВН МПСС 922-52 устанавливает типы и размеры наружных выводов-колпачков, предназначенных для электронных ламп малой мощности.
|
|
Вывод-колпачок ВК1 |
Вывод-колпачок ВК3 |
1. Классификация
1.1. По конструкции колпачки разделяются на три типа: а) выводы-колпачки наружные, ВК1 и ВК2; б) вывод-колпачок наружный с фасонным фланцем, ВК3. Типы ВК1 и ВК2 имеют одинаковые размеры. 1.2. Условное обозначение вывода-колпачка составляется из слов "вывод-колпачок", номера типоразмера и номера ведомственной нормали. П р и м е р. Колпачок наружный с фасонным фланцем диаметром 6.5 мм и высотой 9 мм обозначается:
Вывод-колпачок вк3-2. Вн мпсс 922-52
2. Типы и размеры
Типы и размеры выводов-колпачков должны соответствовать таблицам 4 и 5.
Таблица 4
Условное обозначение |
D1 |
D2 |
H |
ВК1-1 |
9-0.2 |
11-0.5 |
10-0.5 |
ВК1-2 |
14-0.24 |
15-0.5 |
13-0.5 |
Таблица 5
Условное обозначение |
D1 |
D2 |
D3 |
H |
h |
ВК3-1 |
6.5-0.2 |
9.3-0.3 |
6.5-0.5 |
8-0.5 |
6.5+0.3 |
ВК3-2 |
6.5-0.1 |
7.5-0.3 |
9-0.5 |
9-0.5 |
7+0.3 |
ВК3-3 |
6.5-0.2 |
8-0.3 |
9-0.5 |
10.5-0.5 |
7+0.3 |
Материал подготовлен по данным [Электровакуумные приборы. Справочник. М.:Гос. энергетическое изд-во, 1956, с. 23-24].
Схема включения газового стабилизатора напряжения
В зависимости от выпрямленного напряжения U при токах нагрузки Iн не более 30 мА применяются лампы различных типов (см. технические характеристики газовых стабилизаторов). Коэффициент стабилизации для приведенной схемы равен примерно 10.
Расчетные соотношения
Для СГ-2С:
Для СГ-3С и СГ-2П:
Для СГ4С и СГ1П:
Пример расчета
Дано: U = 200 В; Iн = 10 мА. Выбираем лампу типа СГ-4С. По рекомендуемым пределам тока через лампу (см. технические данные лампы) принимаем его равным 15 мА. Чем больше колебание напряжения, тем большим (в указанных пределах) берется этот ток. Сопротивление
Мощность, рассеиваемая на этом сопротивлении,
Электронные стабилизаторы напряжения

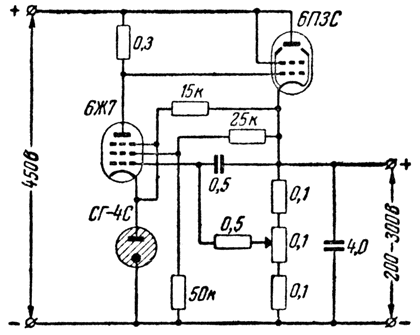

Эти устройства используются также для стабилизации выпрямленного напряжения, причем коэффициент стабилизации у них выше (несколько десятков), чем у газовых стабилизаторов, а величина тока нагрузки принципиально не ограничена и зависит от примененной регулирующей лампы. Кроме того, схема электронного стабилизатора позволяет по желанию изменять в достаточно широких пределах величину выходного напряжения. Ниже приведена одна из практических схем электронного стабилизатора напряжения.
